Individuálna cenová ponuka si vyžaduje rozmery a jasné pochopenie toho, čo meriate. Pripravte si jednoduchý náčrt zobrazujúci strany, strechu, podlahu, verandu a otvory. Potom dokončite formu na kovovú konštrukciu vo vašich rozmeroch. KitBolt dodáva kovové súpravy na skrutkovú montáž zákazníkom; panely a palubovky dodávate vy.
Začnite s orientáciou a jednotkami
Pozrite sa na plán zhora: C je ľavá strana, D pravá, predná strana je dole a zadná strana je hore. Počiatok je ľavý predný roh. Šírka a je medzi stranami C a D; dĺžka b je spredu dozadu. Na skici použite rovnaké štítky.
Rozmery konštrukcie, presahov, verandy a otvorov sú v metrovnapríklad 3,20 m. Hrúbka panelu a efektívna krycia šírka sú in milimetrov. Nezadávajte hodnotu do poľa, ktoré používa inú jednotku.
Vyberte, čo znamenajú a a b
Otázka „Ako by sme mali určiť šírku a dĺžku?“ má tri možnosti:
- „Medzi osami stĺpcov“ — špecifikovať vzdialenosti medzi osami najvzdialenejších stĺpikov.
- "Presné vonkajšie rozmery" — pre stenové panely špecifikujte obal na ich vonkajších stranách; na neobložených stranách použite čelá stĺpov. Bez stenových panelov sú rozmery na vonkajších stranách vonkajších stĺpov. Uveďte, ktoré steny budú opláštené a hrúbku panelu.
- „Celé efektívne šírky stenových panelov“ — zadajte kladný počet celých čísel v oboch smeroch. Tento režim vyžaduje panely na všetkých štyroch stenách. Zadajte efektívnu šírku a hrúbku krytu, skontrolujte vypočítanú vonkajšiu obálku a potvrďte, či vám vyhovuje.
Presahy a veranda sa zadávajú oddelene od a a b; vonkajšia obálka tiež nezahŕňa lemovanie. Pre vonkajšie rozmery zadajte zvolenú obálku bez toho, aby ste ju previedli na osi. Ak má stránka rozmerové obmedzenie, opíšte to v časti „Ďalšie informácie“.

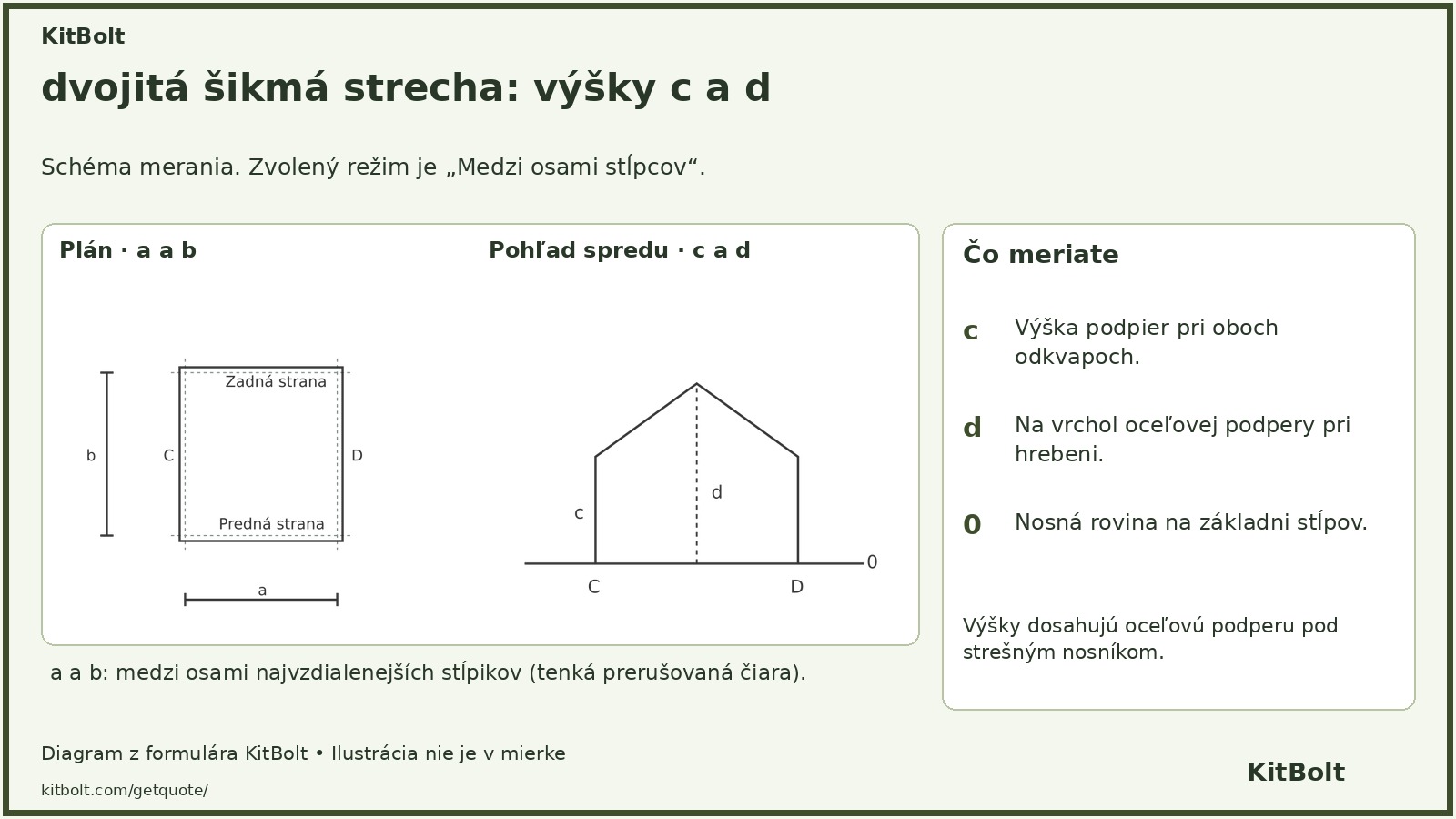

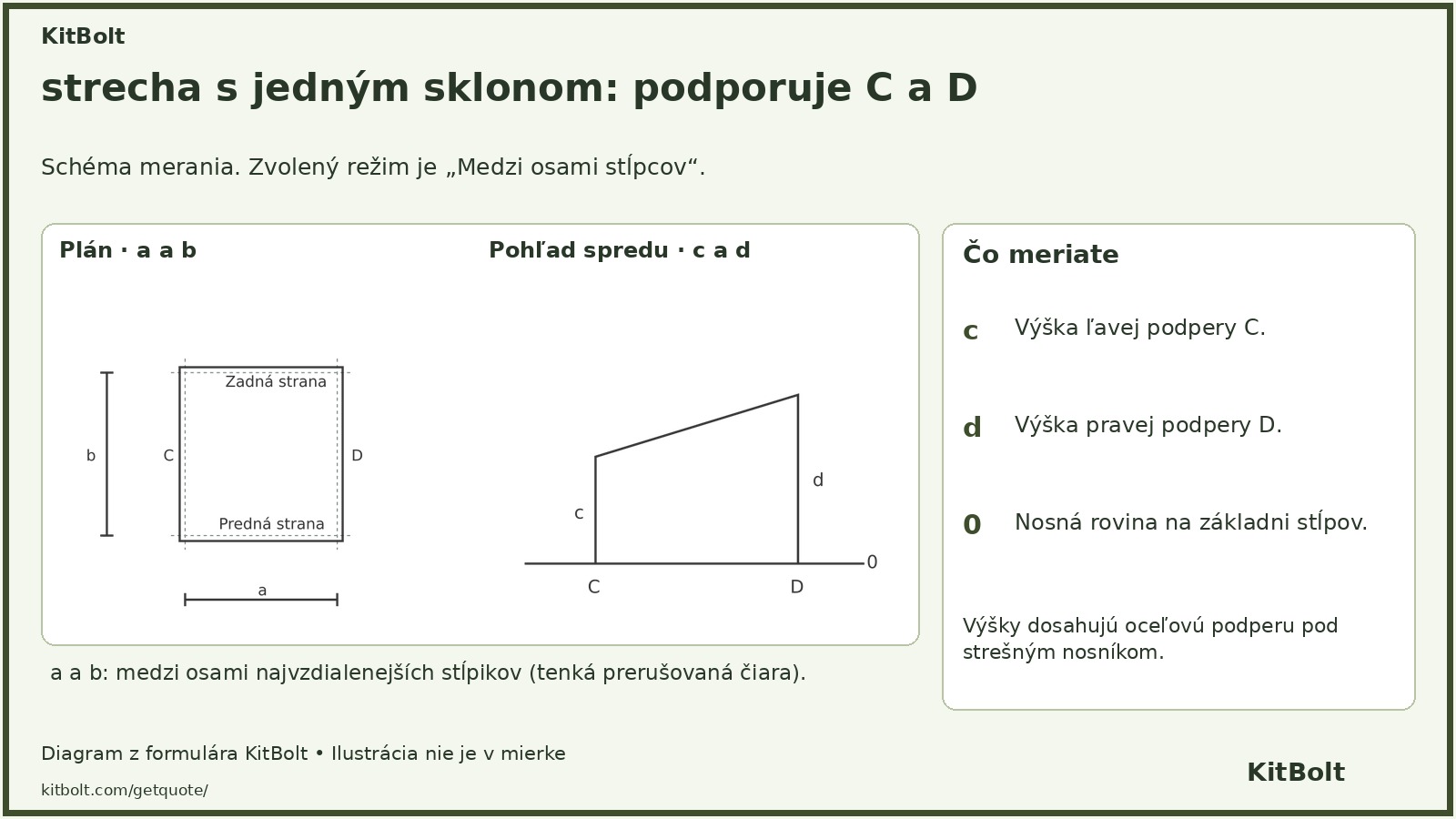

Výšky c a d: od základne po oceľovú podperu
| Veľkosť | Pultová strecha | Sedlová strecha |
|---|---|---|
| c | Vľavo hore podporuje C | Horná časť odkvapových podpier |
| d | Horná časť pravej podpory D | Horná časť oceľovej podpery na hrebeni |
Obidve výšky začínajú od nosnej roviny pri päte stĺpov, označené 0. Končia na podpere pod strešným nosníkom. Svetlá vnútorná výška a vrch strešnej krytiny sú rozdielne miery. Ak poznáte iba svetlú výšku, ktorú potrebujete, popíšte ju pre objasnenie.
Pre dvojitú šikmú strechu je poloha hrebeňa špecifikovaná ako percento medzi osami C a D, počnúc od C. 50% znamená stred. Ak ste si strechu ešte nevybrali, využite možnosť rady a pre upresnenie ponechajte neznáme výšky.
Panely, presahy, podlaha a veranda
Použite technický list panelov. Pre stenové panely uveďte celkovú hrúbku; pre strešné panely menovitá hrúbka bez zvýšeného rebra. Efektívna krycia šírka je pokrytá šírka po spojení susedného panelu. Skontrolujte, či zobrazené 1000 mm zodpovedá vášmu produktu. Odlišná efektívna šírka je objasnená pri príprave cenovej ponuky. Pridajte výrobcu, model alebo odkaz, ak je k dispozícii.
Zmerajte každý presah strechy horizontálne od osi krajných stĺpov. Zadajte 0 pre stranu bez previsu. Nemerajte pozdĺž sklonu strechy.
Pre vnútornú kovovú podlahu špecifikujte úroveň od tej istej základne 0 po hornú časť oceľových profilov, s výnimkou palubovky. Úroveň 0 je povolená. Formulár poskytuje rám cez celú podlahovú plochu; opíšte čiastočné poschodie samostatne. Zvýšená podlaha nemení pôvod pre c a d ani pre otvory.
Pre verandu špecifikujte horizontálny priemet od osi stĺpa k vonkajšiemu okraju podlahového rámu. Ak sú vybrané celé priľahlé strany, je zahrnutý aj roh. Pre čiastočnú verandu opíšte stranu, dĺžku a polohu. Pridajte požadovanú úroveň, podlahu a zamýšľané použitie; strecha a podpery sú objasnené samostatne.
Otvorenia a kontroly pred odoslaním
Uveďte svetlé rozmery medzi oceľovými profilmi pre dvere alebo okno, a nie veľkosť vonkajšieho rámu. x0 dosiahne blízku hranu otvoru: na C/D začína na prednej hrane; na prednej/zadnej stene, pri ľavom okraji C. z0 je od základne 0 po spodný okraj. Použite označený pôvod na obrázku a popíšte akúkoľvek nejasnú polohu.
Skontrolujte súhrn. Ak je to možné, použite možnosť objasnenia alebo rady. Ak nepoznáte požadovanú šírku alebo dĺžku, kontaktujte nás pred odoslaním; nenahrádzajte neznámy rozmer 0. Čítajte ako funguje žiadosť o súpravu na mieru a ako sa vzorová cena líši od individuálnej cenovej ponuky. Príklady s cenou zobraziť konfigurácie na porovnanie.
