Uma cotação individual requer as dimensões e uma compreensão clara do que você está medindo. Prepare um esboço simples mostrando laterais, telhado, piso, varanda e aberturas. Então complete a forma para uma estrutura metálica em suas dimensões. KitBolt fornece kits metálicos para montagem aparafusada pelo cliente; painéis e decks são fornecidos por você.
Comece com orientação e unidades
Veja a planta de cima: C é o lado esquerdo, D o direito, a frente fica em baixo e a traseira em cima. A origem é o canto frontal esquerdo. A largura a está entre os lados C e D; o comprimento b é da frente para trás. Use os mesmos rótulos em seu esboço.
As dimensões da estrutura, beirais, varandas e aberturas estão em metros, por exemplo 3,20 m. A espessura do painel e a largura efetiva da cobertura estão em milímetros. Não insira um valor em um campo que utilize uma unidade diferente.
Escolha o que a e b significam
A pergunta ‘Como devemos determinar a largura e o comprimento?’ tem três opções:
- ‘Entre eixos de coluna’ — especifique distâncias entre as linhas de centro das colunas mais externas.
- ‘Dimensões externas exatas’ — para painéis de parede, especificar a envolvente nas suas faces exteriores; nos lados não revestidos, use as faces dos pilares. Sem painéis de parede, as dimensões ficam nas faces externas das colunas mais externas. Indique quais paredes serão revestidas e a espessura do painel.
- ‘Larguras efetivas inteiras de painéis de parede’ — insira uma contagem positiva de painel com números inteiros em ambas as direções. Este modo requer painéis nas quatro paredes. Especifique a largura e espessura efetiva da capa, revise o envelope externo calculado e confirme se é adequado para você.
As saliências e a varanda são inseridas separadamente de a e b; o envelope externo também exclui rufos. Para dimensões externas, insira o envelope escolhido sem convertê-lo em eixos. Caso o site possua restrição dimensional, descreva-a em ‘Informações adicionais’.

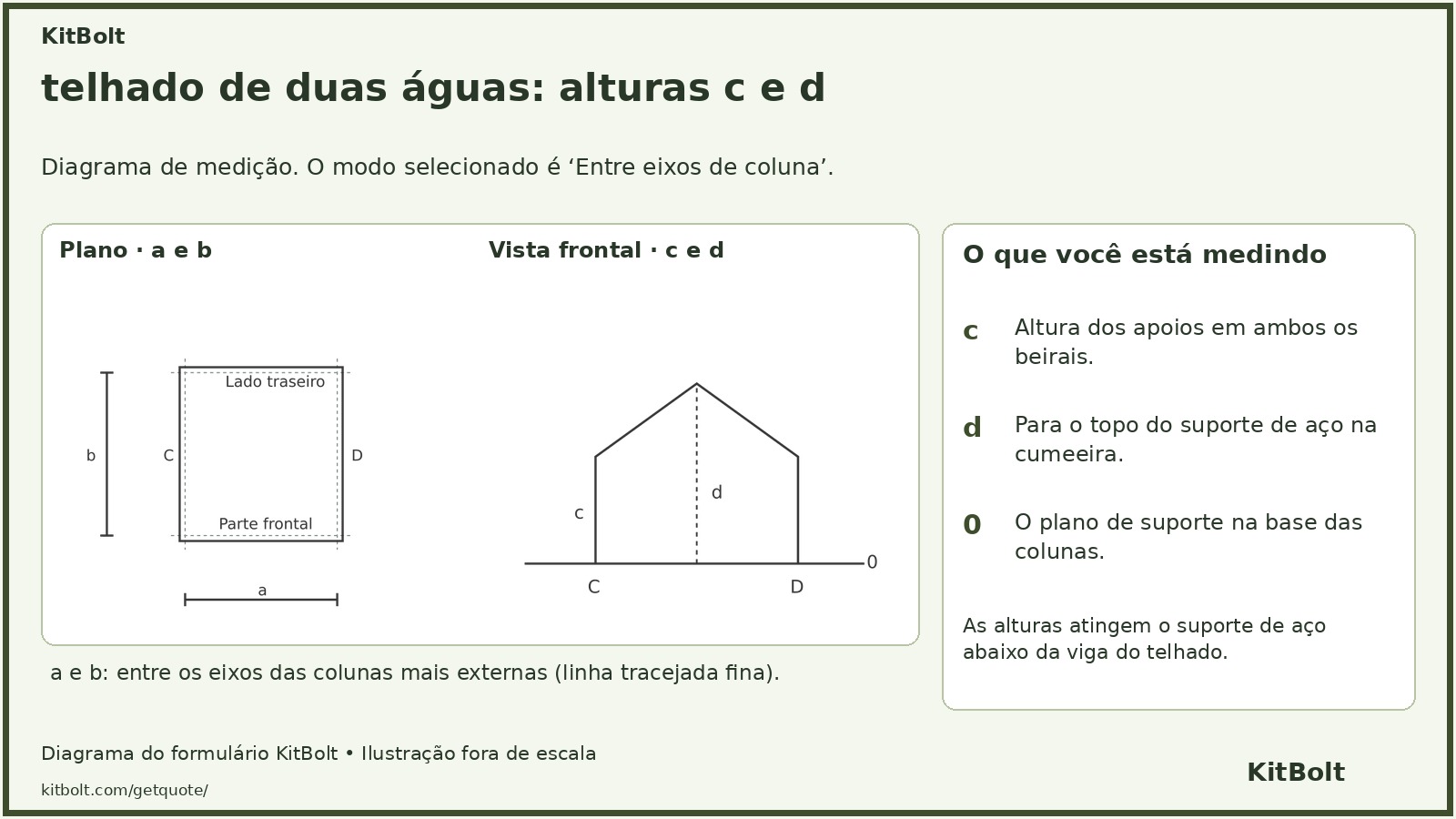

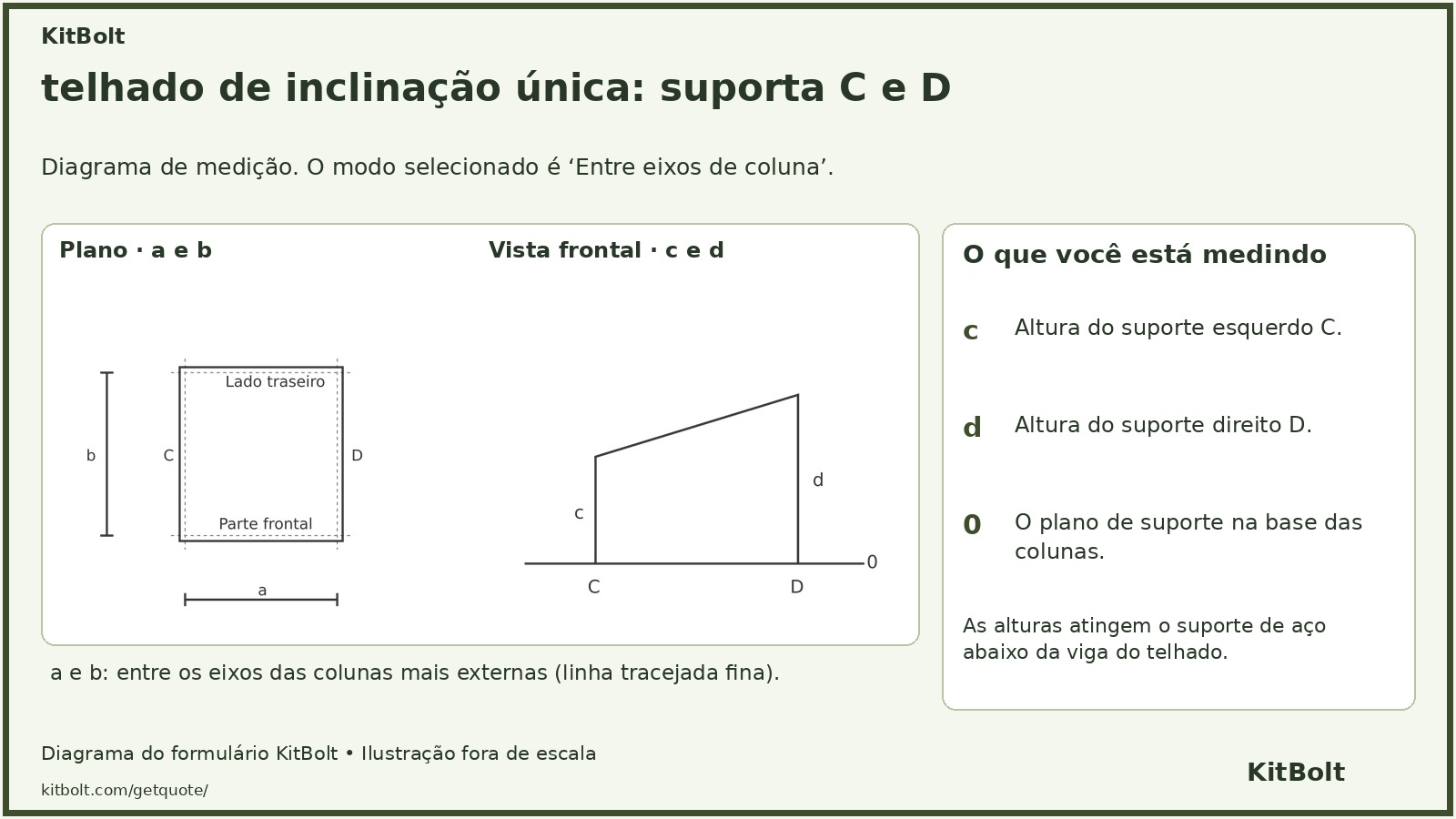

Alturas c e d: da base ao suporte de aço
| Tamanho | Cobertura de uma água | Cobertura de duas águas |
|---|---|---|
| c | Suporte superior esquerdo C | Suportes superiores dos beirais |
| d | Suporte superior direito D | Topo do suporte de aço na cumeeira |
Ambas as alturas partem do plano de apoio na base dos pilares, marcado 0. Eles terminam no suporte abaixo da viga do telhado. A altura interna livre e a parte superior da cobertura do telhado são medidas diferentes. Se você conhece apenas a altura livre necessária, descreva-a para esclarecimento.
Para um telhado de inclinação dupla, a posição da cumeeira é especificada como uma percentagem entre os eixos C e D, começando em C. 50% significa o meio. Se ainda não escolheu o telhado, utilize a opção de conselho e deixe alturas desconhecidas para esclarecimentos.
Painéis, beirais, piso e varanda
Utilize a ficha técnica dos painéis. Para painéis de parede, especifique a espessura total; para painéis de cobertura, a espessura nominal excluindo a nervura elevada. A largura efetiva da cobertura é a largura coberta após a união do painel adjacente. Verifique se o 1000 mm exibido corresponde ao seu produto. Uma largura efetiva diferente é esclarecida ao preparar o orçamento. Adicione um fabricante, modelo ou link, se disponível.
Meça cada saliência do telhado horizontalmente a partir do eixo das colunas mais externas. Insira 0 para um lado sem saliência. Não meça ao longo da inclinação do telhado.
Para um piso metálico interno, especifique o nível da mesma base 0 até o topo dos perfis de aço, excluindo o deck. O nível 0 é permitido. A forma fornece uma moldura em toda a área do piso; descreva um piso parcial separadamente. Um piso elevado não altera a origem para c e d ou para aberturas.
Para a varanda, especifique a projeção horizontal do eixo da coluna até a borda externa da estrutura do piso. Quando são selecionados lados adjacentes completos, o canto é incluído. Para uma varanda parcial, descreva a lateral, comprimento e posição. Adicione o nível desejado, deck e uso pretendido; o telhado e os suportes são esclarecidos separadamente.
Aberturas e cheques antes do envio

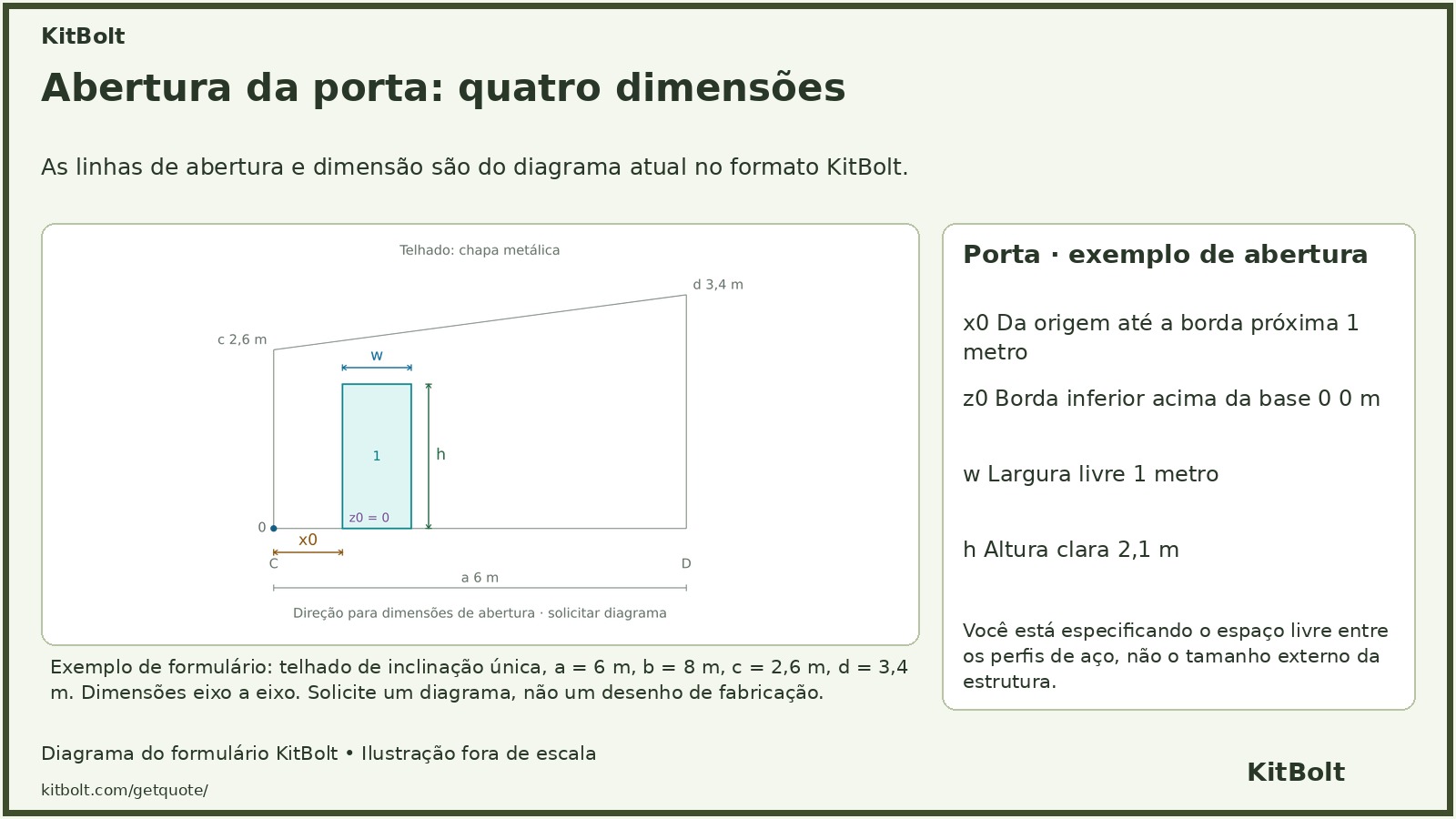

Especificar dimensões claras entre perfis de aço para a porta ou janela, em vez do tamanho da moldura externa. x0 atinge a borda próxima da abertura: em C/D, começa na borda frontal; na parede frontal/traseira, na borda esquerda C. z0 vai da base 0 até a borda inferior. Use a origem rotulada no diagrama e descreva qualquer posição pouco clara.
Revise o resumo. Use a opção de esclarecimento ou aconselhamento quando disponível. Se você não souber a largura ou comprimento necessário, Contate-nos antes de enviar; não substitua uma dimensão desconhecida por 0. Leia como funciona uma solicitação de kit personalizado e como um preço de exemplo difere de uma cotação individual. Os exemplos com preços mostre configurações para comparação.
