Pojedinačna ponuda zahtijeva dimenzije i jasno razumijevanje onoga što mjerite. Pripremite jednostavnu skicu koja prikazuje stranice, krov, pod, verandu i otvore. Zatim dovršite oblik za metalnu konstrukciju po Vašim dimenzijama. KitBolt isporučuje metalne komplete za montažu vijcima od strane kupca; ploče i podove isporučujete vi.
Počnite s orijentacijom i jedinicama
Pogledajte plan odozgo: C je lijeva strana, D desna, prednja strana je na dnu, a stražnja na vrhu. Ishodište je prednji lijevi kut. Širina a je između stranica C i D; duljina b je od naprijed prema nazad. Koristite iste oznake na svojoj skici.
Date su dimenzije konstrukcije, prepusta, verande i otvora metara, na primjer 3,20 m. Debljina panela i efektivna širina pokrova su uključeni milimetara. Nemojte unositi vrijednost u polje koje koristi drugu jedinicu.
Odaberite što znače a i b
Pitanje ‘Kako odrediti širinu i duljinu?’ ima tri opcije:
- "Između osi stupaca" — odredite udaljenosti između središnjica najudaljenijih stupaca.
- 'Točne vanjske dimenzije' — za zidne ploče, odredite omotnicu na njihovoj vanjskoj strani; na neobloženim stranama koristite lica stupova. Bez zidnih panela, dimenzije su na vanjskim stranama najudaljenijih stupova. Navesti koji će zidovi biti obloženi i debljinu panela.
- 'Cjelokupne efektivne širine zidnih ploča' — unesite pozitivni broj panela cijelog broja u oba smjera. Ovaj način rada zahtijeva ploče na sva četiri zida. Odredite efektivnu širinu i debljinu pokrova, pregledajte izračunatu vanjsku ovojnicu i provjerite odgovara li vam.
Prepusti i veranda se upisuju odvojeno od a i b; vanjska omotnica također isključuje opšivke. Za vanjske dimenzije unesite odabranu omotnicu bez da je sami pretvarate u osi. Ako stranica ima ograničenje dimenzija, opišite ga u "Dodatnim informacijama".

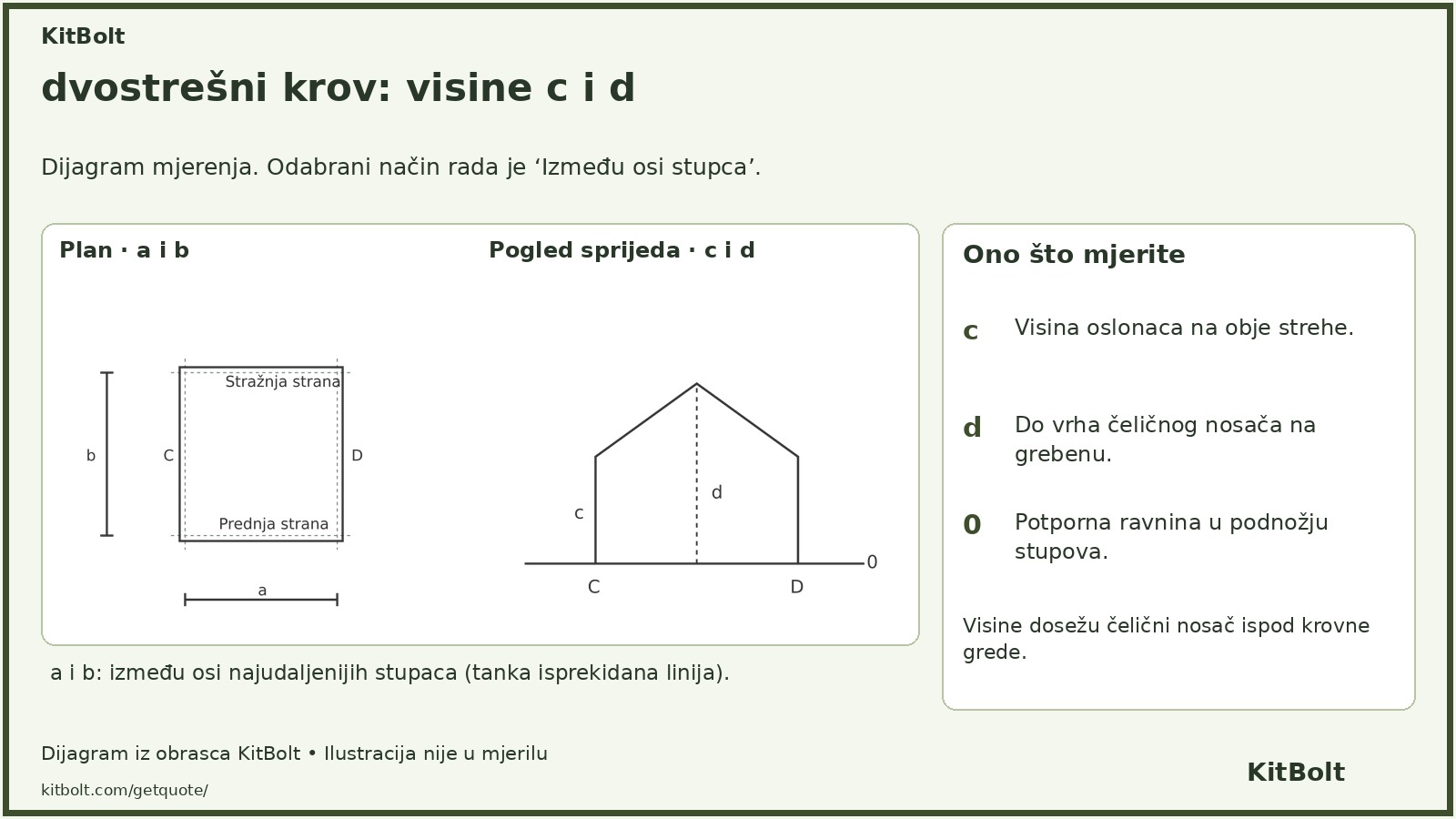

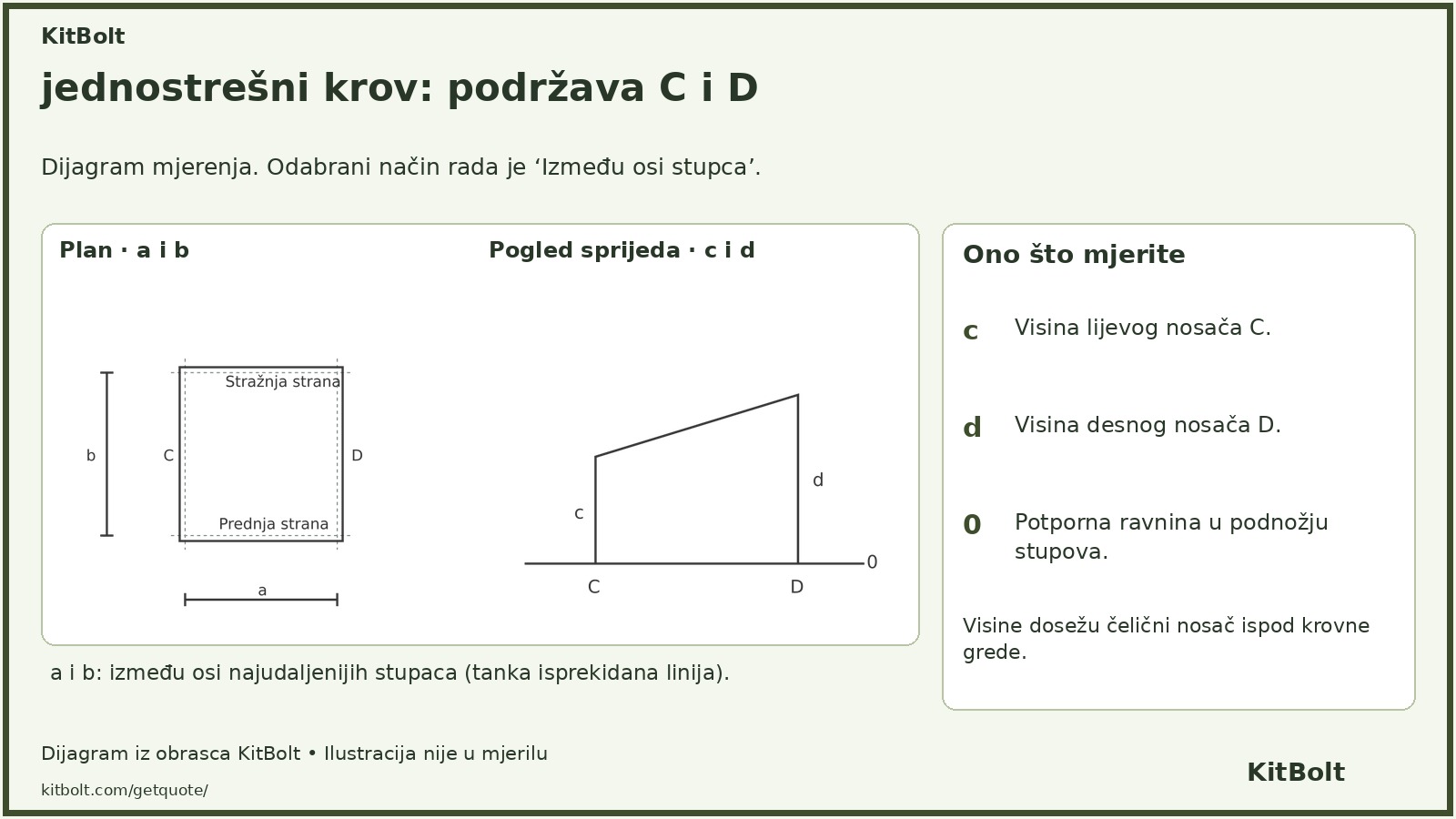

Visine c i d: od baze do čeličnog nosača
| Veličina | Jednostrešni krov | Dvostrešni krov |
|---|---|---|
| c | Gornji lijevi nosač C | Gornji dio nosača strehe |
| d | Gornji desni nosač D | Vrh čeličnog nosača na grebenu |
Obje visine počinju od nosive ravnine u podnožju stupova, označene 0. Završavaju na nosaču ispod krovne grede. Čista unutarnja visina i vrh krovnog pokrivača različite su mjere. Ako znate samo čistu visinu koja vam je potrebna, opišite je radi pojašnjenja.
Za dvostrešni krov, položaj grebena je naveden u postocima između osi C i D, počevši od C. 50% znači sredina. Ako još niste odabrali krov, koristite opciju savjeta i ostavite nepoznate visine za pojašnjenje.
Paneli, prepusti, pod i veranda
Koristite tehnički list ploča. Za zidne ploče navedite ukupnu debljinu; za krovne ploče, nazivna debljina isključujući uzdignuto rebro. Efektivna pokrivna širina je pokrivena širina nakon spajanja susjedne ploče. Provjerite odgovara li prikazani 1000 mm vašem proizvodu. Različita efektivna širina pojašnjava se prilikom pripreme ponude. Dodajte proizvođača, model ili vezu ako je dostupna.
Izmjerite svaki krovni prepust vodoravno od osi krajnjih stupova. Unesite 0 za stranu bez prepusta. Nemojte mjeriti duž nagiba krova.
Za unutarnji metalni pod odredite razinu od iste baze 0 do vrha čeličnih profila, isključujući podove. Dopuštena je razina 0. Oblik daje okvir preko cijele površine poda; zasebno opišite djelomični kat. Povišeni pod ne mijenja ishodište za c i d ili za otvore.
Za verandu odredite vodoravnu projekciju od osi stupa do vanjskog ruba okvira poda. Tamo gdje su odabrane cijele susjedne strane, kut je uključen. Za djelomičnu verandu opišite stranu, duljinu i položaj. Dodajte željenu razinu, podove i namjenu; krov i nosači razjašnjavaju se zasebno.
Otvori i provjere prije slanja
Navedite čiste dimenzije između čeličnih profila za vrata ili prozor, a ne za vanjsku veličinu okvira. x0 doseže bliži rub otvora: na C/D, počinje na prednjem rubu; na prednjem/stražnjem zidu, na lijevom rubu C. z0 je od baze 0 do donjeg ruba. Koristite označeno ishodište u dijagramu i opišite sve nejasne pozicije.
Pregledajte sažetak. Koristite opciju pojašnjenja ili savjeta gdje je to moguće. Ako ne znate potrebnu širinu ili duljinu, kontaktirajte nas prije slanja; nemojte zamijeniti nepoznatu dimenziju s 0. Pročitajte kako funkcionira zahtjev za prilagođeni komplet i kako se primjer cijene razlikuje od pojedinačne ponude. Primjeri cijene prikazati konfiguracije za usporedbu.
