Indywidualna wycena wymaga podania wymiarów i jasnego zrozumienia tego, co się mierzy. Przygotuj prosty szkic przedstawiający boki, dach, podłogę, werandę i otwory. Następnie zakończ formularz konstrukcji metalowej na Twoje wymiary. KitBolt dostarcza zestawy metalowe do montażu śrubowego przez klienta; Panele i tarasy są dostarczane przez Ciebie.
Zacznij od orientacji i jednostek
Spójrz na plan z góry: C to lewa strona, D prawa, przód jest na dole, a tył na górze. Początek to lewy przedni róg. Szerokość a znajduje się pomiędzy bokami C i D; długość b jest od przodu do tyłu. Użyj tych samych etykiet na swoim szkicu.
Wymiary konstrukcji, zwisów, werandy i otworów są podane metrów, na przykład 3,20 m. Grubość panelu i efektywna szerokość krycia są podane milimetry. Nie wprowadzaj wartości w polu, w którym używana jest inna jednostka.
Wybierz znaczenie a i b
Pytanie „Jak określić szerokość i długość?” ma trzy opcje:
- „Między osiami kolumn” — określić odległości pomiędzy osiami skrajnych słupów.
- „Dokładne wymiary zewnętrzne” — w przypadku paneli ściennych podać obwiednię na ich zewnętrznych powierzchniach; po nieobłożonych bokach użyj ścian słupów. Bez paneli ściennych wymiary podano na zewnętrznych powierzchniach skrajnych słupów. Podaj, które ściany zostaną pokryte i jaką grubość panelu.
- „Całe szerokości efektywne paneli ściennych” — wprowadź dodatnią liczbę paneli w postaci liczb całkowitych w obu kierunkach. Ten tryb wymaga paneli na wszystkich czterech ścianach. Określ efektywną szerokość i grubość okładki, przejrzyj wyliczoną obwiednię zewnętrzną i potwierdź, czy Ci odpowiada.
Zwisy i weranda są wprowadzane oddzielnie od a i b; obwiednia zewnętrzna nie obejmuje również obróbek blacharskich. W przypadku wymiarów zewnętrznych należy wpisać wybraną obwiednię bez samodzielnego przeliczania jej na osie. Jeśli witryna ma ograniczenia wymiarowe, opisz to w „Informacjach dodatkowych”.

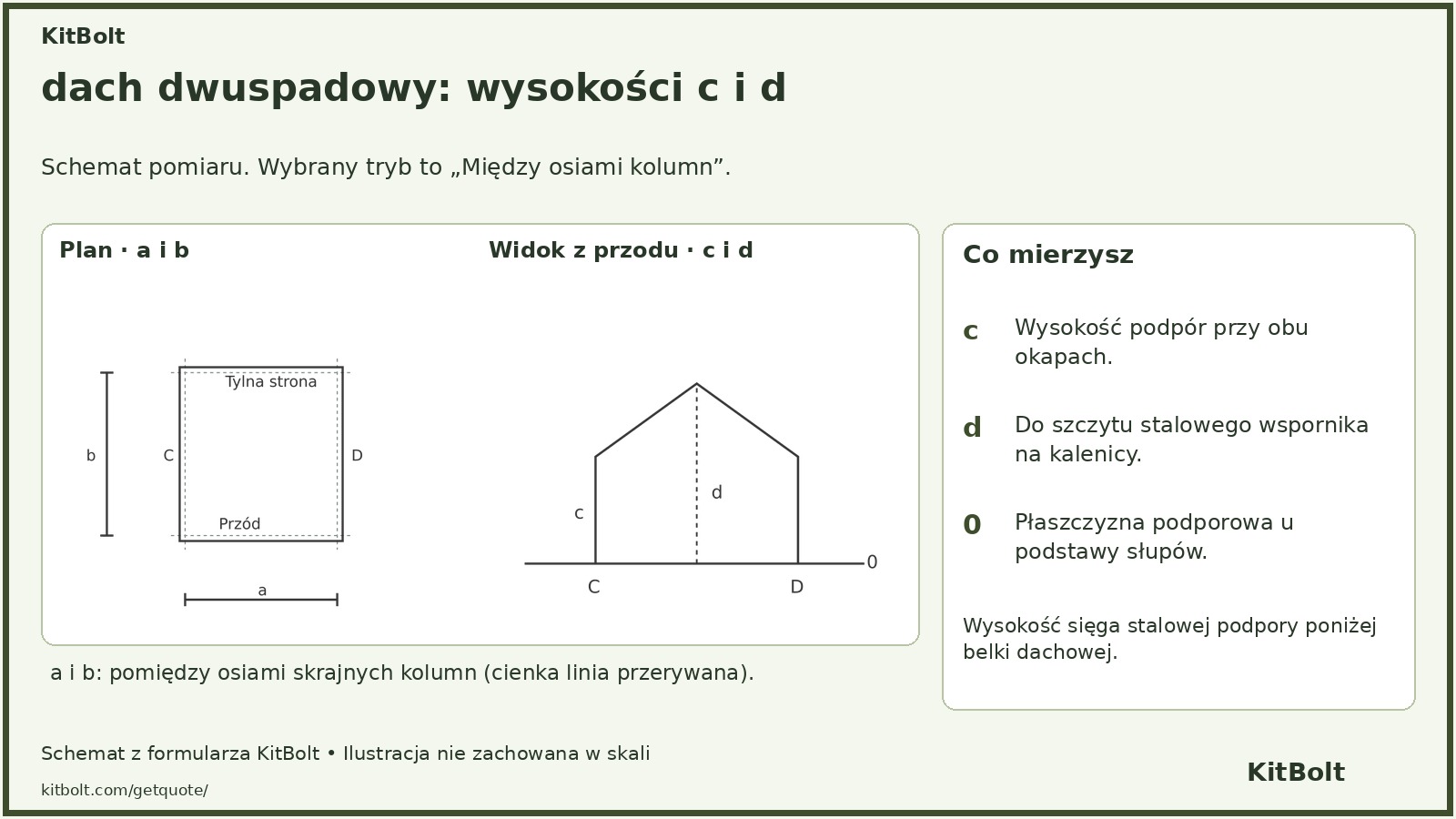

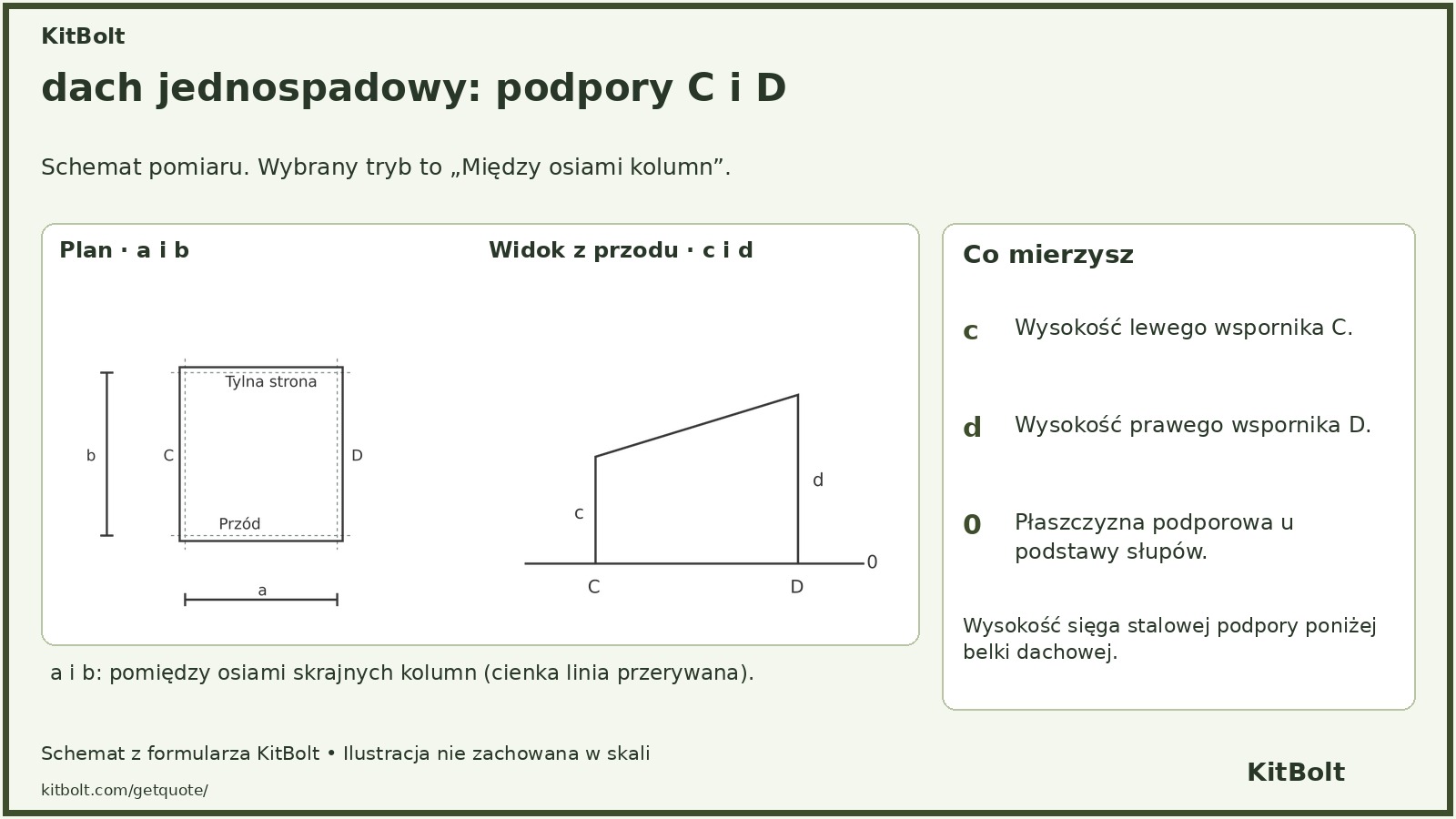

Wysokości c i d: od podstawy do stalowego wspornika
| Rozmiar | Dach jednospadowy | Dach dwuspadowy |
|---|---|---|
| c | Górna część lewego wspornika C | Górna część podpór okapowych |
| d | Górna część prawego wspornika D | Górna część stalowej podpory na kalenicy |
Obie wysokości zaczynają się od zaznaczonej płaszczyzny podparcia u podstawy słupów 0. Kończą się na podporze poniżej belki dachowej. Wysokość wewnętrzna w świetle i górna część pokrycia dachowego to różne wymiary. Jeśli znasz tylko wymaganą wysokość w świetle, opisz ją w celu wyjaśnienia.
W przypadku dachu dwuspadowego położenie kalenicy jest określane jako procent pomiędzy osiami C i D, zaczynając od C. 50% oznacza środek. Jeśli nie wybrałeś jeszcze dachu, skorzystaj z opcji porady i zostaw nieznane wysokości do wyjaśnienia.
Panele, zwisy, podłoga i weranda
Skorzystaj z karty technicznej paneli. W przypadku paneli ściennych należy podać całkowitą grubość; dla płyt dachowych grubość nominalna bez wypukłego żebra. Efektywna szerokość krycia to szerokość pokryta po połączeniu sąsiedniej płyty. Sprawdź, czy wyświetlony mm 1000 odpowiada Twojemu produktowi. Inną szerokość efektywną wyjaśniamy przy sporządzaniu wyceny. Dodaj producenta, model lub link, jeśli jest dostępny.
Zmierz każdy występ dachu poziomo od osi skrajnych kolumn. Wpisz 0 dla boku bez występu. Nie mierzyć wzdłuż połaci dachu.
W przypadku wewnętrznej podłogi metalowej określ poziom od tej samej podstawy 0 do góry profili stalowych, z wyłączeniem desek tarasowych. Poziom 0 jest dozwolony. Forma tworzy ramę na całej powierzchni podłogi; opisz osobno częściowe piętro. Podłoga podniesiona nie zmienia początku c i d ani otworów.
Dla werandy określ rzut poziomy od osi słupa do zewnętrznej krawędzi ramy podłogowej. W przypadku wybrania całkowicie przylegających boków uwzględniany jest narożnik. W przypadku częściowej werandy opisz bok, długość i położenie. Dodaj żądany poziom, taras i przeznaczenie; dach i podpory są wyjaśnione osobno.
Otwarcia i sprawdzenia przed wysyłką

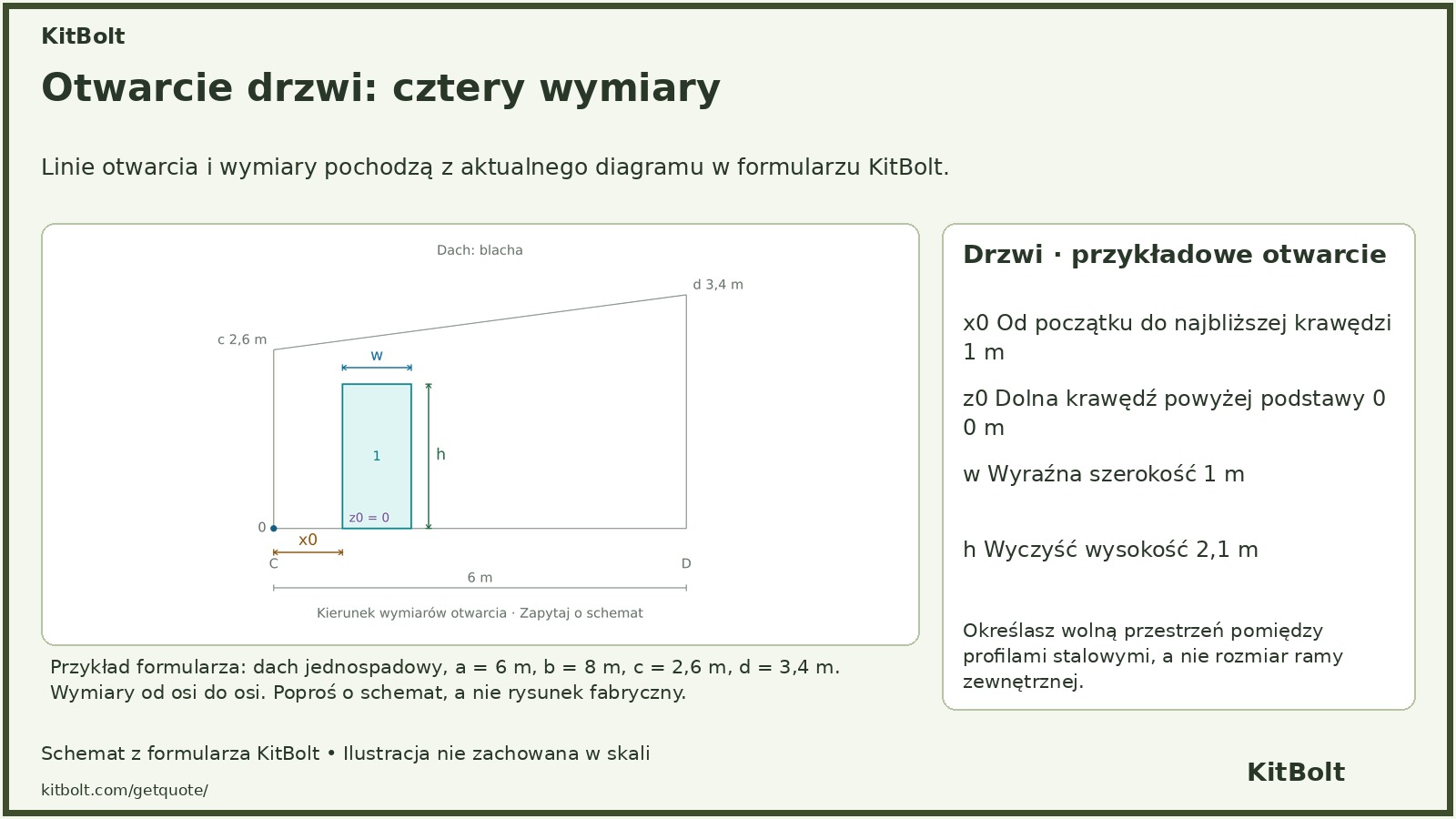

Sprecyzować wyraźne wymiary pomiędzy profilami stalowymi do drzwi lub okna, a nie do rozmiaru ramy zewnętrznej. x0 osiąga bliską krawędź otworu: w C/D zaczyna się od przedniej krawędzi; na przedniej/tylnej ścianie, przy lewej krawędzi C. z0 wynosi od podstawy 0 do dolnej krawędzi. Skorzystaj z oznaczonego na schemacie źródła i opisz wszelkie niejasne pozycje.
Przejrzyj podsumowanie. Jeśli to możliwe, skorzystaj z opcji wyjaśnień lub porad. Jeśli nie znasz wymaganej szerokości lub długości, skontaktuj się z nami przed wysłaniem; nie zastępuj nieznanego wymiaru wartością 0. Przeczytaj jak działa żądanie zestawu niestandardowego I czym różni się przykładowa cena od indywidualnej wyceny. Przykładowe ceny pokaż konfiguracje dla porównania.
