Für ein individuelles Angebot müssen wir nicht nur die Maße kennen, sondern auch, was Sie genau messen. Erstellen Sie eine einfache Skizze mit bezeichneten Seiten, Dach, Boden, Veranda und Öffnungen. Füllen Sie anschließend aus das Formular für eine Metallkonstruktion nach Ihren Maßen. KitBolt bietet Metallbausätze für die Montage mit Schraubverbindungen durch den Kunden; Paneele und Bodenbeläge werden von Ihnen bereitgestellt.
Beginnen Sie mit Orientierung und Maßeinheiten
Betrachten Sie den Grundriss von oben: C liegt links, D rechts, vorne ist unten und hinten oben. Der Ursprung liegt an der vorderen linken Ecke. Die Breite a liegt zwischen den Seiten C und D; die Länge b verläuft von der vorderen zur hinteren Seite. Verwenden Sie dieselben Bezeichnungen auf Ihrer Skizze.
Die Abmessungen der Konstruktion, der Überstände, der Veranda und der Öffnungen sind in Meter, zum Beispiel 3,20 m. Die Dicke und die Nutzbreite der Paneele werden in Millimeter. Übertragen Sie einen Wert nicht in ein Feld mit einer anderen Maßeinheit.
Wählen Sie die Bedeutung von a und b
Die Frage „Wie sollen Breite und Länge bestimmt werden?“ bietet drei Möglichkeiten:
- „Zwischen den Stützenachsen“ — Sie geben die Abstände zwischen den Mittellinien der äußeren Stützen an.
- „Exakte Außenmaße“ — Bei Wandpaneelen geben Sie die Außenmaße an deren Außenflächen an, an unbekleideten Seiten an den Flächen der Stützen. Ohne Wandpaneele beziehen sich die Abmessungen auf die Außenflächen der äußeren Stützen. Geben Sie die bekleideten Wände und die Paneeldicke an.
- „Nach ganzen Nutzbreiten der Wandpaneele“ — Sie geben eine positive ganze Anzahl von Paneelen in beiden Richtungen an. Dieser Modus erfordert Paneele an allen vier Wänden. Geben Sie Nutzbreite und Dicke an, prüfen Sie die berechneten Außenmaße und bestätigen Sie, ob diese für Sie passen.
Überstände und Veranda werden getrennt von a und b eingegeben; die Außenmaße schließen auch die Blechverkleidungen aus. Geben Sie bei Außenmaßen die gewählten Abmessungen ein, ohne sie selbst in Achsmaße umzurechnen. Falls der Standort eine Begrenzung vorgibt, tragen Sie diese unter „Zusätzliche Informationen“ ein.

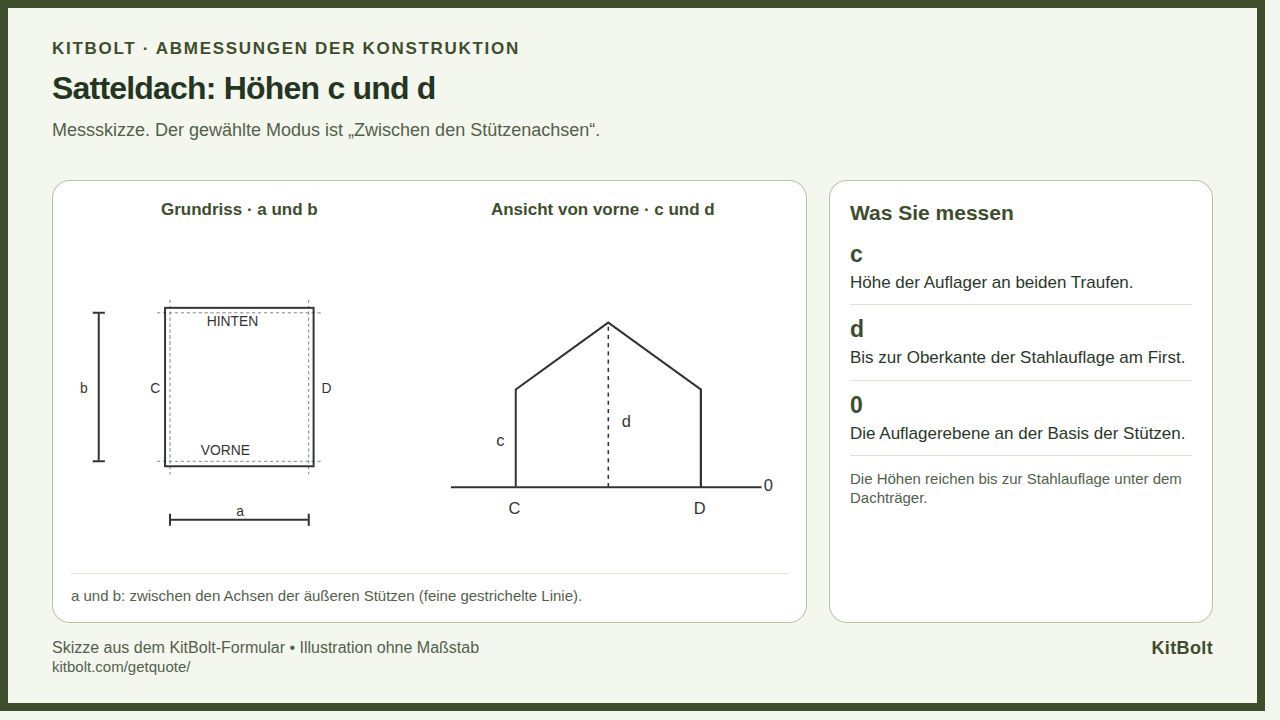

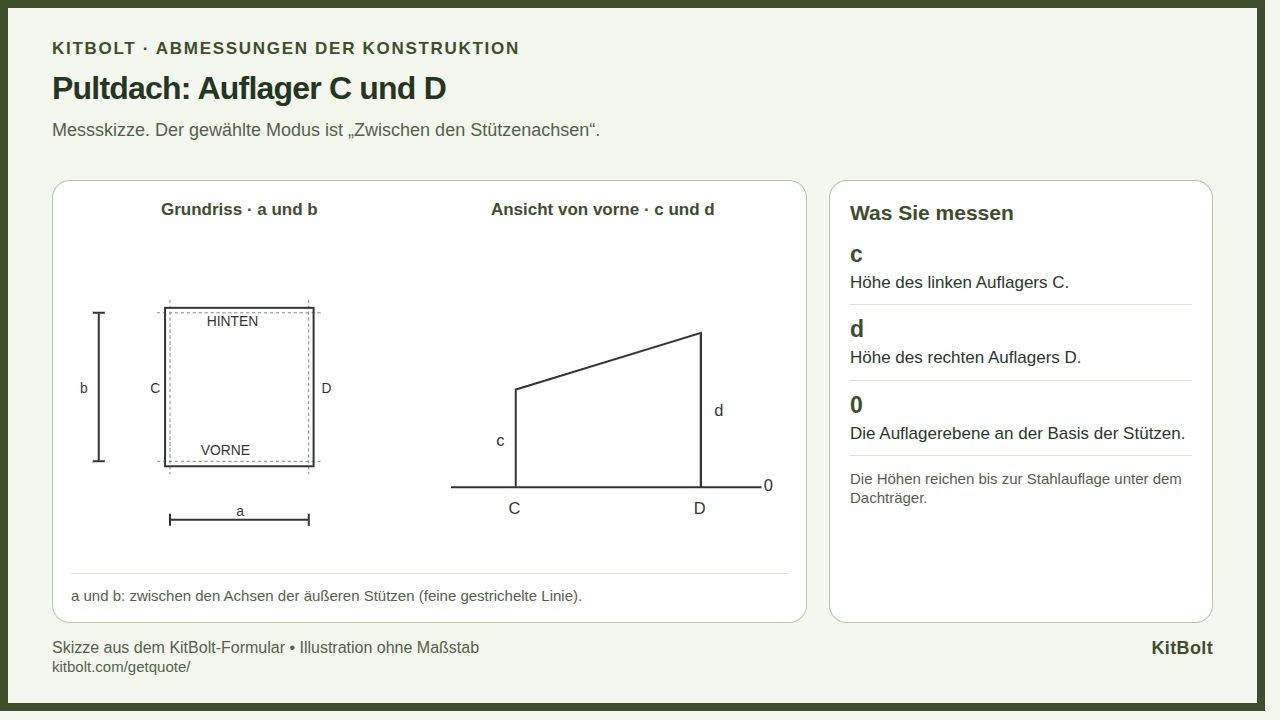

Höhen c und d: von der Basis bis zur Stahlauflage
| Abmessung | Pultdach | Satteldach |
|---|---|---|
| c | Oberkante der linken Auflage C | Oberkante der Auflagen an den Traufen |
| d | Oberkante der rechten Auflage D | Oberkante der Stahlauflage am First |
Beide Höhen beginnen an der Auflageebene der Stützenfüße, bezeichnet mit 0. Sie reichen bis zur Auflage unter dem Dachträger. Die lichte Raumhöhe und die Oberkante der Dacheindeckung sind andere Größen. Wenn Sie nur die gewünschte lichte Höhe kennen, beschreiben Sie diese zur Klärung.
Bei einem Satteldach wird die Firstposition als Prozentsatz zwischen den Achsen C und D angegeben, ausgehend von C. 50% bedeutet mittig. Wenn Sie das Dach noch nicht gewählt haben, nutzen Sie die Beratungsoption und lassen Sie unbekannte Höhen zur Klärung offen.
Paneele, Traufen, Boden und Veranda
Verwenden Sie für die Paneele das technische Datenblatt. Geben Sie bei Wandpaneelen die Gesamtdicke an, bei Dachpaneelen die Nenndicke ohne die erhöhte Rippe. Die Nutzbreite ist die abgedeckte Breite nach dem Verbinden mit dem Nachbarpaneel. Prüfen Sie, ob die angezeigten 1000 mm Ihrem Produkt entsprechen. Andere Nutzbreiten werden bei der Angebotserstellung geklärt. Ergänzen Sie Hersteller, Modell oder Link, wenn diese bekannt sind.
Messen Sie jeden Dachüberstand horizontal von der Achse der äußeren Stützen. Geben Sie für eine Seite ohne Überstand 0 ein. Messen Sie nicht entlang der Dachneigung.
Geben Sie für einen inneren Metallboden die Höhe von derselben Basis 0 bis zur Oberkante der Stahlprofile an, ohne Bodenbelag. Höhe 0 ist zulässig. Das Formular bietet einen Tragrost für die gesamte Fläche; beschreiben Sie einen Teilboden separat. Ein erhöhter Boden verschiebt weder den Ursprung für c und d noch den für die Öffnungen.
Geben Sie für die Veranda den horizontalen Abstand von der Stützenachse bis zur Außenkante des Tragrosts an. Werden benachbarte vollständige Seiten gewählt, ist auch deren gemeinsame Ecke enthalten. Für eine Teilveranda beschreiben Sie Seite, Länge und Position. Ergänzen Sie gewünschte Höhe, Bodenbelag und Nutzung; Dach und Abstützungen werden separat geklärt.
Öffnungen und Prüfung vor dem Absenden
Geben Sie an die lichten Abmessungen zwischen den Stahlprofilen für die Tür oder das Fenster und nicht das Außenmaß des Tür- oder Fensterrahmens. x0 reicht bis zum nahen Rand der Öffnung: an C/D vom vorderen Ende, an der vorderen/hinteren Wand vom linken Ende C. z0 reicht von der Basis 0 bis zum unteren Rand. Verwenden Sie den in der Skizze markierten Ursprung und beschreiben Sie eine unklare Position.
Prüfen Sie die Zusammenfassung. Nutzen Sie die Auswahl zur Klärung oder Beratung, wo sie angeboten wird. Wenn Sie die erforderliche Breite oder Länge nicht kennen, kontaktieren Sie uns vor dem Absenden; ersetzen Sie eine unbekannte Abmessung nicht durch 0. Lesen Sie wie die Anfrage für einen Bausatz nach Maß abläuft und wie sich Beispielpreis und individuelles Angebot unterscheiden. Die Preisbeispiele zeigen Konfigurationen zum Vergleich.
