Yksilöllinen tarjous edellyttää mitat ja selkeää ymmärrystä siitä, mitä mittaat. Valmistele yksinkertainen luonnos, jossa näkyy sivut, katto, lattia, veranta ja aukot. Täydennä sitten muoto metallirakenteelle mitoissasi. KitBolt toimittaa metallisarjoja asiakkaan pultattavaan kokoonpanoon; paneelit ja terassit toimitat itse.
Aloita suunnasta ja yksiköistä
Katso suunnitelmaa ylhäältä: C on vasen puoli, D oikea, etuosa on alhaalla ja takaosa ylhäällä. Lähtökohta on vasen etukulma. Leveys a on sivujen C ja D välissä; pituus b on edestä taakse. Käytä luonnoksessasi samoja tarroja.
Rakenteen mitat, ulkonemat, veranta ja aukot ovat sisään metriäesimerkiksi 3,20 m. Paneelin paksuus ja tehollinen kannen leveys ovat sisällä millimetriä. Älä syötä arvoa kenttään, joka käyttää eri yksikköä.
Valitse mitä a ja b tarkoittavat
Kysymys "Miten meidän pitäisi määrittää leveys ja pituus?" sisältää kolme vaihtoehtoa:
- "pylväsakselien välissä" — määrittää uloimpien pylväiden keskilinjojen väliset etäisyydet.
- "Tarkat ulkomitat" — seinäpaneeleille on määritettävä kuori niiden ulkopinnoille; päällystämättömillä sivuilla käytä pilarin pintoja. Ilman seinäpaneeleja mitat ovat uloimpien pylväiden ulkopinnoilla. Ilmoita verhottavat seinät ja paneelin paksuus.
- "Seinäpaneelien koko tehollinen leveys" — syötä positiivinen kokonaislukupaneeliluku molempiin suuntiin. Tämä tila vaatii paneelit kaikilla neljällä seinällä. Määritä tehollinen kannen leveys ja paksuus, tarkista laskettu ulkokuori ja varmista, sopiiko se sinulle.
Ylitykset ja veranta syötetään erikseen a:sta ja b:sta; ulkokuori ei myöskään sisällä välähdyksiä. Ulkomittoja varten syötä valittu kirjekuori muuntamatta sitä itse akseleiksi. Jos sivustolla on mittarajoitus, kuvaile se kohdassa "Lisätietoja".

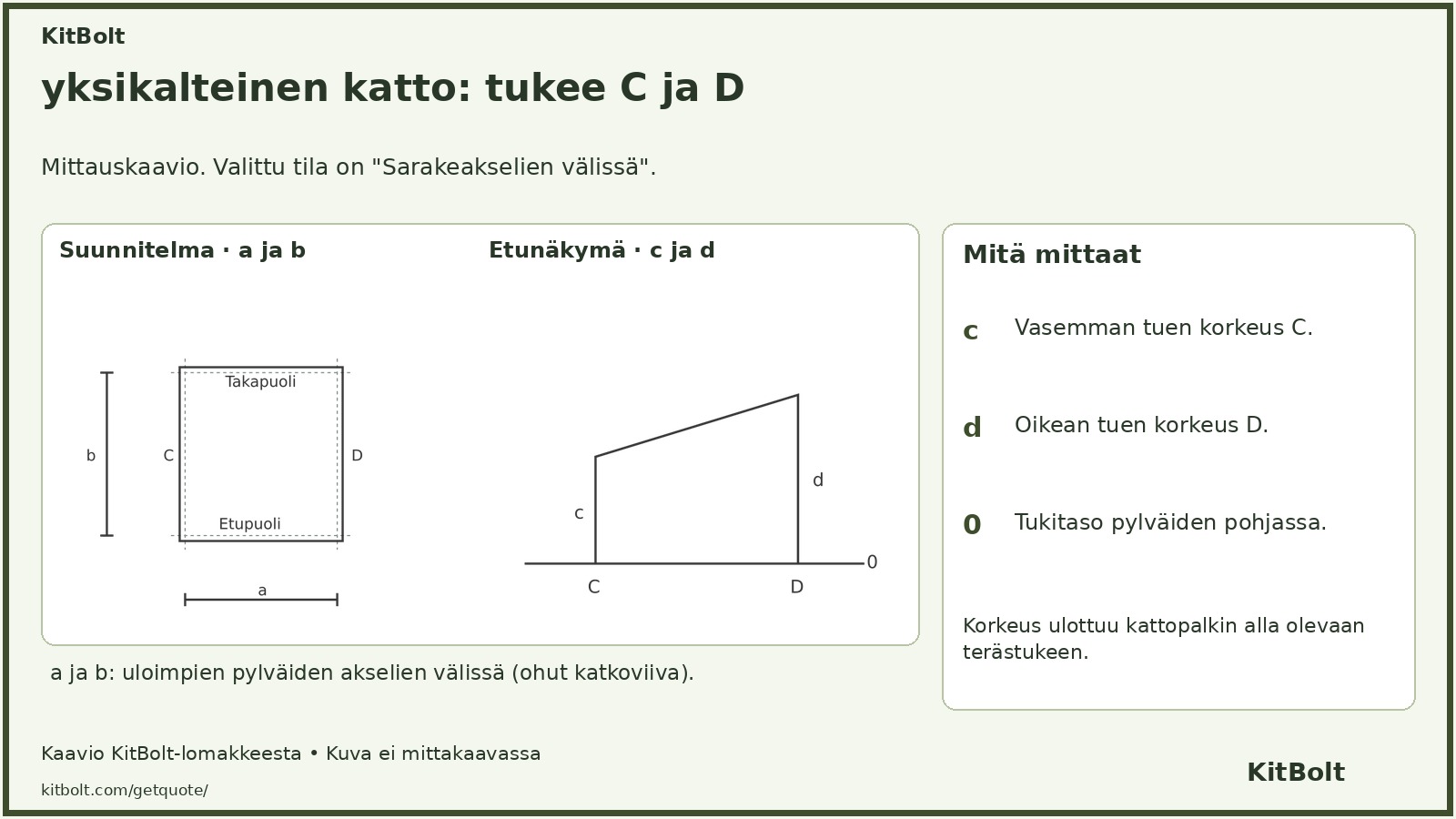

Korkeudet c ja d: alustasta teräskannattimeen
| Koko | Pulpettikatto | Harjakatto |
|---|---|---|
| c | Vasemman yläosan tuki C | Räystäiden yläosa tukee |
| d | Oikean yläosan tuki D | Terästuen yläosa harjanteella |
Molemmat korkeudet alkavat tukitasosta pylväiden tyvestä, merkitty 0. Ne päättyvät kattopalkin alla olevaan tukeen. Selkeä sisäkorkeus ja katon yläpinta ovat eri mittoja. Jos tiedät vain tarvitsemasi vapaan korkeuden, kuvaile se selvennyksen vuoksi.

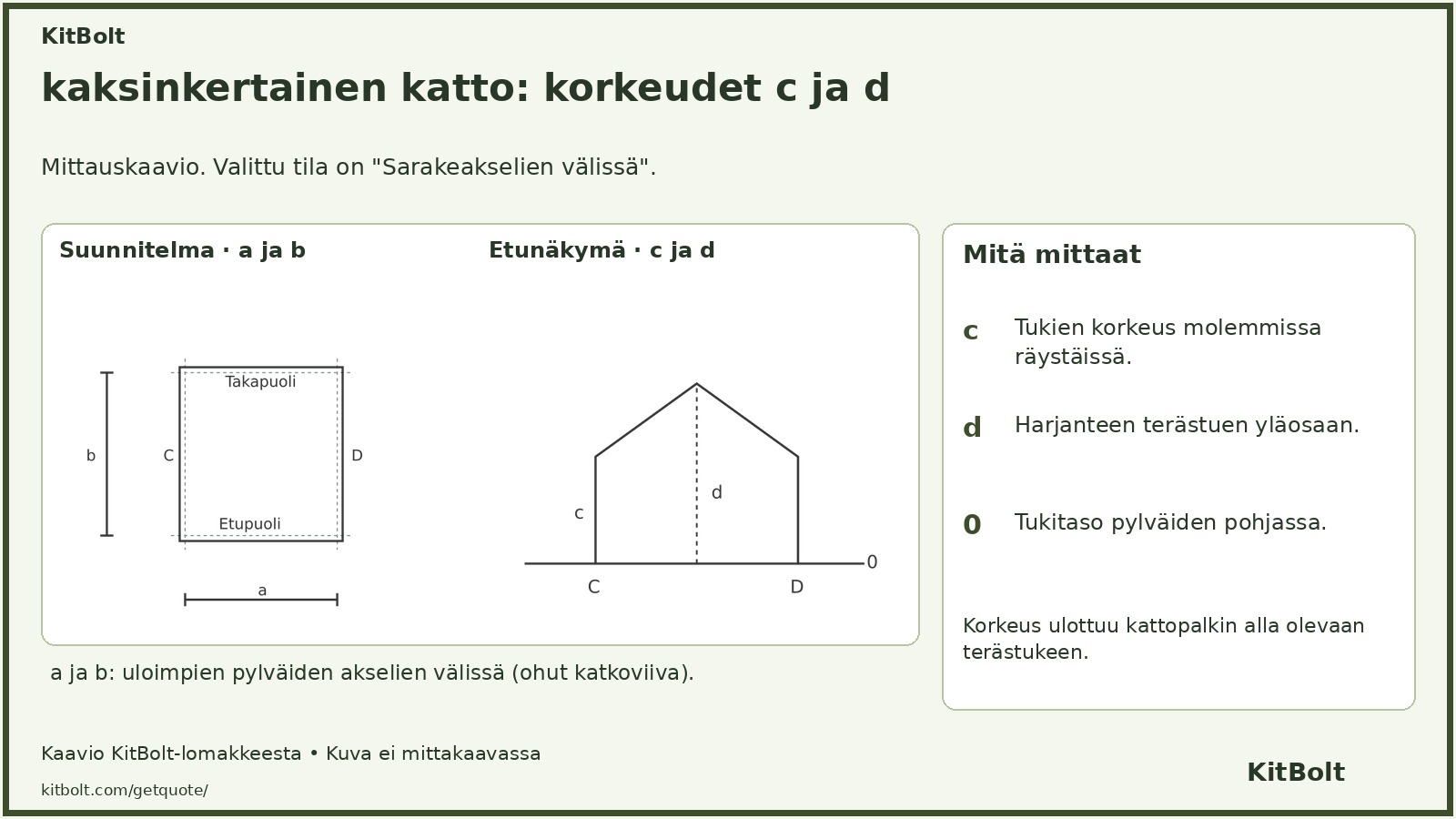

Kaksikalteisessa katossa harjan sijainti on määritetty prosenttiosuutena akselien C ja D välillä alkaen C. 50% tarkoittaa keskikohtaa. Jos et ole vielä valinnut kattoa, käytä neuvontavaihtoehtoa ja jätä tuntemattomat korkeudet selvennykseksi.
Paneelit, ulkonemat, lattia ja veranta
Käytä paneelien teknistä tiedotetta. Määritä seinäpaneelien kokonaispaksuus; kattopaneeleille nimellispaksuus ilman kohotettua ripaa. Tehokas kansileveys on peitetty leveys viereisen paneelin liittämisen jälkeen. Tarkista, että näytössä oleva 1000 mm vastaa tuotettasi. Erilainen tehollinen leveys selvitetään tarjousta laadittaessa. Lisää valmistaja, malli tai linkki, jos saatavilla.
Mittaa jokaisen katon ylitys vaakasuunnassa uloimpien pylväiden akselista. Syötä 0 sivulle, jossa ei ole ylitystä. Älä mittaa katon kaltevuutta pitkin.
Sisäisen metallilattian osalta määritä taso samasta alustasta 0 teräsprofiilien yläosaan, ei terassia. Taso 0 on sallittu. Lomake tarjoaa kehyksen koko lattiapinta-alalle; kuvaile osittaista kerrosta erikseen. Korotettu lattia ei muuta c:n ja d:n tai aukkojen alkuperää.
Määritä verannalle vaakasuora projektio pilarin akselista lattiakehyksen ulkoreunaan. Kun täydelliset vierekkäiset sivut on valittu, kulma sisältyy. Jos kyseessä on osittainen veranta, kuvaile sivu, pituus ja sijainti. Lisää haluttu taso, terassi ja käyttötarkoitus; katto ja tuet selvitetään erikseen.
Avaukset ja tarkastukset ennen lähettämistä
Määritä teräsprofiilien väliset mitat ovelle tai ikkunalle ulkokehyksen koon sijaan. x0 saavuttaa aukon lähireunan: mallissa C/D se alkaa etureunasta; etu-/takaseinässä, vasemmassa reunassa C. z0 on alustasta 0 alareunaan. Käytä kaaviossa merkittyä alkuperää ja kuvaile epäselvä sijainti.
Tarkista yhteenveto. Käytä selvennys- tai neuvontavaihtoehtoa, jos mahdollista. Jos et tiedä vaadittua leveyttä tai pituutta, ota meihin yhteyttä ennen lähettämistä; älä korvaa tuntematonta mittaa 0:lla. Lue miten mukautetun sarjan pyyntö toimii ja miten esimerkkihinta eroaa yksittäisestä tarjouksesta. Hinnalliset esimerkit näytä kokoonpanot vertailua varten.
