Individuální nabídka vyžaduje rozměry a jasnou představu o tom, co měříte. Připravte si jednoduchý náčrt zobrazující strany, střechu, podlahu, verandu a otvory. Poté dokončete formulář pro kovovou konstrukci ve vašich rozměrech. KitBolt dodává kovové sady pro šroubovou montáž zákazníkem; panely a palubky dodáváte vy.
Začněte s orientací a jednotkami
Podívejte se na plán shora: C je levá strana, D pravá, přední strana je dole a zadní strana nahoře. Počátek je levý přední roh. Šířka a je mezi stranami C a D; délka b je zepředu dozadu. Na náčrtu použijte stejné štítky.
Rozměry konstrukce, převisy, veranda a otvory jsou in metrů, například 3,20 m. Tloušťka panelu a účinná krycí šířka jsou in milimetry. Nezadávejte hodnotu do pole, které používá jinou jednotku.
Vyberte, co znamenají a a b
Otázka ‚Jak bychom měli určit šířku a délku?‘ má tři možnosti:
- "Mezi osami sloupů" — specifikovat vzdálenosti mezi osami nejvzdálenějších sloupů.
- "Přesné vnější rozměry" — u stěnových panelů specifikujte obal na jejich vnějších stranách; na neobložených stranách použijte čela sloupů. Bez stěnových panelů jsou rozměry na vnějších plochách krajních sloupů. Uveďte, které stěny budou opláštěny a tloušťku panelu.
- „Celé efektivní šířky stěnových panelů“ — zadejte kladný počet celých čísel v obou směrech. Tento režim vyžaduje panely na všech čtyřech stěnách. Zadejte skutečnou šířku a tloušťku krytu, zkontrolujte vypočítanou vnější obálku a potvrďte, zda vám vyhovuje.
Převisy a veranda se zadávají odděleně od a a b; vnější obálka rovněž nezahrnuje lemování. Pro vnější rozměry zadejte vybranou obálku, aniž byste ji sami převáděli na osy. Pokud má stránka rozměrové omezení, popište to v části „Další informace“.

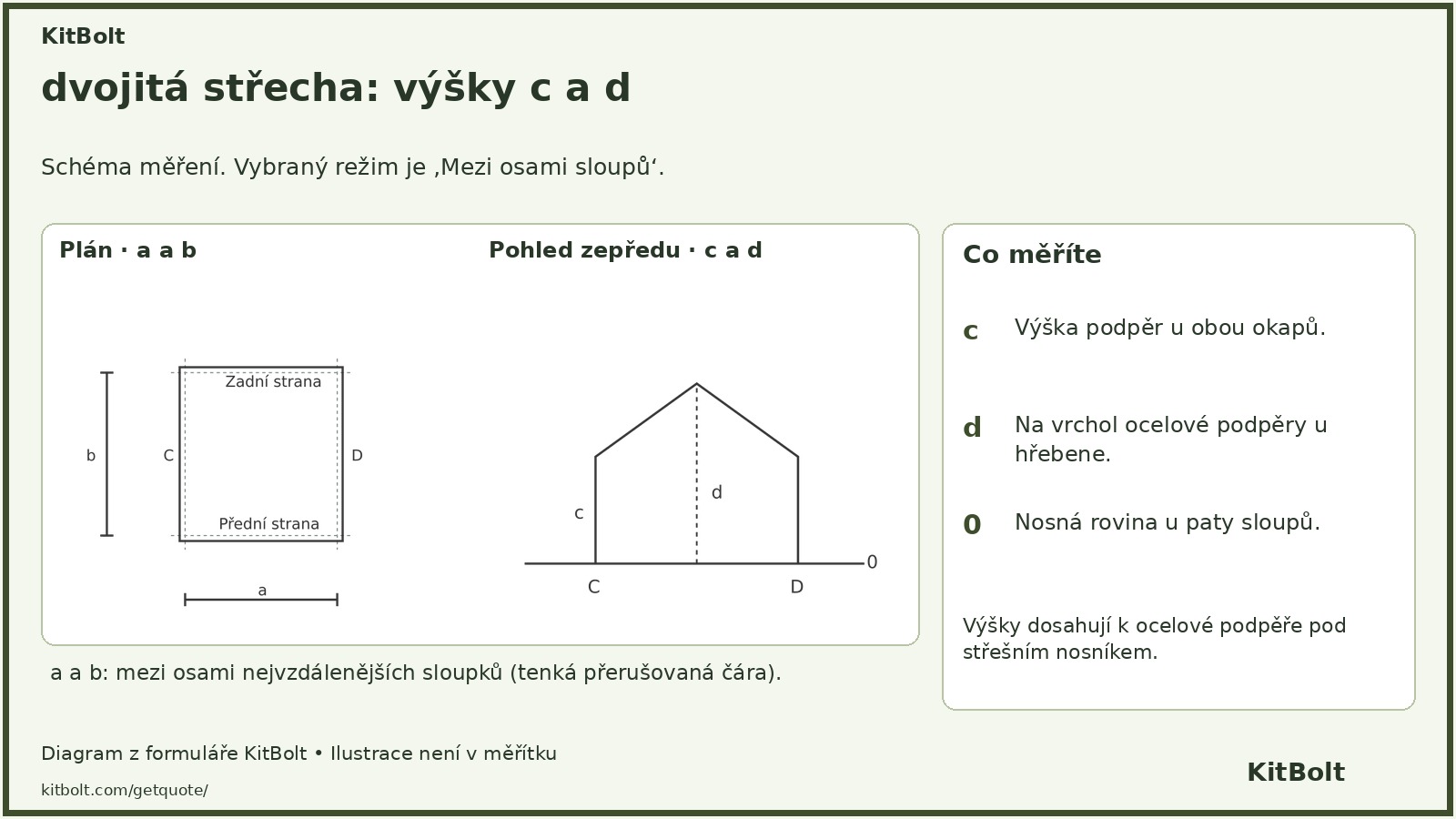

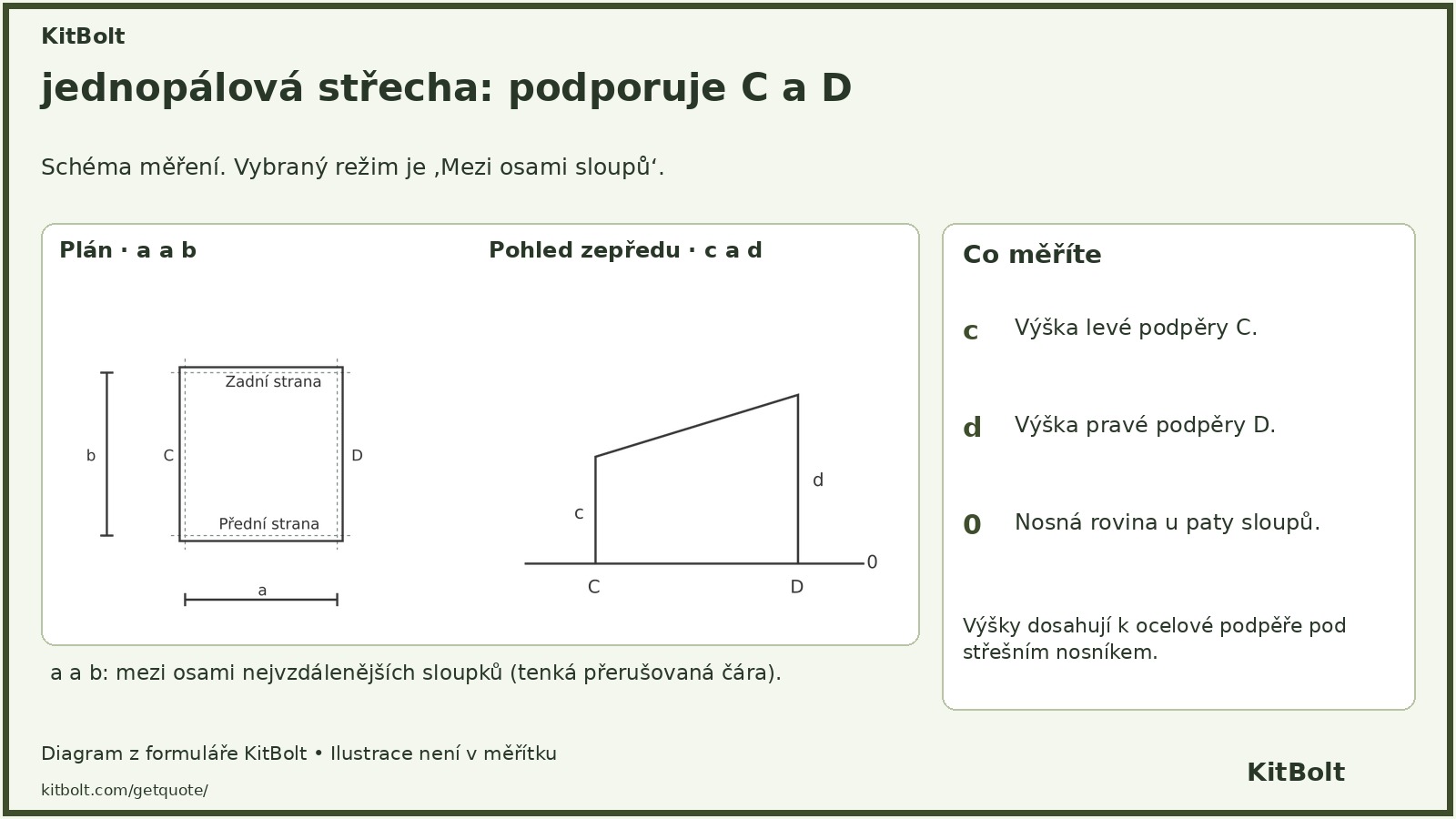

Výšky c a d: od základny k ocelové podpěře
| Velikost | Pultová střecha | Sedlová střecha |
|---|---|---|
| c | Vlevo nahoře podpora C | Horní část okapových podpěr |
| d | Horní část pravé podpory D | Horní část ocelové podpěry u hřebene |
Obě výšky začínají od nosné roviny u paty sloupů, označené 0. Končí u podpěry pod střešním trámem. Světlá vnitřní výška a horní část střešní krytiny jsou různé míry. Pokud znáte pouze světlou výšku, kterou potřebujete, popište ji pro upřesnění.
U dvojité šikmé střechy je poloha hřebene specifikována jako procento mezi osami C a D, počínaje C. 50% znamená střed. Pokud jste si střechu ještě nevybrali, využijte možnost rady a pro upřesnění ponechte neznámé výšky.
Panely, převisy, podlaha a veranda
Použijte technický list panelů. U stěnových panelů uveďte celkovou tloušťku; u střešních panelů jmenovitá tloušťka bez zvýšeného žebra. Efektivní krycí šířka je šířka pokrytá po spojení sousedního panelu. Zkontrolujte, zda zobrazený 1000 mm odpovídá vašemu produktu. Odlišná efektivní šířka je upřesněna při přípravě nabídky. Přidejte výrobce, model nebo odkaz, pokud je k dispozici.
Změřte každý přesah střechy vodorovně od osy krajních sloupů. Zadejte 0 pro stranu bez přesahu. Neměřte podél sklonu střechy.
U vnitřní kovové podlahy určete úroveň od stejné základny 0 k horní části ocelových profilů, s výjimkou palubek. Úroveň 0 je povolena. Forma poskytuje rám přes celou podlahovou plochu; popsat dílčí podlaží samostatně. Zvýšená podlaha nemění počátek pro c a d nebo pro otvory.
U verandy určete vodorovný průmět od osy sloupu k vnější hraně podlahového rámu. Pokud jsou vybrány celé přilehlé strany, je zahrnut roh. U částečné verandy popište stranu, délku a polohu. Přidejte požadovanou úroveň, obložení a zamýšlené použití; střecha a podpěry jsou objasněny samostatně.
Otevírání a kontroly před odesláním

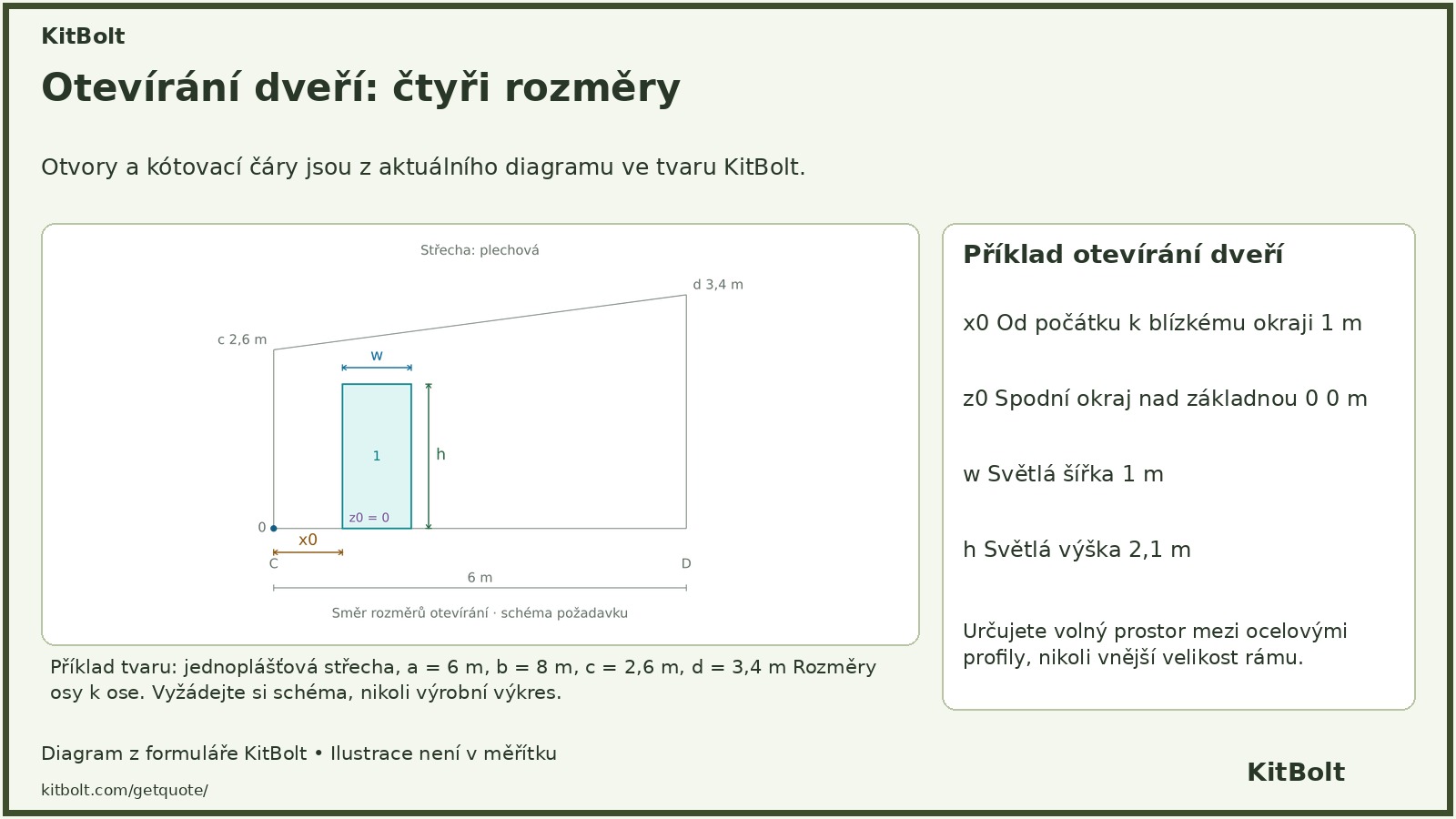

Upřesněte světlé rozměry mezi ocelovými profily pro dveře nebo okno, spíše než velikost vnějšího rámu. x0 dosáhne blízkého okraje otvoru: u C/D začíná na předním okraji; na přední/zadní stěně, při levém okraji C. z0 je od základny 0 ke spodnímu okraji. Použijte označený počátek na obrázku a popište jakoukoli nejasnou polohu.
Zkontrolujte shrnutí. Pokud je to možné, použijte možnost vysvětlení nebo rady. Pokud neznáte požadovanou šířku nebo délku, kontaktujte nás před odesláním; nenahrazujte neznámý rozměr 0. Číst jak funguje požadavek na vlastní sadu a jak se příkladná cena liší od individuální nabídky. Cenné příklady zobrazit konfigurace pro srovnání.
