Individuaalne hinnapakkumine eeldab mõõtmeid ja selget arusaamist sellest, mida mõõdate. Valmistage ette lihtne visand, millel on näha küljed, katus, põrand, veranda ja avad. Seejärel lõpetage teie mõõtude metallkonstruktsiooni vorm. KitBolt tarnib metallikomplekte kliendi poltidega kokkupanekuks; paneelid ja terrassid tarnitakse teie poolt.
Alusta orientatsiooni ja ühikutega
Vaadake plaani ülalt: C on vasak pool, D parem, esiosa on all ja taga ülaosas. Algkoht on vasak esinurk. Laius a on külgede C ja D vahel; pikkust b on eest taha. Kasutage oma visandil samu silte.
Konstruktsiooni mõõtmed, üleulatused, veranda ja avad on sees meetrit, näiteks 3,20 m. Paneeli paksus ja efektiivne katte laius on sees millimeetrit. Ärge sisestage väärtust väljale, mis kasutab teistsugust ühikut.
Valige, mida a ja b tähendavad
Küsimusel „Kuidas peaksime laiust ja pikkust määrama?” on kolm võimalust.
- "Veergude telgede vahel" — määrata kaugused äärmiste veergude keskjoonte vahel.
- "Täpsed välismõõtmed" — seinapaneelide puhul täpsustage ümbris nende väliskülgedel; katteta külgedel kasutage samba tahke. Ilma seinapaneelideta on mõõtmed äärmiste sammaste väliskülgedel. Märkige, millised seinad plakeeritakse ja paneeli paksus.
- "Seinapaneelide kogu efektiivsed laiused" — sisestage mõlemas suunas positiivne täisarvu paneelide arv. See režiim nõuab paneele kõigil neljal seinal. Määrake efektiivne katte laius ja paksus, vaadake üle arvutatud välisümbris ja kinnitage, kas see sobib teile.
Üleulatused ja veranda sisestatakse a ja b eraldi; välimine ümbrik ei sisalda ka katteid. Välismõõtmete jaoks sisestage valitud ümbrik ilma seda ise telgedeks teisendamata. Kui saidil on mõõtmete piirang, kirjeldage seda jaotises „Lisateave”.

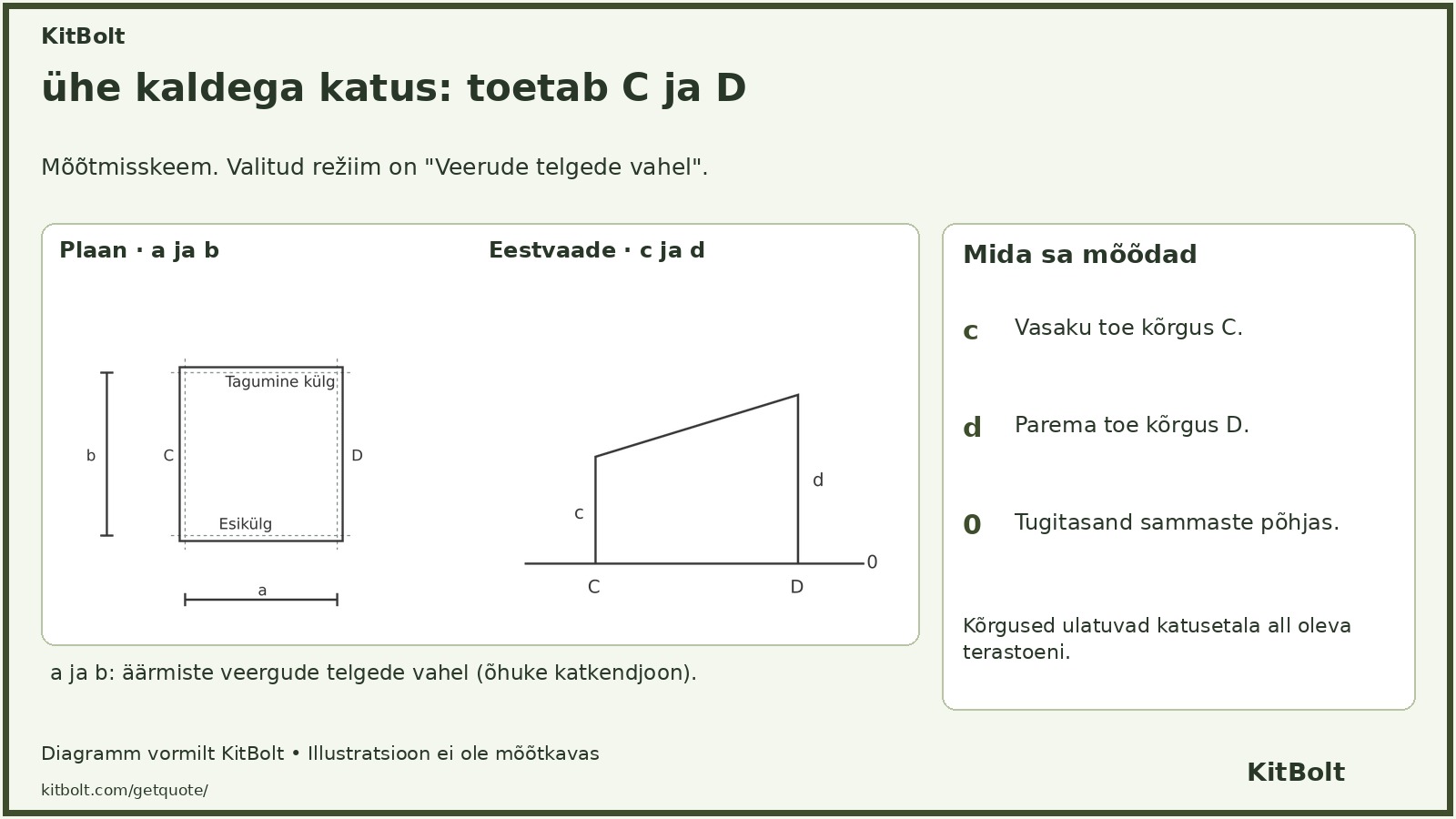

Kõrgused c ja d: alusest terastoeni
| Suurus | Ühekaldeline katus | Viilkatus |
|---|---|---|
| c | Ülemine vasakpoolne tugi C | Räästa ülaosa toed |
| d | Parempoolne tugi D | Terasest toe ülaosa katuseharja juures |
Mõlemad kõrgused algavad tugitasandist sammaste põhjas, märgistatud 0. Need lõpevad katusetala all oleva toega. Selge sisekõrgus ja katusekatte ülaosa on erinevate mõõtudega. Kui teate ainult vajalikku vaba kõrgust, kirjeldage seda selgituse saamiseks.

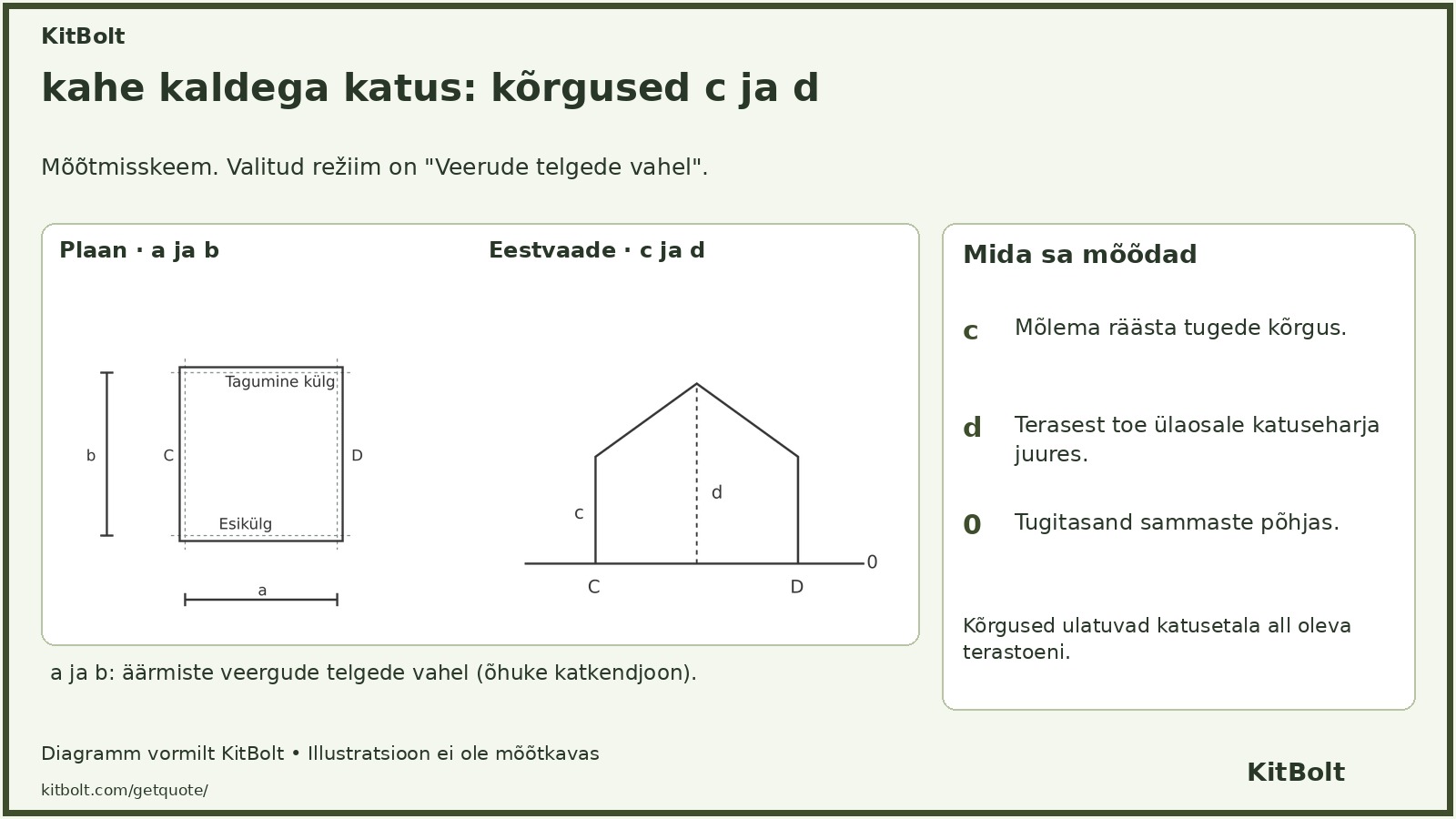

Kahekaldelise katuse puhul määratakse harja asend protsendina telgede C ja D vahel, alates C. 50% tähendab keskmist. Kui te pole katust veel valinud, kasutage nõuandevõimalust ja jätke teadmata kõrgused selgituseks.
Paneelid, üleulatused, põrand ja veranda
Kasutage paneelide tehnilist andmelehte. Seinapaneelide puhul määrake üldine paksus; katusepaneelide puhul nimipaksus, välja arvatud kõrgendatud ribi. Katte efektiivne laius on laius, mis on kaetud pärast külgneva paneeli ühendamist. Kontrollige, kas kuvatav 1000 mm vastab teie tootele. Pakkumise koostamisel selgitatakse välja erinev efektiivne laius. Lisage tootja, mudel või link, kui see on saadaval.
Mõõtke iga katuse üleulatus horisontaalselt äärmiste sammaste teljest. Üleulatuseta külje jaoks sisestage 0. Ärge mõõtke mööda katuse kallet.
Sisemise metallpõranda jaoks määrake tase samast alusest 0 kuni terasprofiilide ülaosani, välja arvatud terrass. Tase 0 on lubatud. Vorm annab raami kogu põrandapinna ulatuses; kirjeldage eraldi osalist põrandat. Tõstetud põrand ei muuda c ja d ega avade päritolu.
Veranda jaoks määrake horisontaalprojektsioon samba teljest põrandaraami välisservani. Kui on valitud täielikud külgnevad küljed, on nurk kaasatud. Osalise veranda puhul kirjeldage külge, pikkust ja asendit. Lisage soovitud tase, terrass ja kasutusotstarve; katus ja toed selgitatakse eraldi.
Avamised ja kontrollid enne saatmist
Täpsustage terasprofiilide vahelised selged mõõtmed ukse või akna jaoks, mitte välisraami suuruse jaoks. x0 jõuab ava lähiservani: C/D puhul algab see esiservast; esi-/tagaseinas, vasakus servas C. z0 on alusest 0 kuni alumise servani. Kasutage diagrammil märgistatud päritolu ja kirjeldage ebaselget asukohta.
Vaadake kokkuvõte üle. Võimaluse korral kasutage selgitust või nõuannet. Kui te ei tea vajalikku laiust või pikkust, võtke meiega ühendust enne saatmist; ära asenda tundmatut mõõdet 0-ga. Loe kuidas kohandatud komplekti taotlus toimib ja kuidas näidishind erineb individuaalsest hinnapakkumisest. Näited hinnaga näita võrdluseks konfiguratsioone.
