En individuell offert kräver dimensionerna och en tydlig förståelse för vad du mäter. Gör en enkel skiss som visar sidor, tak, golv, veranda och öppningar. Slutför sedan formen för en metallstruktur i dina dimensioner. KitBolt tillhandahåller metallsatser för bultmontering av kunden; paneler och trall levereras av dig.
Börja med orientering och enheter
Titta på planen ovanifrån: C är den vänstra sidan, D den högra, den främre är längst ner och baksidan längst upp. Ursprunget är det främre vänstra hörnet. Bredden a är mellan sidorna C och D; längden b är från framsidan till baksidan. Använd samma etiketter på din skiss.
Mått på strukturen, överhäng, veranda och öppningar finns i metert.ex. 3,20 m. Paneltjocklek och effektiv täckbredd är in millimeter. Ange inte ett värde i ett fält som använder en annan enhet.
Välj vad a och b betyder
Frågan "Hur ska vi bestämma bredd och längd?" har tre alternativ:
- "Mellan kolumnaxlar" — Ange avstånd mellan de yttersta kolumnernas mittlinjer.
- "Exakta yttermått" — För väggpaneler, ange kuvertet på utsidan. på oklädda sidor, använd pelarytorna. Utan väggpaneler är måtten på yttersidorna av de yttersta pelarna. Ange vilka väggar som ska kläs och paneltjocklek.
- "Hela effektiva bredder av väggpaneler" — Ange en positiv heltalspanelräkning i båda riktningarna. Detta läge kräver paneler på alla fyra väggarna. Ange den effektiva omslagets bredd och tjocklek, granska det beräknade ytterkuvertet och bekräfta om det passar dig.
Överhäng och verandan anges separat från a och b; ytterkuvertet utesluter också beslag. För yttermått, ange det valda kuvertet utan att själv konvertera det till axlar. Om webbplatsen har en dimensionsbegränsning, beskriv den i "Ytterligare information".

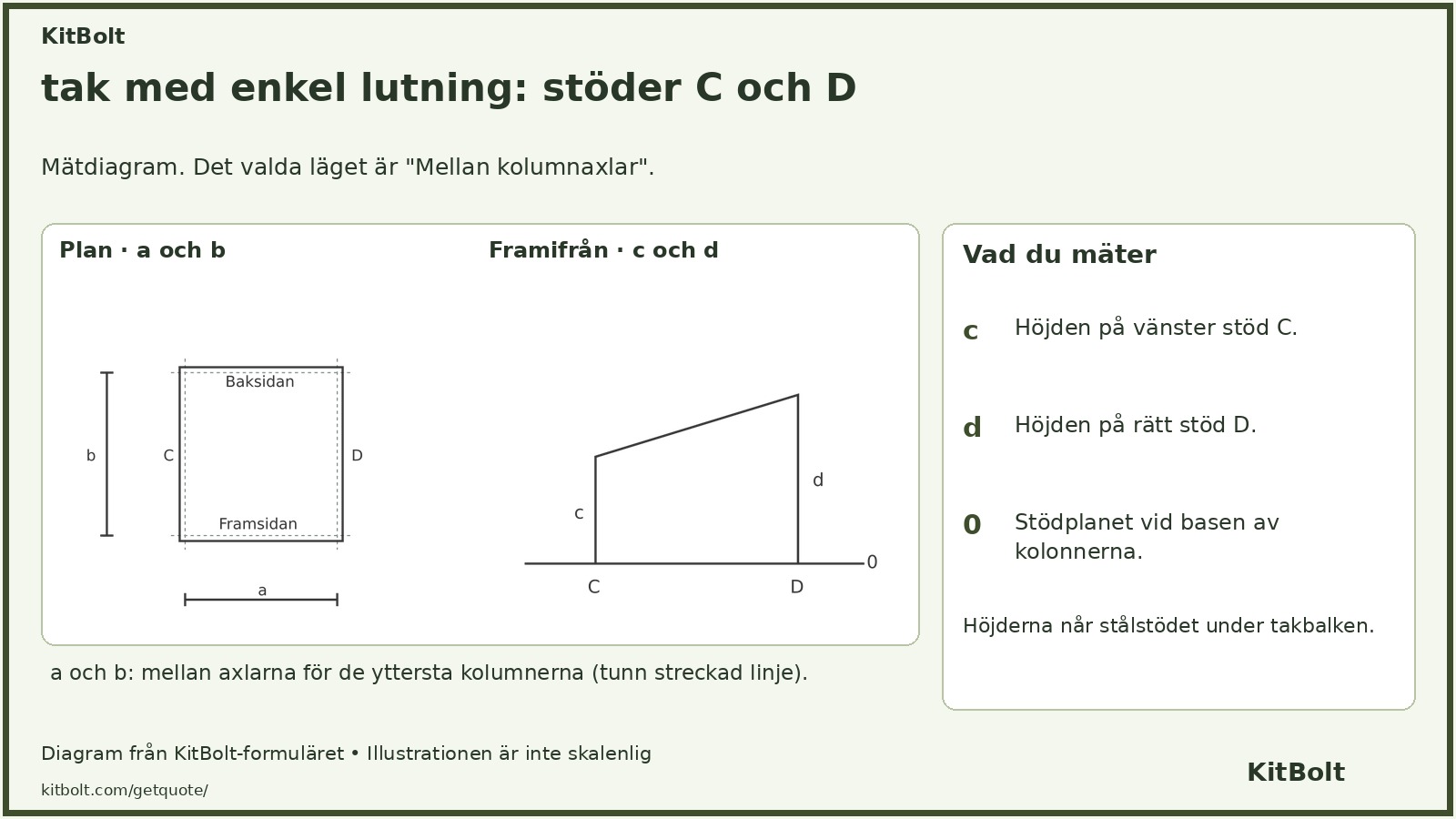

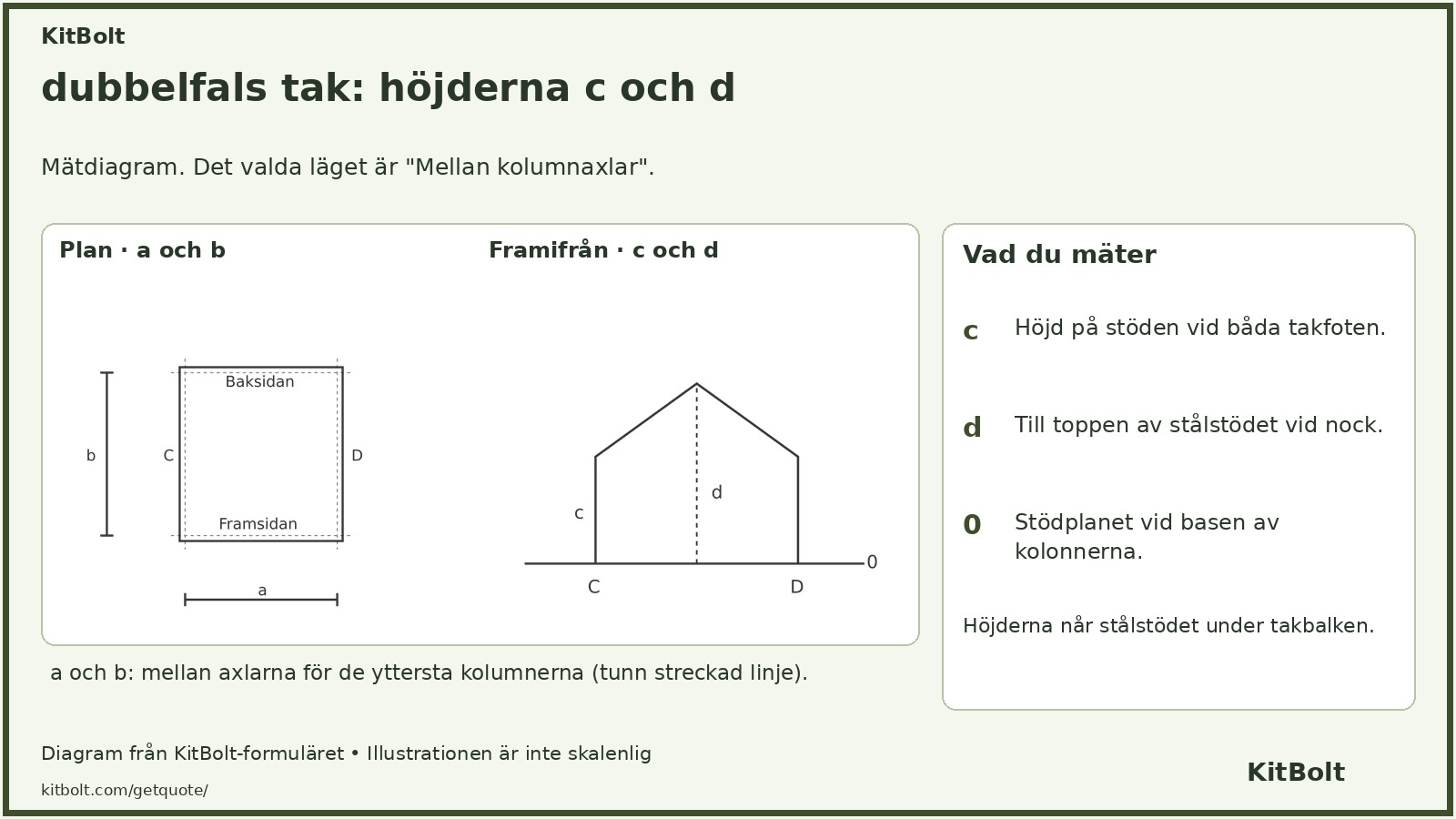

Höjderna c och d: från basen till stålstödet
| Storlek | Pulpettak | Sadeltak |
|---|---|---|
| c | Överst till vänster stöder C | Överkant av takfoten stöder |
| d | Överst till höger stöder D | Toppen av stålstödet vid nock |
Båda höjderna utgår från stödplanet vid basen av kolumnerna, markerade 0. De slutar vid stödet under takbalken. Fri invändig höjd och takbeläggningens ovansida är olika mått. Om du bara vet vilken fria höjd du behöver, beskriv den för förtydligande.
För ett tak med dubbellutning anges nockläget i procent mellan axlarna C och D, med start från C. 50% betyder mitten. Om du inte har valt tak ännu, använd rådgivningsalternativet och lämna okända höjder för förtydligande.
Paneler, överhäng, golv och veranda
Använd panelernas tekniska datablad. För väggpaneler, ange den totala tjockleken; för takpaneler, den nominella tjockleken exklusive den upphöjda ribban. Effektiv täckbredd är den bredd som täcks efter sammanfogning av den intilliggande panelen. Kontrollera att den visade 1000 mm matchar din produkt. En annan effektiv bredd förtydligas vid upprättande av offert. Lägg till en tillverkare, modell eller länk om tillgänglig.
Mät varje taköverhäng horisontellt från de yttersta kolumnernas axel. Ange 0 för en sida utan överhäng. Mät inte längs med taklutningen.
För ett invändigt metallgolv, specificera nivån från samma bas 0 till toppen av stålprofilerna, exklusive trall. Nivå 0 är tillåten. Formen ger en ram över hela golvytan; beskriv en delvåning separat. Ett upphöjt golv ändrar inte origo för c och d eller för öppningar.
För verandan, ange den horisontella projektionen från pelarens axel till ytterkanten av golvramen. Där kompletta angränsande sidor väljs ingår hörnet. För en partiell veranda, beskriv sidan, längden och positionen. Lägg till önskad nivå, trädäck och avsedd användning; tak och stöd förtydligas separat.
Öppningar och kontroller före sändning
Specificera tydliga mått mellan stålprofiler för dörren eller fönstret, snarare än den yttre ramstorleken. x0 når den närmaste kanten av öppningen: på C/D börjar den vid framkanten; på fram-/bakväggen, vid vänster kant C. z0 är från basen 0 till den nedre kanten. Använd det märkta ursprunget i diagrammet och beskriv eventuell otydlig position.
Granska sammanfattningen. Använd alternativet för förtydligande eller råd där det finns. Om du inte vet vilken bredd eller längd som krävs, kontakta oss innan du skickar; ersätt inte en okänd dimension med 0. Läs hur en begäran om specialpaket fungerar och hur ett exempelpris skiljer sig från en enskild offert. Prisexemplen visa konfigurationer för jämförelse.
