Az egyéni árajánlat megköveteli a méreteket és annak világos megértését, hogy mit mér. Készítsen egy egyszerű vázlatot az oldalakról, a tetőről, a padlóról, a verandáról és a nyílásokról. Ezután fejezze be az Ön méretei szerinti fémszerkezet formája. A KitBolt fémkészleteket szállít az ügyfél által csavarozott összeszereléshez; a paneleket és a burkolatokat Ön szállítja.
Kezdje a tájolással és az egységekkel
Nézze meg a tervet felülről: C a bal oldal, D a jobb, az eleje alul és a hátul felül. Az origó a bal első sarok. A szélesség a a C és a D oldalak között van; a hossz b elölről hátra van. Használja ugyanazokat a címkéket a vázlaton.
A szerkezet, a túlnyúlások, a veranda és a nyílások méretei benne vannak méter, például 3,20 m. A panel vastagsága és a tényleges fedőszélesség benne van milliméter. Ne írjon be értéket olyan mezőbe, amely más mértékegységet használ.
Válassza ki a a és a b jelentését
A „Hogyan határozzuk meg a szélességet és a hosszúságot?” kérdésnek három lehetősége van:
- „Oszloptengelyek között” — meghatározza a távolságot a legkülső oszlopok középvonalai között.
- "Pontos külső méretek" – falpaneleknél a külső felületükön adja meg a borítékot; burkolatlan oldalakon használja az oszloplapokat. Falpanelek nélkül a méretek a legkülső oszlopok külső oldalain értendők. Adja meg a burkolandó falakat és a panel vastagságát.
- „Falpanelek teljes tényleges szélessége” — adjon meg pozitív egészszámú panelszámot mindkét irányban. Ehhez a módhoz panelekre van szükség mind a négy falon. Adja meg a tényleges fedőszélességet és vastagságot, tekintse át a számított külső borítékot, és ellenőrizze, hogy megfelel-e Önnek.
A túlnyúlások és a veranda a a és a b külön bemenetre kerülnek; a külső boríték szintén nem tartalmazza a burkolatokat. Külső méretekhez adja meg a kiválasztott borítékot anélkül, hogy saját maga alakítaná tengelyekké. Ha a webhely méretkorlátozással rendelkezik, írja le a „További információk” részben.

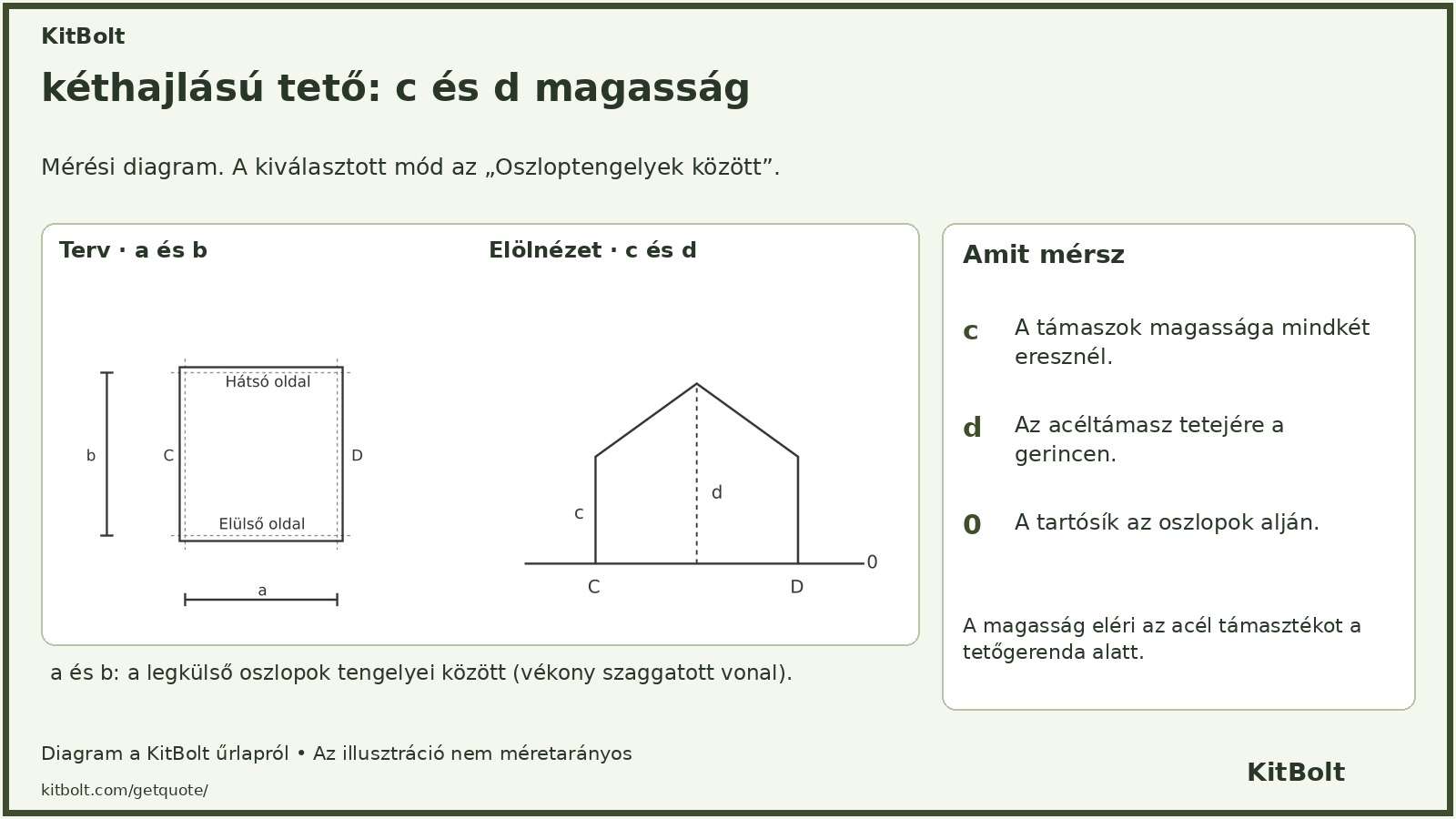

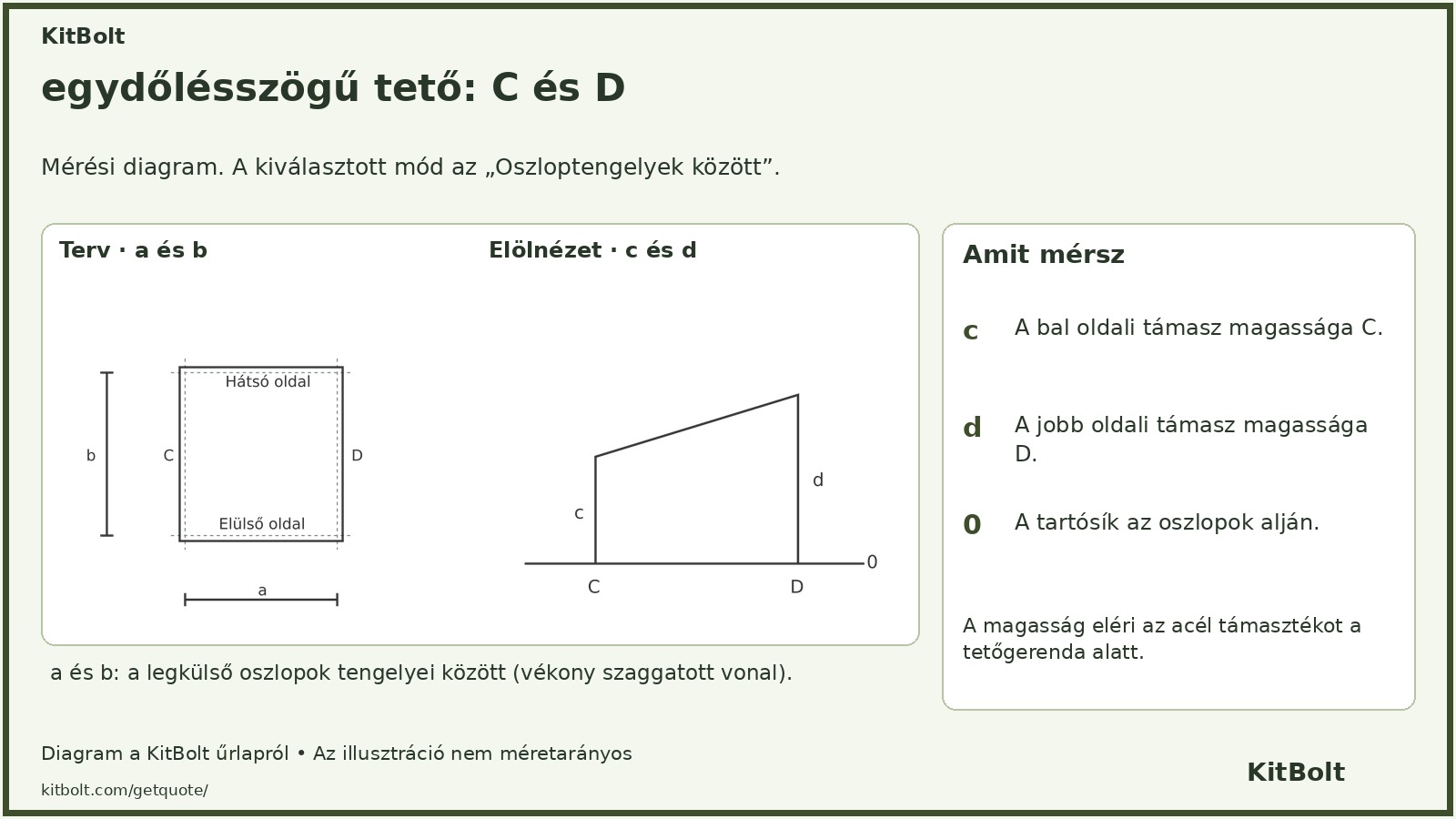

c és d magasságok: az alaptól az acéltartóig
| Méret | Félnyeregtető | Nyeregtető |
|---|---|---|
| c | A bal felső támaszték C | Az eresz felső része támasztékok |
| d | A jobb oldali támaszték D | Az acéltámasz teteje a gerincen |
Mindkét magasság az oszlopok tövénél lévő támaszsíkból indul, jelölve 0. A tetőgerenda alatti támasznál végződnek. A tiszta belmagasság és a tetőfedés felső része eltérő méret. Ha csak a szükséges szabad magasságot ismeri, írja le az egyértelműség kedvéért.
Dupla hajlásszögű tető esetén a gerinc helyzetét százalékban adják meg a C és D tengelyek között, C-tól kezdve. A 50% a középsőt jelenti. Ha még nem választotta a tetőt, használja a tanácsadási lehetőséget, és hagyjon ismeretlen magasságokat tisztázásra.
Panelek, túlnyúlások, padló és veranda
Használja a panelek műszaki adatlapját. Falpaneleknél adja meg a teljes vastagságot; tetőpaneleknél a névleges vastagság a megemelt borda nélkül. A tényleges fedőszélesség az a szélesség, amelyet a szomszédos panel csatlakoztatása után lefednek. Ellenőrizze, hogy a megjelenített 1000 mm egyezik-e a termékével. Az eltérő effektív szélességet az árajánlat elkészítésekor tisztázzuk. Adjon hozzá gyártót, modellt vagy linket, ha elérhető.
Mérje meg az egyes tetőkinyúlásokat vízszintesen a legkülső oszlopok tengelyétől. Írjon be 0-t a túlnyúlás nélküli oldalhoz. Ne mérjen a tető lejtése mentén.
Belső fémpadló esetén adja meg a szintet ugyanattól a 0 alaptól az acélprofilok tetejéig, a deszkázat kivételével. A 0 szint megengedett. Az űrlap keretet biztosít a teljes alapterületen; külön írjon le egy részszintet. A megemelt padló nem változtatja meg a c és d vagy a nyílások eredetét.
A verandához adja meg a vízszintes vetületet az oszlop tengelyétől a padlókeret külső széléig. Ahol komplett szomszédos oldalak vannak kiválasztva, ott a sarok is benne van. Részleges veranda esetén írja le az oldalt, a hosszt és a helyzetet. Adja hozzá a kívánt szintet, deszkázatot és rendeltetésszerű használatot; a tető és a támasztékok külön tisztázásra kerülnek.
Nyitások és csekk küldés előtt
Adja meg tiszta méretek az acélprofilok között az ajtóhoz vagy ablakhoz, nem pedig a külső keret méretéhez. x0 eléri a nyílás közeli szélét: C/D esetén az elülső éltől kezdődik; az elülső/hátsó falon, a bal szélén C. z0 a 0 alaptól az alsó élig van. Használja a diagramon feltüntetett eredetet, és írjon le minden nem egyértelmű helyet.
Tekintse át az összefoglalót. Használja a pontosítási vagy tanácsadási lehetőséget, ahol elérhető. Ha nem tudja a kívánt szélességet vagy hosszúságot, lépjen kapcsolatba velünk küldés előtt; ne cserélje ki az ismeretlen dimenziót 0-ra. Olvassa el hogyan működik az egyedi készlet kérése és miben tér el egy példaár az egyedi árajánlattól. Az áras példák összehasonlítás céljából mutassa meg a konfigurációkat.
