Para un presupuesto personalizado, debemos conocer las dimensiones y qué está midiendo exactamente. Prepare un croquis sencillo con los lados, la cubierta, el suelo, el porche y los huecos indicados. Después rellene el formulario para una estructura metálica según sus dimensiones. KitBolt ofrece kits metálicos para que el cliente los monte con pernos; usted proporciona los paneles y los revestimientos del suelo.
Empiece por la orientación y las unidades de medida
Observe la planta desde arriba: C es el lado izquierdo, D el derecho, el frente está abajo y la parte trasera arriba. El origen es la esquina delantera izquierda. La anchura a es entre los lados C y D; la longitud b va del frente a la parte trasera. Utilice las mismas indicaciones en su croquis.
Las dimensiones de estructura, voladizos, porche y huecos están en metros, por ejemplo, 3,20 m. El espesor y la anchura útil de los paneles se expresan en milímetros. No copie un valor en un campo con otra unidad de medida.
Elija qué significan a y b
La pregunta «¿Cómo determinamos la anchura y la longitud?» tiene tres opciones:
- «Entre los ejes de los pilares» — indique las distancias entre los ejes de los pilares extremos.
- «Dimensiones exteriores exactas» — con paneles de pared, indique las dimensiones por sus caras exteriores y, en los lados sin revestir, por las caras de los pilares. Sin paneles, las medidas son por las caras exteriores de los pilares extremos. Indique las paredes revestidas y el espesor de los paneles.
- «Por anchuras completas de paneles de pared» — indique un número entero positivo de paneles en ambas direcciones. Este modo requiere paneles en las cuatro paredes. Indique anchura útil y espesor, revise las dimensiones exteriores calculadas y confirme si son adecuadas.
Los voladizos y el porche se indican por separado de a y b; las dimensiones exteriores también excluyen los remates de chapa. Para medidas exteriores, introduzca las dimensiones elegidas sin convertirlas usted mismo a distancias entre ejes. Si el espacio tiene una limitación, indíquela en «Información adicional».

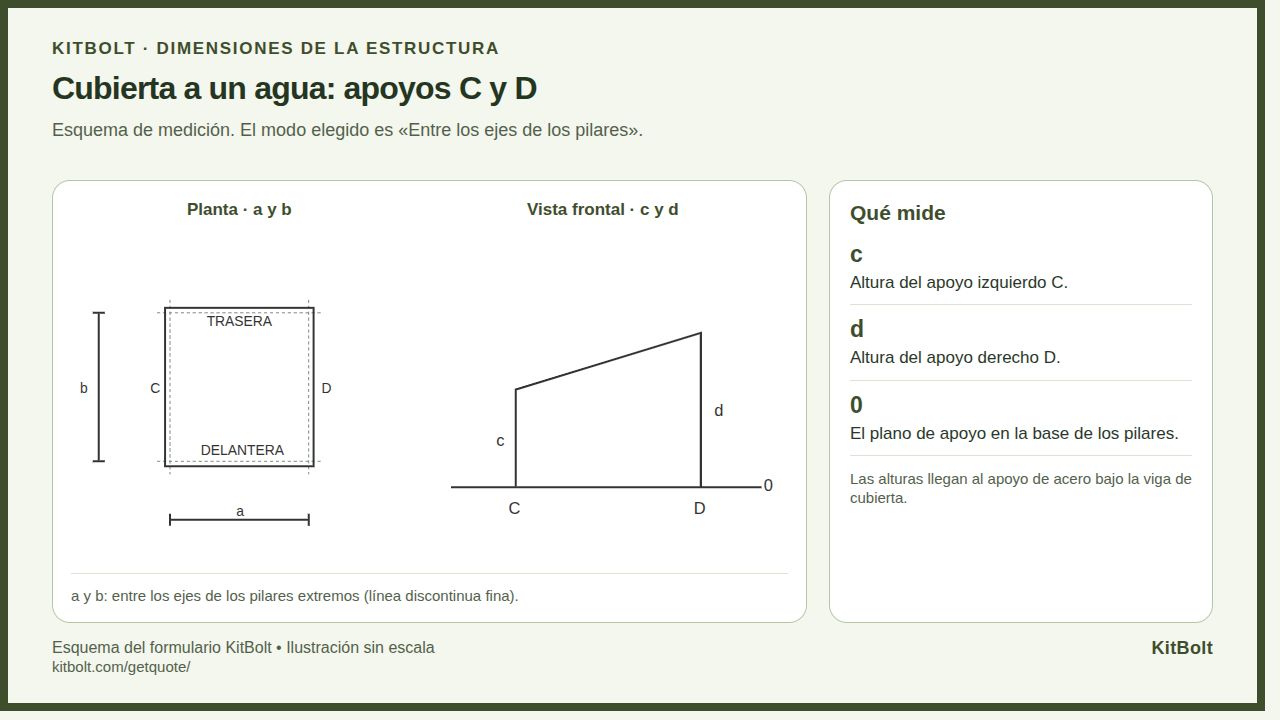

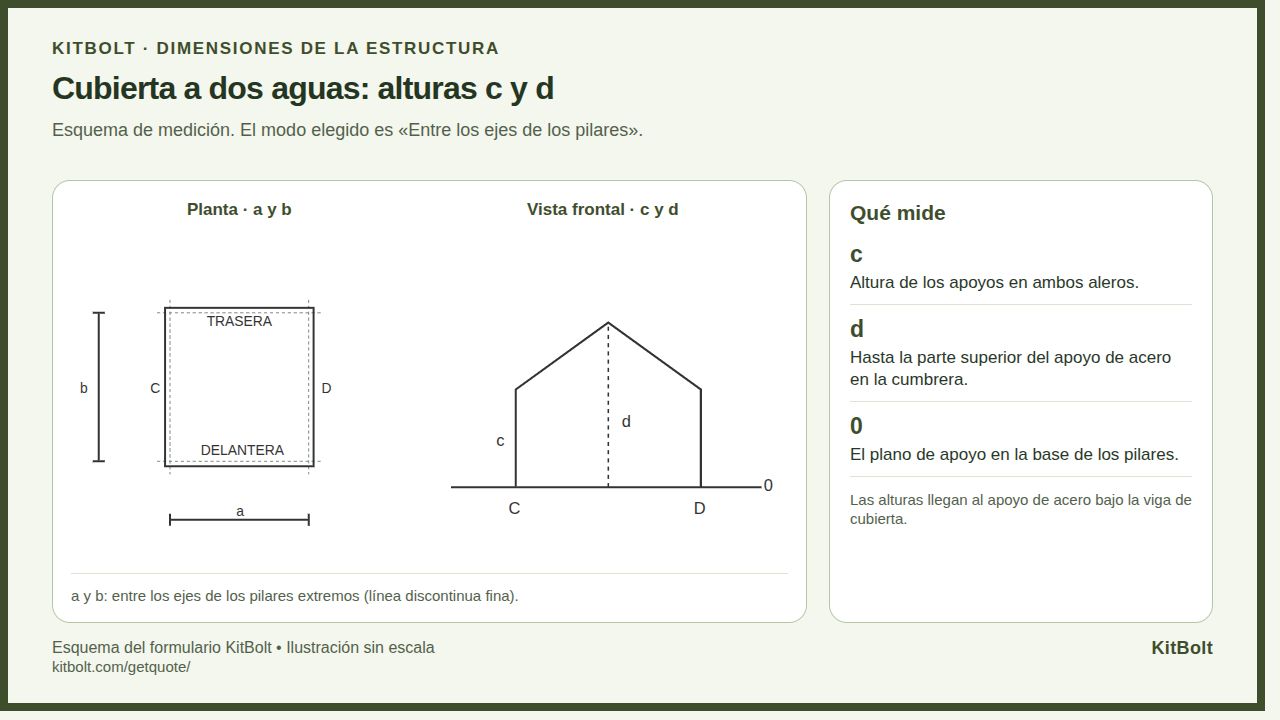

Alturas c y d: de la base al apoyo de acero
| Dimensión | Cubierta a un agua | Cubierta a dos aguas |
|---|---|---|
| c | Parte superior del apoyo izquierdo C | Parte superior de los apoyos en los aleros |
| d | Parte superior del apoyo derecho D | Parte superior del apoyo de acero en la cumbrera |
Ambas alturas parten del plano de apoyo en la base de los pilares, marcado con 0. Se miden hasta el apoyo bajo la viga del tejado. La altura libre interior y el borde superior de la cubierta son magnitudes diferentes. Si solo conoce la altura libre deseada, descríbala para aclararla.
Con cubierta a dos aguas, la posición de la cumbrera se indica como porcentaje entre los ejes C y D, desde C. 50% significa en el centro. Si todavía no ha elegido cubierta, utilice el asesoramiento y deje las alturas desconocidas por aclarar.
Paneles, aleros, suelo y porche
Para los paneles, utilice la ficha técnica. En un panel de pared, indique el espesor total; en uno de cubierta, el espesor nominal sin la nervadura saliente. La anchura útil es la anchura cubierta tras unirlo al panel contiguo. Compruebe si los 1000 mm mostrados corresponden a su producto. Otras anchuras útiles se aclaran al preparar el presupuesto. Añada fabricante, modelo o enlace, si dispone de ellos.
Mida cada voladizo de cubierta horizontalmente desde el eje de los pilares extremos. En un lado sin voladizo, indique 0. No mida siguiendo la pendiente del tejado.
Para el suelo metálico interior, indique el nivel desde la misma base 0 hasta la parte superior de los perfiles de acero, sin pavimento. Se admite el nivel 0. El formulario ofrece un entramado para toda la superficie; describa por separado un suelo parcial. Elevar el suelo no cambia el origen de c y d ni de los huecos.
Para el porche, indique la proyección horizontal desde el eje del pilar hasta el borde exterior del entramado de vigas. Al seleccionar lados completos adyacentes se incluye también la esquina. Para un porche parcial, describa el lado, la longitud y la posición. Añada el nivel, el pavimento y el uso deseados; la cubierta y los apoyos se definen por separado.
Huecos y revisión antes del envío
Indique las dimensiones libres entre los perfiles de acero para la puerta o ventana, no la dimensión exterior del marco. x0 llega al borde más cercano del hueco: en C/D desde el frente, en la pared delantera/trasera desde el extremo izquierdo C. z0 va de la base 0 al borde inferior. Use el origen del esquema y describa cualquier duda sobre la posición.
Revise el resumen. Utilice la opción de aclaración o asesoramiento donde esté disponible. Si no conoce la anchura o longitud obligatorias, contáctenos antes del envío; no sustituya una dimensión desconocida por 0. Lea cómo funciona la solicitud de un kit a medida y la diferencia entre un precio de ejemplo y un presupuesto personalizado. Los ejemplos con precios muestran configuraciones para comparar.
