Για εξατομικευμένη προσφορά χρειάζεται να γνωρίζουμε όχι μόνο τις διαστάσεις αλλά και τι ακριβώς μετράτε. Ετοιμάστε απλό σχέδιο με σημειωμένες πλευρές, στέγη, δάπεδο, βεράντα και ανοίγματα. Έπειτα συμπληρώστε τη φόρμα μεταλλικής κατασκευής σύμφωνα με τις διαστάσεις σας. Η KitBolt προσφέρει μεταλλικά κιτ για συναρμολόγηση με κοχλιωτές συνδέσεις από τον πελάτη· τα πάνελ και οι επιστρώσεις δαπέδων παρέχονται από εσάς.
Ξεκινήστε με τον προσανατολισμό και τις μονάδες μέτρησης
Κοιτάξτε την κάτοψη από πάνω: C είναι η αριστερή πλευρά, D η δεξιά, η εμπρόσθια είναι κάτω και η οπίσθια πάνω. Η αρχή βρίσκεται στην εμπρόσθια αριστερή γωνία. Το πλάτος a είναι μεταξύ των πλευρών C και D· το μήκος b είναι από την μπροστινή προς την πίσω πλευρά. Χρησιμοποιήστε τις ίδιες ενδείξεις στο σκαρίφημά σας.
Οι διαστάσεις της κατασκευής, των προβόλων, της βεράντας και των ανοιγμάτων είναι σε μέτρα, για παράδειγμα 3,20 m. Το πάχος και το ωφέλιμο πλάτος των πάνελ είναι σε χιλιοστά. Μην μεταφέρετε τιμή σε πεδίο με διαφορετική μονάδα μέτρησης.
Επιλέξτε τι σημαίνουν a και b
Η ερώτηση «Πώς να καθορίσουμε το πλάτος και το μήκος;» έχει τρεις επιλογές:
- «Μεταξύ των αξόνων των υποστυλωμάτων» — δηλώνετε τις αποστάσεις μεταξύ των κεντρικών γραμμών των ακραίων υποστυλωμάτων.
- «Ακριβείς εξωτερικές διαστάσεις» — με πάνελ τοίχου δηλώνετε το περίγραμμα στις εξωτερικές επιφάνειές τους και στις μη επενδυμένες πλευρές στις επιφάνειες των υποστυλωμάτων. Χωρίς πάνελ τοίχου, οι διαστάσεις αφορούν τις εξωτερικές επιφάνειες των ακραίων υποστυλωμάτων. Δηλώστε ποιοι τοίχοι θα επενδυθούν και το πάχος των πάνελ.
- «Με βάση ολόκληρα ωφέλιμα πλάτη των πάνελ τοίχου» — δηλώνετε θετικό ακέραιο αριθμό πάνελ και στις δύο κατευθύνσεις. Αυτός ο τρόπος απαιτεί πάνελ και στους τέσσερις τοίχους. Δηλώστε το ωφέλιμο πλάτος και το πάχος, ελέγξτε τις υπολογισμένες εξωτερικές διαστάσεις και επιβεβαιώστε αν σας εξυπηρετούν.
Οι πρόβολοι και η βεράντα συμπληρώνονται ξεχωριστά από τα a και b· οι εξωτερικές διαστάσεις εξαιρούν και τα τελειώματα λαμαρίνας. Για εξωτερικές διαστάσεις, εισαγάγετε το επιλεγμένο περίγραμμα χωρίς να το μετατρέψετε μόνοι σας σε διαστάσεις αξόνων. Αν ο χώρος έχει περιορισμό, καταγράψτε τον στις «Πρόσθετες πληροφορίες».

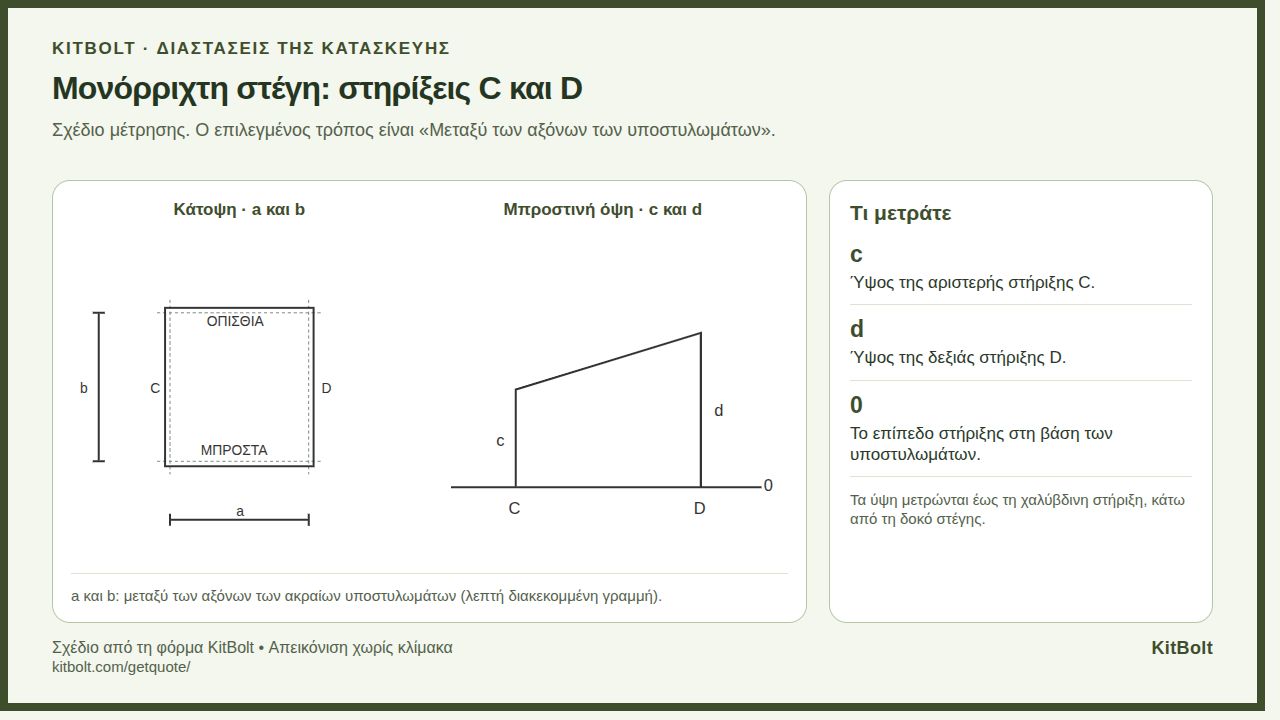

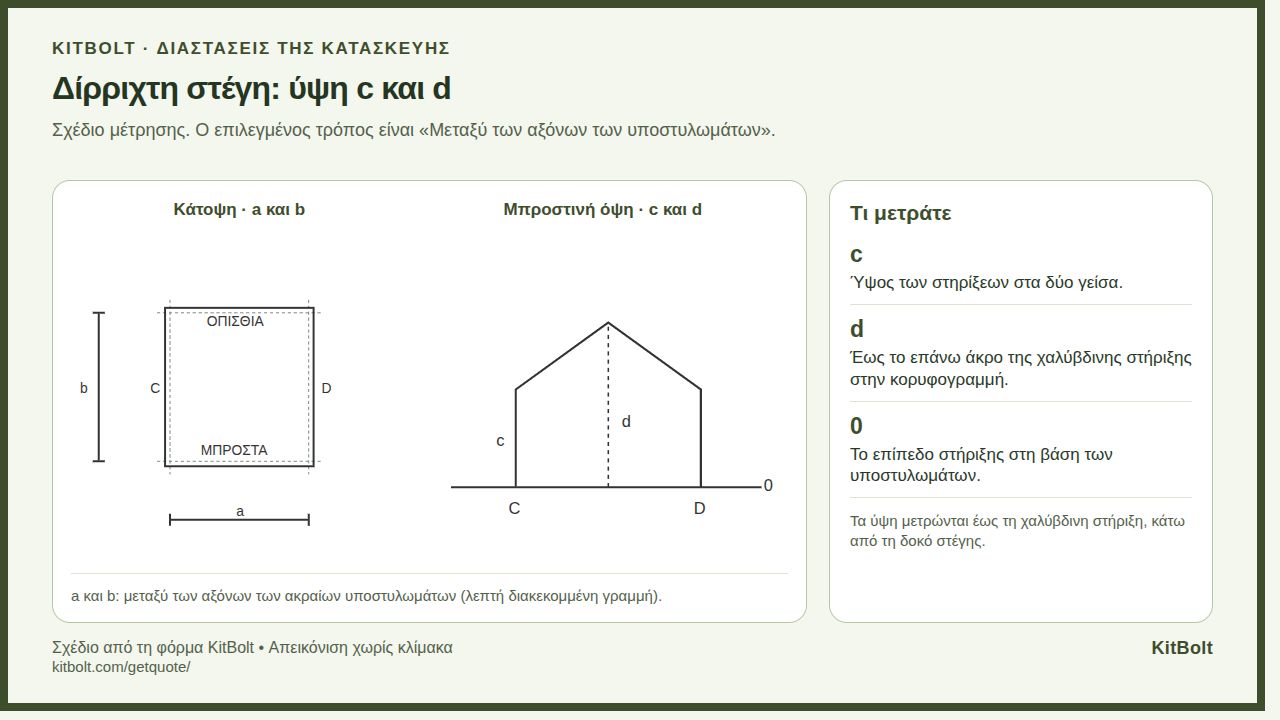

Ύψη c και d: από τη βάση έως τη χαλύβδινη στήριξη
| Διάσταση | Μονόρριχτη στέγη | Δίρριχτη στέγη |
|---|---|---|
| c | Επάνω άκρο της αριστερής στήριξης C | Επάνω άκρο των στηρίξεων στα γείσα |
| d | Επάνω άκρο της δεξιάς στήριξης D | Επάνω άκρο της χαλύβδινης στήριξης στην κορυφογραμμή |
Και τα δύο ύψη ξεκινούν από το επίπεδο στήριξης στη βάση των υποστυλωμάτων, που σημειώνεται με 0. Φτάνουν έως τη στήριξη κάτω από τη δοκό της στέγης. Το ελεύθερο εσωτερικό ύψος και η επάνω επιφάνεια της επικάλυψης της στέγης είναι διαφορετικά μεγέθη. Αν γνωρίζετε μόνο το επιθυμητό ελεύθερο ύψος, περιγράψτε το για διευκρίνιση.
Στη δίρριχτη στέγη η θέση της κορυφογραμμής ορίζεται ως ποσοστό μεταξύ των αξόνων C και D, ξεκινώντας από τον C. Το 50% σημαίνει στη μέση. Αν δεν έχετε ακόμη επιλέξει στέγη, χρησιμοποιήστε την επιλογή συμβουλής και αφήστε τα άγνωστα ύψη προς διευκρίνιση.
Πάνελ, γείσα, δάπεδο και βεράντα
Για τα πάνελ χρησιμοποιήστε το τεχνικό δελτίο. Στο πάνελ τοίχου δηλώστε το συνολικό πάχος· στο πάνελ στέγης το ονομαστικό πάχος χωρίς την προεξέχουσα νεύρωση. Το ωφέλιμο πλάτος είναι το καλυπτόμενο πλάτος μετά τη σύνδεση με το διπλανό πάνελ. Ελέγξτε αν τα εμφανιζόμενα 1000 mm αντιστοιχούν στο προϊόν σας. Άλλο ωφέλιμο πλάτος διευκρινίζεται κατά την προετοιμασία της προσφοράς. Προσθέστε κατασκευαστή, μοντέλο ή σύνδεσμο αν τα διαθέτετε.
Μετρήστε κάθε προεξοχή στέγης οριζόντια από τον άξονα των ακραίων υποστυλωμάτων. Για πλευρά χωρίς προεξοχή εισαγάγετε 0. Μην μετράτε κατά μήκος της κλίσης της στέγης.
Για εσωτερικό μεταλλικό δάπεδο δηλώστε τη στάθμη από την ίδια βάση 0 έως το επάνω άκρο των χαλύβδινων προφίλ, χωρίς την επίστρωση. Η στάθμη 0 επιτρέπεται. Η φόρμα προσφέρει δοκούς για όλη την επιφάνεια· περιγράψτε ξεχωριστά μερικό δάπεδο. Το υπερυψωμένο δάπεδο δεν αλλάζει την αρχή για c και d ή για τα ανοίγματα.
Για τη βεράντα δηλώστε την οριζόντια προεξοχή από τον άξονα του υποστυλώματος έως το εξωτερικό άκρο των δοκών δαπέδου. Όταν επιλέγονται γειτονικές ολόκληρες πλευρές, περιλαμβάνεται και η γωνία. Για μερική βεράντα περιγράψτε πλευρά, μήκος και θέση. Προσθέστε επιθυμητή στάθμη, επίστρωση και χρήση· η στέγη και οι στηρίξεις διευκρινίζονται ξεχωριστά.
Ανοίγματα και έλεγχος πριν από την αποστολή
Δηλώστε τις ελεύθερες διαστάσεις μεταξύ των χαλύβδινων προφίλ για την πόρτα ή το παράθυρο, όχι την εξωτερική διάσταση της κάσας. Το x0 φτάνει έως το κοντινό άκρο του ανοίγματος: στον C/D από το μπροστινό άκρο, στον μπροστινό/πίσω τοίχο από το αριστερό άκρο C. Το z0 μετρά από τη βάση 0 έως το κάτω άκρο. Χρησιμοποιήστε την αφετηρία που σημειώνεται στο σχέδιο και περιγράψτε τυχόν ασαφή θέση.
Ελέγξτε τη σύνοψη. Χρησιμοποιήστε την επιλογή διευκρίνισης ή συμβουλής όπου υπάρχει. Αν δεν γνωρίζετε το υποχρεωτικό πλάτος ή μήκος, επικοινωνήστε μαζί μας πριν από την αποστολή· μην αντικαθιστάτε άγνωστη διάσταση με 0. Διαβάστε πώς υποβάλλεται το αίτημα κιτ στα μέτρα σας και πώς διαφέρουν η ενδεικτική τιμή και η εξατομικευμένη προσφορά. Τα παραδείγματα με τιμές δείχνουν διαμορφώσεις για σύγκριση.
