Per un preventivo personalizzato è importante conoscere le dimensioni e ciò che sta misurando. Prepari un semplice schizzo con lati, tetto, pavimento, veranda e aperture indicati. Poi compili il modulo per una struttura metallica secondo le Sue dimensioni. KitBolt offre kit metallici da assemblare con bulloni a cura del cliente; i pannelli e i rivestimenti del pavimento sono forniti da Lei.
Inizi dall'orientamento e dalle unità di misura
Osservi la pianta dall'alto: C è il lato sinistro, D quello destro, la parte anteriore è in basso e quella posteriore in alto. L'origine è l'angolo anteriore sinistro. La larghezza a è tra i lati C e D; la lunghezza b va dalla parte anteriore a quella posteriore. Utilizzi le stesse indicazioni sul Suo schizzo.
Le dimensioni di struttura, sporgenze, veranda e aperture sono in metri, ad esempio 3,20 m. Lo spessore e la larghezza utile dei pannelli sono in millimetri. Non trasferisca un valore in un campo con un'altra unità di misura.
Scelga il significato di a e b
La domanda «Come determiniamo larghezza e lunghezza?» offre tre opzioni:
- «Tra gli assi delle colonne» — indichi le distanze tra gli assi delle colonne esterne.
- «Dimensioni esterne esatte» — con pannelli delle pareti, indichi l'ingombro sulle loro facce esterne e, sui lati non rivestiti, sulle facce delle colonne. Senza pannelli, le misure sono sulle facce esterne delle colonne esterne. Indichi pareti rivestite e spessore dei pannelli.
- «Per larghezze intere dei pannelli delle pareti» — indichi un numero intero positivo di pannelli nelle due direzioni. Questa modalità richiede pannelli su tutte e quattro le pareti. Indichi larghezza utile e spessore, controlli l'ingombro esterno calcolato e confermi se è adatto.
Sporgenze e veranda si indicano separatamente da a e b; l'ingombro esterno esclude anche le scossaline. Per dimensioni esterne, inserisca l'ingombro scelto senza convertirlo autonomamente in distanze tra assi. Se lo spazio ha un limite, lo descriva nelle «Informazioni aggiuntive».

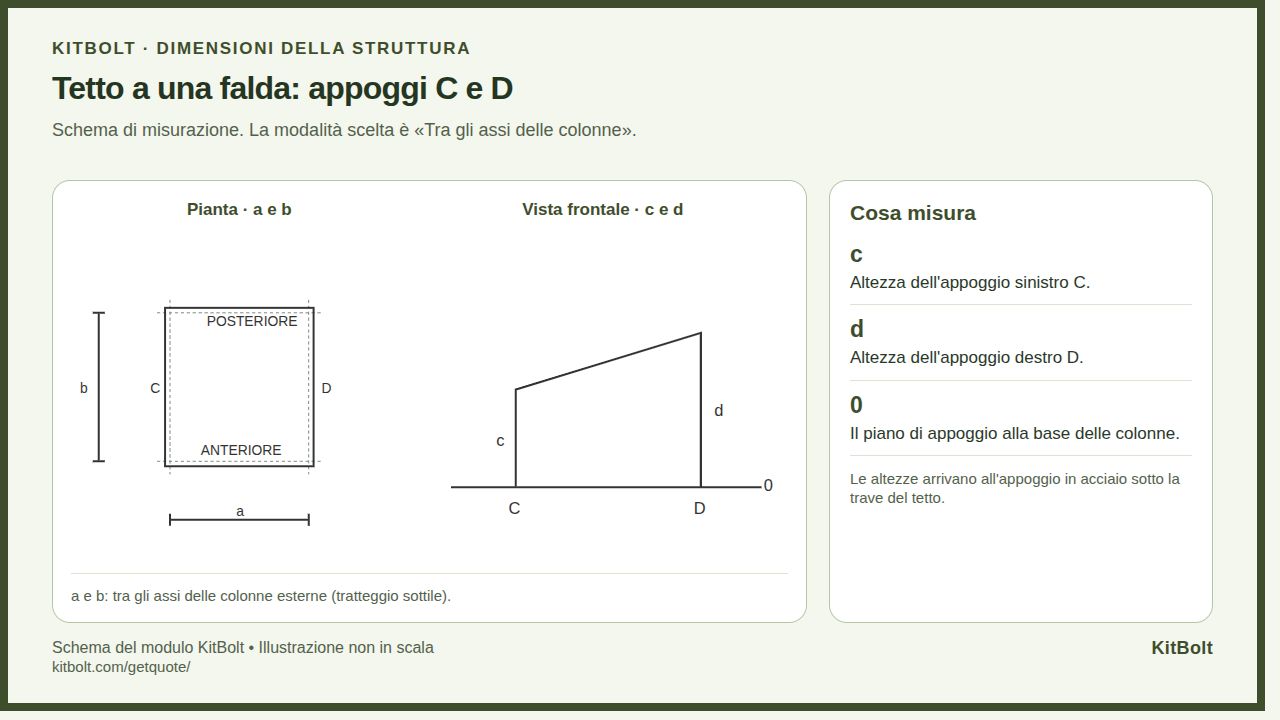

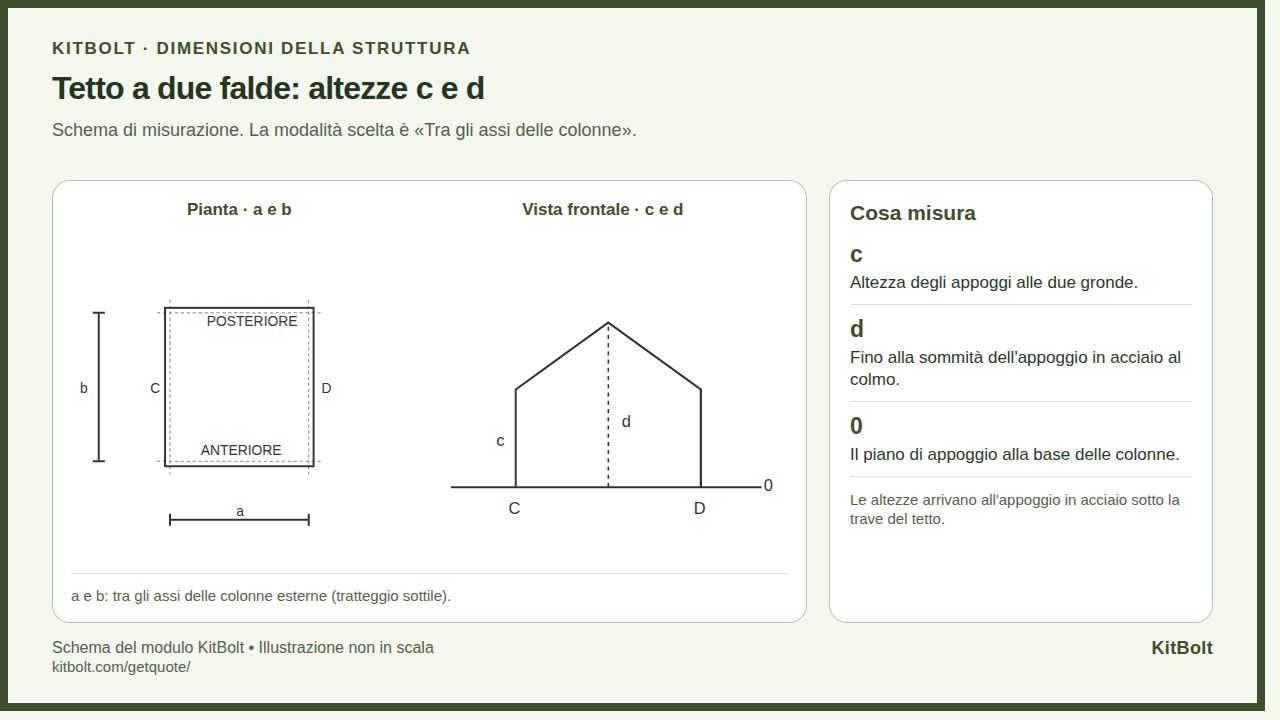

Altezze c e d: dalla base all'appoggio in acciaio
| Dimensione | Tetto a una falda | Tetto a due falde |
|---|---|---|
| c | Sommità dell'appoggio sinistro C | Sommità degli appoggi in gronda |
| d | Sommità dell'appoggio destro D | Sommità dell'appoggio in acciaio al colmo |
Entrambe le altezze partono dal piano di appoggio alla base delle colonne, indicato con 0. Si misurano fino all'appoggio sotto la trave del tetto. L'altezza libera interna e il bordo superiore della copertura sono grandezze diverse. Se conosce soltanto l'altezza libera desiderata, la descriva per poterla chiarire.
Con tetto a due falde, la posizione del colmo si indica come percentuale tra gli assi C e D, a partire da C. 50% significa al centro. Se il tetto non è ancora scelto, utilizzi la consulenza e lasci le altezze ignote da chiarire.
Pannelli, gronde, pavimento e veranda
Per i pannelli utilizzi la scheda tecnica. Per un pannello da parete indichi lo spessore totale; per uno da tetto, lo spessore nominale senza la nervatura sporgente. La larghezza utile è quella coperta dopo il collegamento al pannello adiacente. Verifichi se i 1000 mm visualizzati corrispondono al Suo prodotto. Altre larghezze utili si chiariscono nella preparazione del preventivo. Aggiunga produttore, modello o link, se disponibili.
Misuri ogni sporgenza del tetto orizzontalmente dall'asse delle colonne esterne. Per un lato senza sporgenza inserisca 0. Non misuri lungo la pendenza del tetto.
Per il pavimento metallico interno indichi il livello dalla stessa base 0 alla sommità dei profili in acciaio, senza pavimentazione. Il livello 0 è ammesso. Il modulo propone un'orditura per l'intera superficie; descriva separatamente un pavimento parziale. Un pavimento rialzato non modifica l'origine di c e d né delle aperture.
Per la veranda indichi la sporgenza orizzontale dall'asse della colonna al bordo esterno dell'orditura di travi. Se seleziona lati adiacenti interi, è incluso anche l'angolo. Per una veranda parziale descriva lato, lunghezza e posizione. Aggiunga livello, pavimentazione e utilizzo desiderati; tetto e sostegni si definiscono separatamente.
Aperture e verifica prima dell'invio
Indichi le dimensioni libere tra i profili in acciaio per porta o finestra, non la dimensione esterna del telaio. x0 arriva al bordo vicino dell'apertura: su C/D dalla parte anteriore, sulla parete anteriore/posteriore dal bordo sinistro C. z0 va dalla base 0 al bordo inferiore. Usi l'origine indicata nello schema e descriva eventuali dubbi sulla posizione.
Controlli il riepilogo. Utilizzi l'opzione di chiarimento o consulenza dove disponibile. Se non conosce larghezza o lunghezza obbligatorie, ci contatti prima dell'invio; non sostituisca una dimensione ignota con 0. Legga come funziona la richiesta di un kit su misura e la differenza tra prezzo esemplificativo e preventivo personalizzato. Gli esempi con prezzi mostrano configurazioni da confrontare.
