Для индивидуального расчета необходимы размеры и четкое понимание того, что вы измеряете. Подготовьте простой эскиз, показывающий стороны, крышу, пол, веранду и проемы. Затем завершите форма для металлоконструкции по вашим размерам. KitBolt поставляет металлические комплекты для болтовой сборки заказчиком; Панели и настил поставляются вами.
Начните с ориентации и единиц измерения.
Посмотрите на план сверху: C — левая сторона, D — правая, передняя часть — внизу, задняя — вверху. Начало координат — передний левый угол. Ширина a находится между сторонами C и D; длина b это спереди назад. Используйте те же метки на своем эскизе.
Размеры конструкции, свесов, веранды и проемов указаны в метры, например 3,20 м. Толщина панели и эффективная ширина покрытия указаны в миллиметры. Не вводите значение в поле, в котором используются другие единицы измерения.
Выберите, что означают a и b.
Вопрос «Как определить ширину и длину?» имеет три варианта:
- «Между осями колонны» — укажите расстояния между центральными линиями крайних столбцов.
- «Точные внешние размеры» — для стеновых панелей указать огибающую их наружную сторону; на необлицованных сторонах используйте грани колонн. Без стеновых панелей размеры указаны на внешних гранях крайних колонн. Укажите, какие стены будут облицованы и толщину панелей.
- «Вся эффективная ширина стеновых панелей» — введите положительное целое число панелей в обоих направлениях. Для этого режима требуются панели на всех четырех стенах. Укажите эффективную ширину и толщину обложки, просмотрите рассчитанную внешнюю оболочку и подтвердите, подходит ли она вам.
Свесы и веранда вводятся отдельно из a и b; внешняя оболочка также исключает проблески. Для внешних размеров введите выбранную огибающую, не конвертируя ее в оси самостоятельно. Если на сайте есть ограничение по размерам, опишите это в разделе «Дополнительная информация».

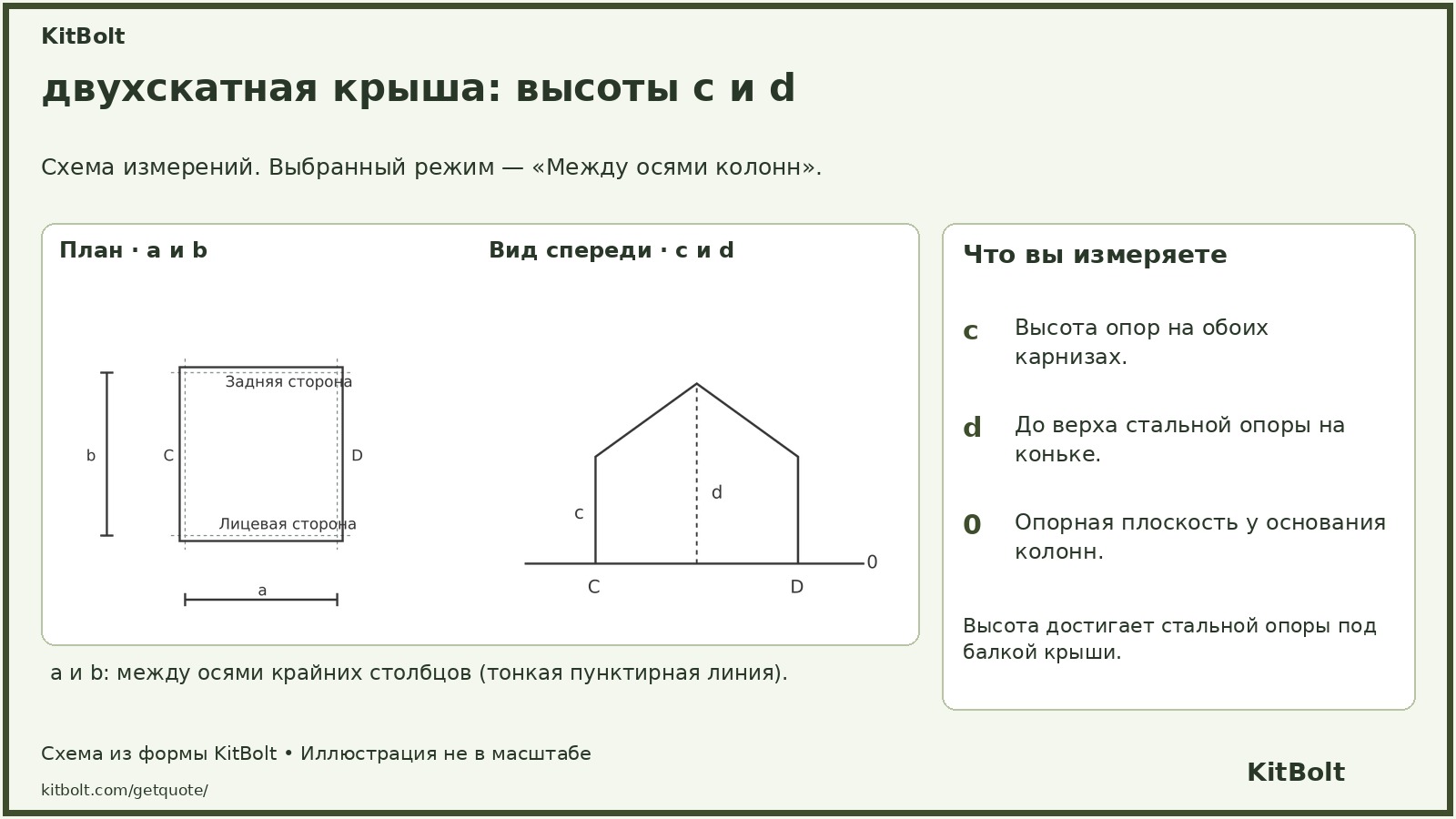

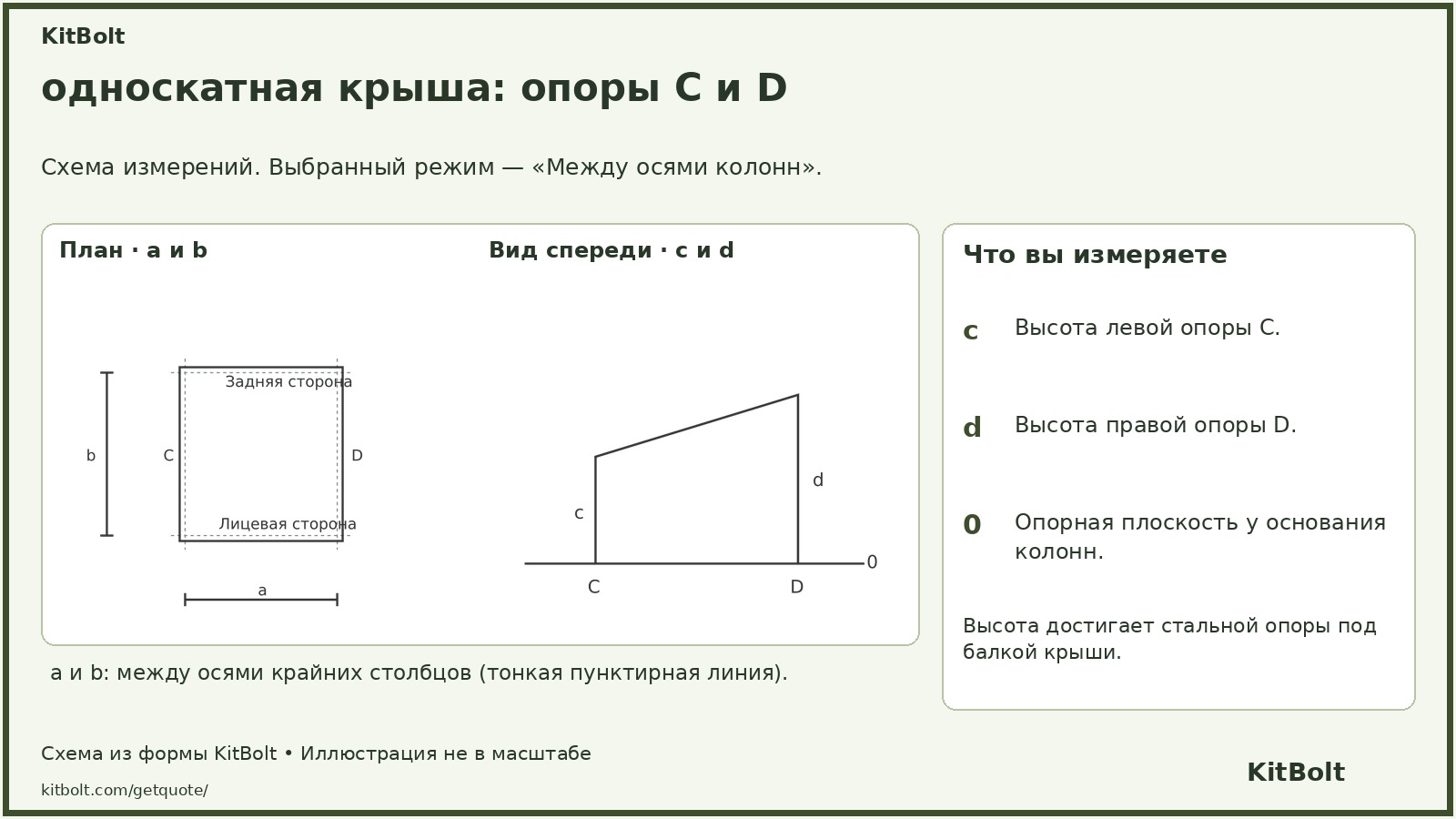

Высоты c и d: от основания до стальной опоры.
| Размер | Односкатная крыша | Двускатная крыша |
|---|---|---|
| c | Верхняя левая опора C | Верхняя часть карнизных опор |
| d | Верхняя правая опора D | Верхняя часть стальной опоры на коньке |
Обе высоты начинаются от опорной плоскости у основания колонн, отмеченной 0. Они заканчиваются у опоры под балкой крыши. Внутренняя высота в свету и верхняя часть кровельного покрытия имеют разные размеры. Если вы знаете только необходимую вам высоту в свету, опишите ее для пояснения.
Для двухскатной крыши положение конька указывается в процентах между осями C и D, начиная с C. 50% означает середину. Если вы еще не выбрали крышу, воспользуйтесь опцией советов и оставьте неизвестные высоты для уточнения.
Панели, свесы, пол и веранда
Используйте технические данные панелей. Для стеновых панелей укажите общую толщину; для панелей крыши номинальная толщина без учета выступающего ребра. Эффективная ширина покрытия — это ширина покрытия после присоединения к соседней панели. Убедитесь, что отображаемый размер 1000 мм соответствует вашему изделию. Иная эффективная ширина уточняется при составлении котировки. Добавьте производителя, модель или ссылку, если есть.
Измерьте каждый свес крыши. горизонтально от оси крайних колонн. Введите 0 для стороны без свеса. Не проводите измерения вдоль ската крыши.
Для внутреннего металлического пола укажите уровень от того же основания 0 до верха стальных профилей, исключая настил. Уровень 0 разрешен. Форма обеспечивает каркас по всей площади пола; опишите частичный этаж отдельно. Фальшпол не меняет начало координат c и d или проемов.
Для веранды укажите горизонтальную проекцию оси колонны на внешний край каркаса пола. Если выбраны полностью примыкающие стороны, включается угол. Для частичной веранды опишите сторону, длину и положение. Добавьте желаемый уровень, настил и предполагаемое использование; крыша и опоры уточняются отдельно.
Вскрытия и проверки перед отправкой
Указать четкие размеры между стальными профилями для двери или окна, а не для размера внешней рамы. x0 достигает ближнего края проема: на C/D он начинается с переднего края; на передней/задней стенке, у левого края C. z0 — от основания 0 до нижнего края. Используйте обозначенное начало координат на диаграмме и опишите любое неясное положение.
Просмотрите резюме. Если возможно, используйте вариант разъяснения или совета. Если вы не знаете необходимую ширину или длину, связаться с нами перед отправкой; не заменяйте неизвестный размер на 0. Прочтите как работает запрос на индивидуальный комплект и чем примерная цена отличается от индивидуального предложения. Примеры по цене покажите конфигурации для сравнения.
