Individuali citata reikalauja matmenų ir aiškaus supratimo, ką matuojate. Paruoškite paprastą eskizą, kuriame pavaizduoti šonai, stogas, grindys, veranda ir angos. Tada užpildykite Jūsų matmenų metalinės konstrukcijos formą. KitBolt tiekia metalinius rinkinius, skirtus klientui montuoti varžtais; plokštes ir paklotus pristatote jūs.
Pradėkite nuo orientacijos ir vienetų
Pažvelkite į planą iš viršaus: C yra kairėje pusėje, D dešinėje, priekyje yra apačioje, o gale - viršuje. Kilmė yra priekinis kairysis kampas. Plotis a yra tarp C ir D šonų; ilgis b yra iš priekio į galą. Savo eskize naudokite tas pačias etiketes.
Konstrukcijos, iškyšų, verandos ir angų matmenys yra viduje metrų, pavyzdžiui, 3,20 m. Nurodytas skydo storis ir efektyvus dangos plotis milimetrų. Neįveskite reikšmės lauke, kuriame naudojamas kitas vienetas.
Pasirinkite, ką reiškia a ir b
Klausimas „Kaip nustatyti plotį ir ilgį?“ turi tris parinktis:
- „Tarp stulpelių ašių“ — nurodyti atstumus tarp atokiausių stulpelių vidurio linijų.
- „Tikslūs išoriniai matmenys“ — sienų plokščių voką nurodykite jų išorinėse pusėse; neplakinamuose šonuose naudokite kolonėlės paviršius. Be sienų plokščių matmenys yra išorinių atokiausių kolonų paviršių. Nurodykite, kurios sienos bus padengtos, ir plokštės storį.
- „Visi efektyvūs sienų plokščių pločiai“ — įveskite teigiamą sveikųjų skaičių skydelių skaičių abiem kryptimis. Šiam režimui reikia plokščių ant visų keturių sienų. Nurodykite efektyvų dangos plotį ir storį, peržiūrėkite apskaičiuotą išorinį voką ir patvirtinkite, ar jis jums tinka.
Iškyšos ir veranda įvedami atskirai nuo a ir b; išorinis vokas taip pat neįtraukiamas. Norėdami nustatyti išorinius matmenis, įveskite pasirinktą voką patys nekonvertuodami jo į ašis. Jei svetainė turi matmenų apribojimą, apibūdinkite jį skiltyje „Papildoma informacija“.

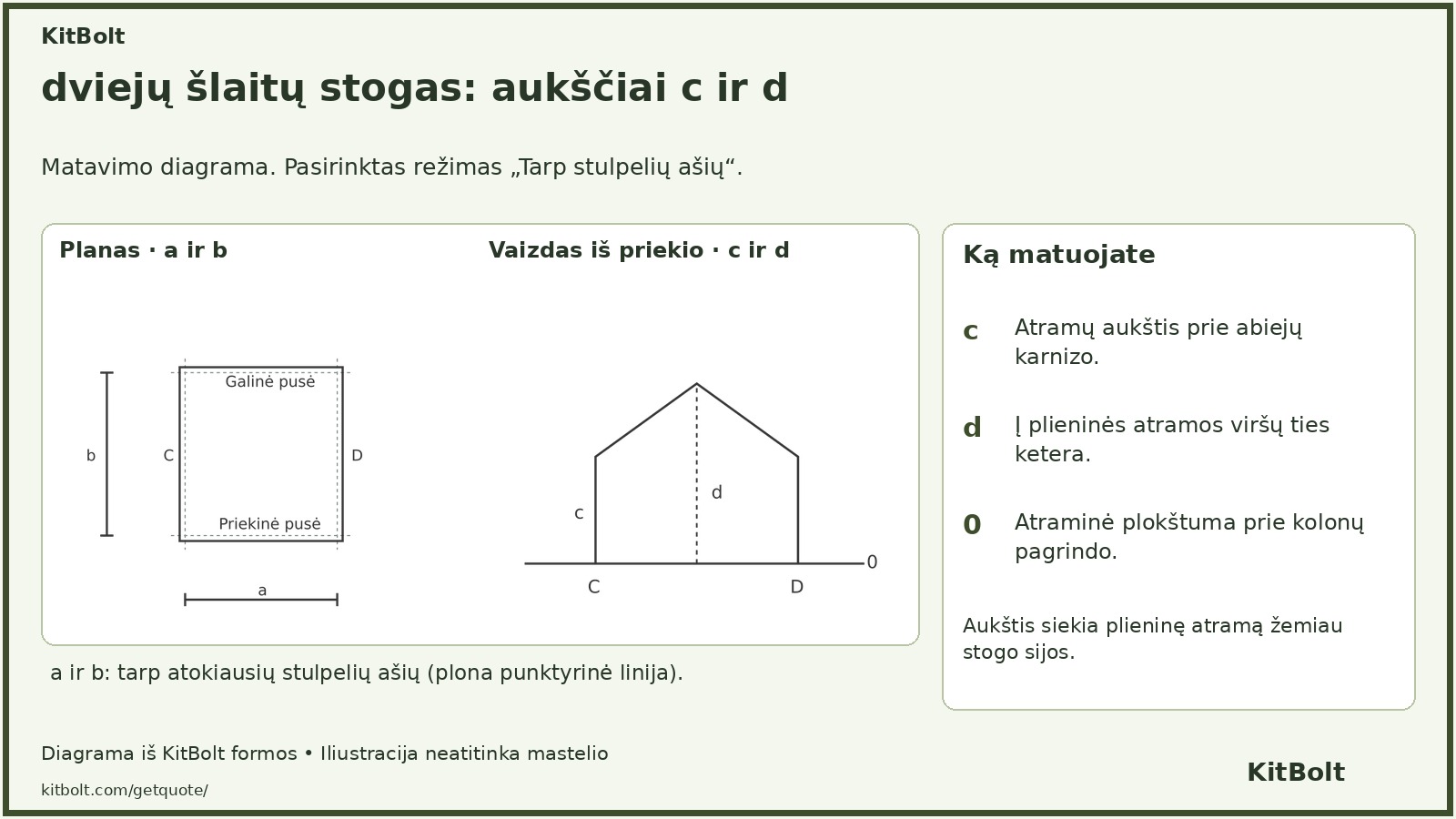

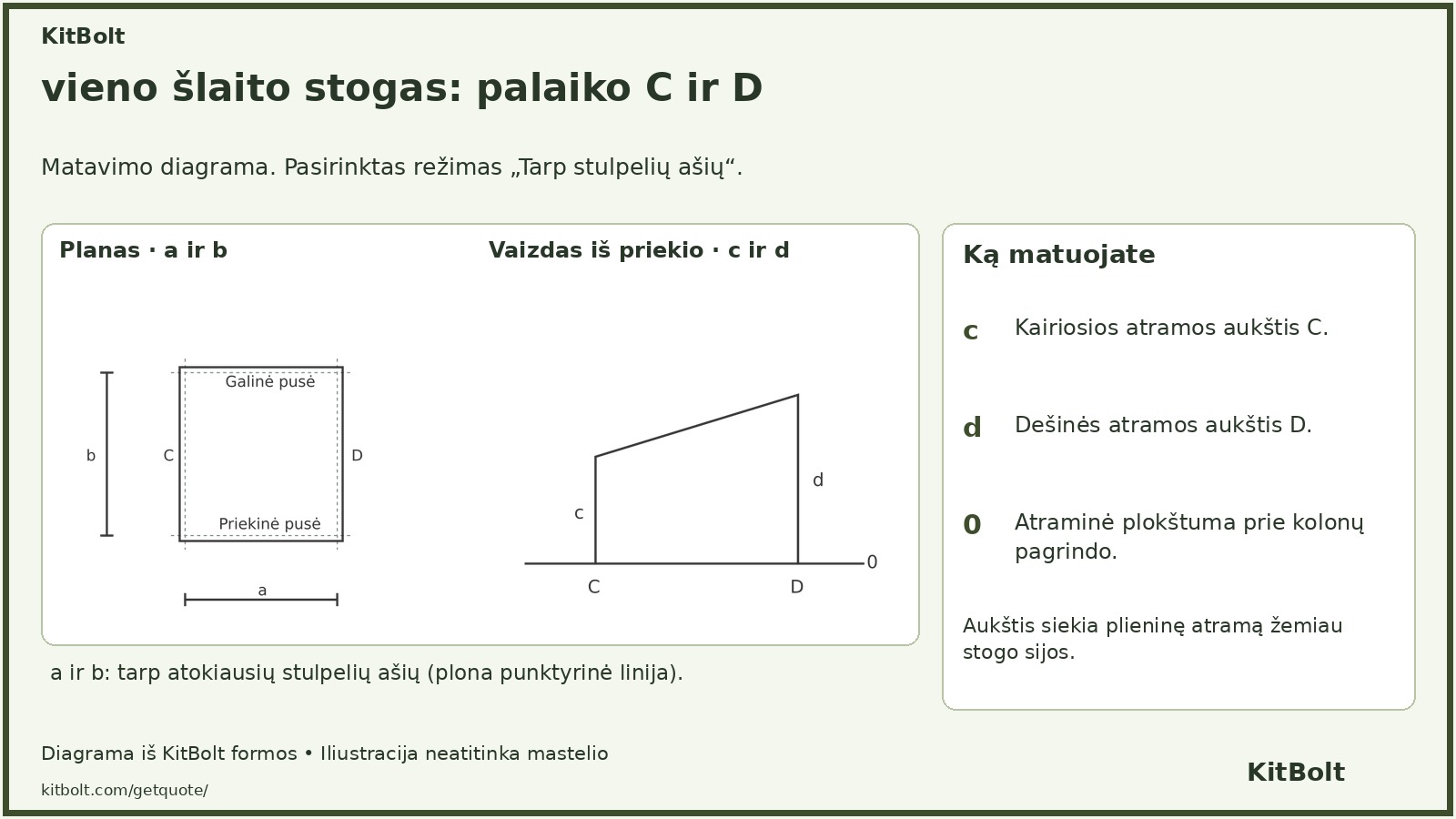

Aukštis c ir d: nuo pagrindo iki plieninės atramos
| Dydis | Vienšlaitis stogas | Dvišlaitis stogas |
|---|---|---|
| c | Viršutinė kairioji atrama C | Viršutinė karnizo atrama |
| d | Viršutinė dešinė atrama D | Plieninės atramos viršuje prie kraigo |
Abu aukščiai prasideda nuo atramos plokštumos prie kolonų pagrindo, pažymėti 0. Jie baigiasi atrama žemiau stogo sijos. Aiškus vidinis aukštis ir stogo dangos viršus yra skirtingi išmatavimai. Jei žinote tik reikiamą aiškų aukštį, apibūdinkite jį, kad paaiškintumėte.
Dvigubo šlaito stogui kraigo padėtis nurodoma procentais tarp ašių C ir D, pradedant nuo C. 50% reiškia vidurį. Jei dar nepasirinkote stogo, pasinaudokite patarimo galimybe ir palikite nežinomus aukščius patikslinimui.
Plokštės, perdangos, grindys ir veranda
Naudokite skydų techninių duomenų lapą. Sienų plokštėms nurodykite bendrą storį; stogo plokštėms – vardinis storis, neįskaitant iškilusios briaunos. Efektyvus dangos plotis yra plotis, padengtas sujungus gretimą plokštę. Patikrinkite, ar rodomas 1000 mm atitinka jūsų gaminį. Rengiant citatą paaiškinamas skirtingas efektyvus plotis. Pridėkite gamintoją, modelį arba nuorodą, jei yra.
Išmatuokite kiekvieną stogo iškyšą horizontaliai nuo atokiausių stulpelių ašies. Įveskite 0 kraštinei be iškyšos. Nematuokite išilgai stogo nuolydžio.
Vidinėms metalinėms grindims nurodykite lygį nuo to paties pagrindo 0 iki plieno profilių viršaus, išskyrus paklotą. Leidžiamas lygis 0. Forma suteikia rėmą per visą grindų plotą; atskirai apibūdinkite dalinį aukštą. Pakeltos grindys nekeičia c ir d arba angų kilmės.
Verandoje nurodykite horizontalią projekciją nuo kolonos ašies iki išorinio grindų rėmo krašto. Kai pasirenkamos visos besiribojančios pusės, įtraukiamas kampas. Dalinei verandai apibūdinkite šoną, ilgį ir padėtį. Pridėkite norimą lygį, paklotą ir numatytą paskirtį; stogas ir atramos nuskaidrinami atskirai.
Atidarymai ir čekiai prieš siunčiant

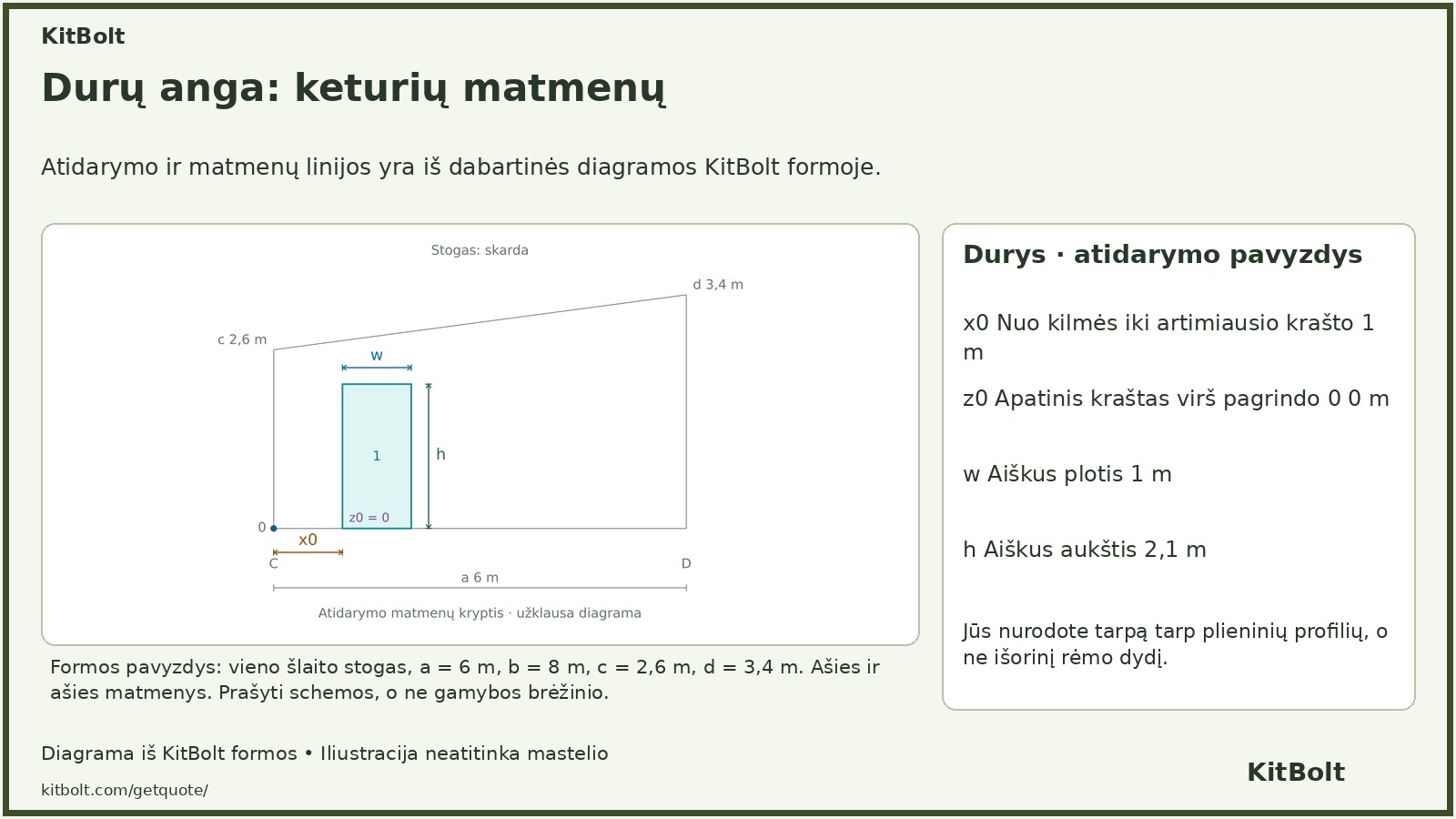

Nurodykite aiškūs matmenys tarp plieninių profilių durims ar langams, o ne išorinio rėmo dydžiui. x0 pasiekia artimiausią angos kraštą: C/D jis prasideda nuo priekinio krašto; priekinėje/galinėje sienelėje, kairiajame krašte C. z0 yra nuo pagrindo 0 iki apatinio krašto. Diagramoje naudokite pažymėtą kilmę ir apibūdinkite bet kokią neaiškią padėtį.
Peržiūrėkite santrauką. Jei įmanoma, naudokite paaiškinimo ar patarimo parinktį. Jei nežinote reikiamo pločio ar ilgio, susisiekite su mumis prieš išsiunčiant; nekeiskite nežinomo matmens 0. Skaitykite kaip veikia individualaus rinkinio užklausa ir kaip pavyzdinė kaina skiriasi nuo individualios kainos. Kainų pavyzdžiai rodyti konfigūracijas palyginimui.
