Posamezna ponudba zahteva dimenzije in jasno razumevanje, kaj merite. Pripravite preprosto skico, ki prikazuje stranice, streho, tla, verando in odprtine. Nato dokončajte oblika za kovinsko konstrukcijo po vaših dimenzijah. KitBolt dobavlja kovinske komplete za montažo z vijaki s strani stranke; plošče in obloge dobavite vi.
Začnite z orientacijo in enotami
Poglejte načrt od zgoraj: C je leva stran, D desna, sprednja stran je spodaj in zadnja stran zgoraj. Izvor je sprednji levi kot. Širina a je med stranicama C in D; dolžina b je od spredaj nazaj. Uporabite iste oznake na svoji skici.
Vpisane so dimenzije konstrukcije, previsov, verande in odprtin metrov, na primer 3,20 m. Debelina plošče in efektivna prekrivna širina sta vpisani milimetrov. Ne vnašajte vrednosti v polje, ki uporablja drugo enoto.
Izberite, kaj pomenita a in b
Vprašanje »Kako naj določimo širino in dolžino?« ima tri možnosti:
- "Med osmi stolpcev" — določite razdalje med srednjicami skrajnih stolpcev.
- "Natančne zunanje mere" — za stenske plošče določite ovoj na njihovi zunanji strani; na neobloženih straneh uporabite ploskve stebrov. Brez stenskih plošč so mere na zunanjih stranicah najbolj oddaljenih stebrov. Navedite, katere stene bodo obložene in debelino plošč.
- "Celotne efektivne širine stenskih plošč" — v obe smeri vnesite pozitivno število plošč celega števila. Ta način zahteva plošče na vseh štirih stenah. Določite efektivno pokrivno širino in debelino, preglejte izračunan zunanji ovoj in se prepričajte, ali vam ustreza.
Previsi in veranda se vnesejo ločeno od a in b; zunanja ovojnica prav tako izključuje obrobe. Za zunanje dimenzije vnesite izbrano ovojnico, ne da bi jo sami pretvarjali v osi. Če ima spletno mesto dimenzijsko omejitev, jo opišite v »Dodatne informacije«.

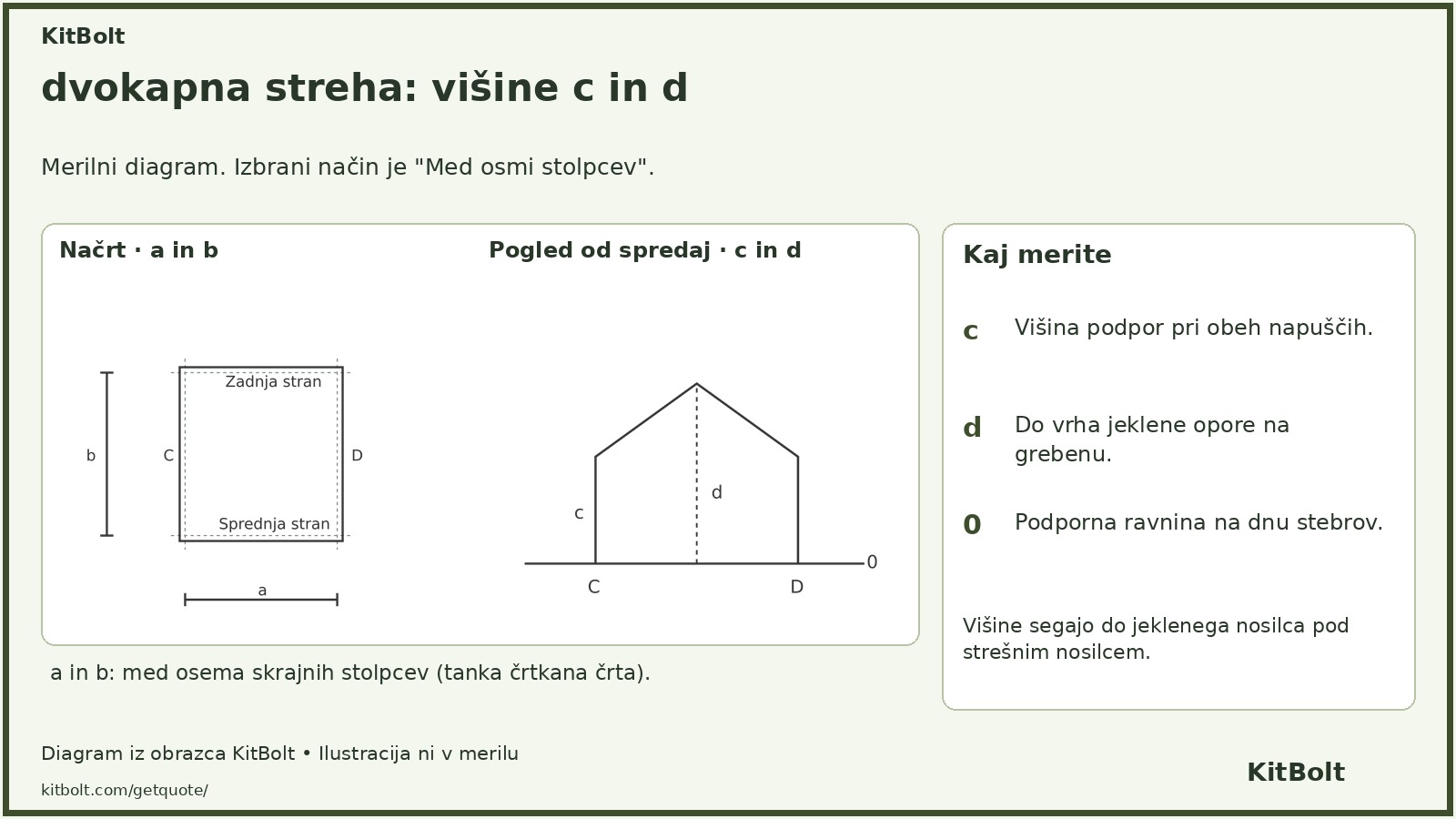

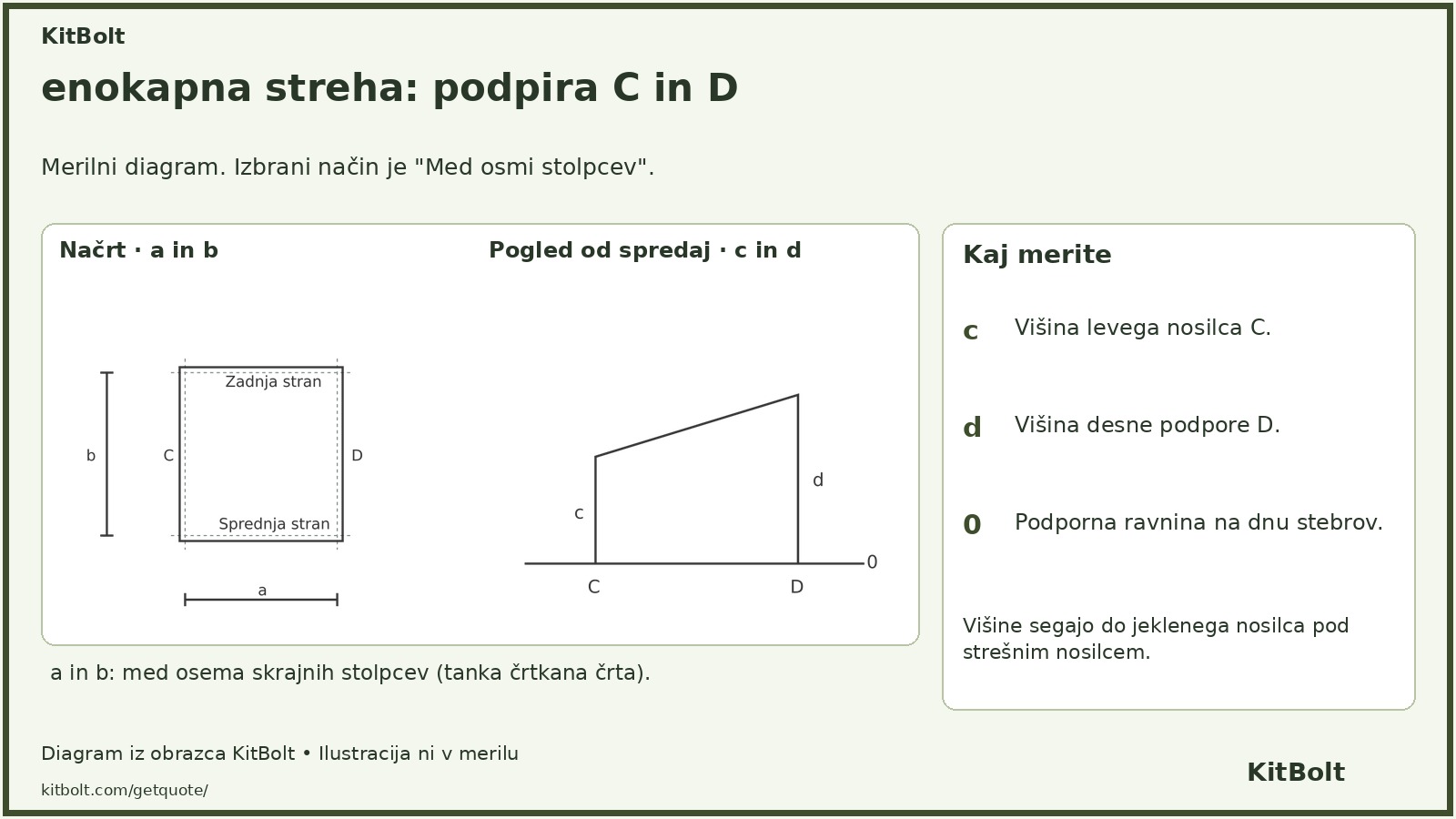

Višini c in d: od podlage do jeklene podpore
| Velikost | Enokapna streha | Dvokapna streha |
|---|---|---|
| c | Zgornja leva podpora C | Zgornja podpora za napušč |
| d | Zgornja desna podpora D | Vrh jeklene podpore na grebenu |
Obe višini se začneta od nosilne ravnine na dnu stebrov, označeno 0. Končajo se pri nosilcu pod strešnim tramom. Čista notranja višina in vrh strešne kritine sta različnih mer. Če poznate samo čisto višino, ki jo potrebujete, jo opišite za pojasnilo.
Za dvokapno streho je položaj slemena določen v odstotkih med osema C in D, začenši s C. 50% pomeni sredino. Če strehe še niste izbrali, uporabite možnost svetovanja in pustite neznane višine za pojasnilo.
Paneli, previsi, tla in veranda
Uporabite tehnični list plošč. Za stenske plošče navedite skupno debelino; za strešne plošče nazivna debelina brez dvignjenega rebra. Efektivna pokrivna širina je pokrita širina po spajanju sosednje plošče. Preverite, ali se prikazani 1000 mm ujema z vašim izdelkom. Drugačna efektivna širina je pojasnjena pri pripravi ponudbe. Dodajte proizvajalca, model ali povezavo, če je na voljo.
Izmerite vsak previs strehe vodoravno od osi skrajnih stebrov. Vnesite 0 za stran brez previsa. Ne merite vzdolž naklona strehe.
Za notranja kovinska tla določite nivo od iste podlage 0 do vrha jeklenih profilov, razen talne obloge. Stopnja 0 je dovoljena. Oblika zagotavlja okvir čez celotno površino tal; ločeno opišite delno etažo. Dvignjena tla ne spremenijo izvora za c in d ali za odprtine.
Za verando določite vodoravno projekcijo od osi stebra do zunanjega roba talnega okvirja. Kjer so izbrane celotne sosednje stranice, je vključen vogal. Za delno verando opišite stran, dolžino in položaj. Dodajte želeno raven, pod in predvideno uporabo; streha in nosilci so pojasnjeni ločeno.
Odprtine in pregledi pred pošiljanjem
Navedite čiste dimenzije med jeklenimi profili za vrata ali okna, namesto zunanje velikosti okvirja. x0 doseže bližnji rob odprtine: pri C/D se začne na sprednjem robu; na sprednji/zadnji steni, na levem robu C. z0 je od baze 0 do spodnjega roba. Uporabite označeno izhodišče v diagramu in opišite vse nejasne položaje.
Preglejte povzetek. Uporabite možnost pojasnila ali nasveta, kjer je na voljo. Če ne poznate zahtevane širine ali dolžine, kontaktirajte nas pred pošiljanjem; ne zamenjaj neznane dimenzije z 0. Preberi kako deluje zahteva za komplet po meri in kako se vzorčna cena razlikuje od posamezne ponudbe. Cenovni primeri pokaži konfiguracije za primerjavo.
