Et individuelt tilbud kræver dimensionerne og en klar forståelse af, hvad du måler. Forbered en simpel skitse, der viser sider, tag, gulv, veranda og åbninger. Fuldfør derefter formen til en metalstruktur i dine dimensioner. KitBolt leverer metalsæt til boltet samling af kunden; paneler og dæk er leveret af dig.
Start med orientering og enheder
Se på planen fra oven: C er venstre side, D højre, forsiden er nederst og bagsiden øverst. Oprindelsen er det forreste venstre hjørne. Bredden a er mellem siderne C og D; længden b er fra forsiden til bagsiden. Brug de samme etiketter på din skitse.
Dimensioner på strukturen, udhæng, veranda og åbninger er i meter, for eksempel 3,20 m. Paneltykkelse og effektiv dækbredde er inde millimeter. Indtast ikke en værdi i et felt, der bruger en anden enhed.
Vælg, hvad a og b betyder
Spørgsmålet ’Hvordan skal vi bestemme bredden og længden?’ har tre muligheder:
- 'Mellem søjleakser' — angiv afstande mellem centerlinjerne i de yderste søjler.
- 'Nøjagtige ydre dimensioner' — for vægpaneler, angiv kuverten på deres yderside; på ubeklædte sider skal du bruge søjlefladerne. Uden vægpaneler er målene ved ydersiden af de yderste søjler. Angiv hvilke vægge der skal beklædes og paneltykkelse.
- 'Hele effektive bredder af vægpaneler' — indtast en positiv heltalspanelantal i begge retninger. Denne tilstand kræver paneler på alle fire vægge. Angiv den effektive omslagsbredde og tykkelse, gennemgå den beregnede udvendige kuvert og bekræft, om den passer dig.
Udhæng og verandaen indtastes separat fra a og b; den udvendige kuvert omfatter også inddækninger. For udvendige mål skal du indtaste den valgte konvolut uden selv at konvertere den til akser. Hvis webstedet har en dimensionsbegrænsning, skal du beskrive det i 'Yderligere oplysninger'.

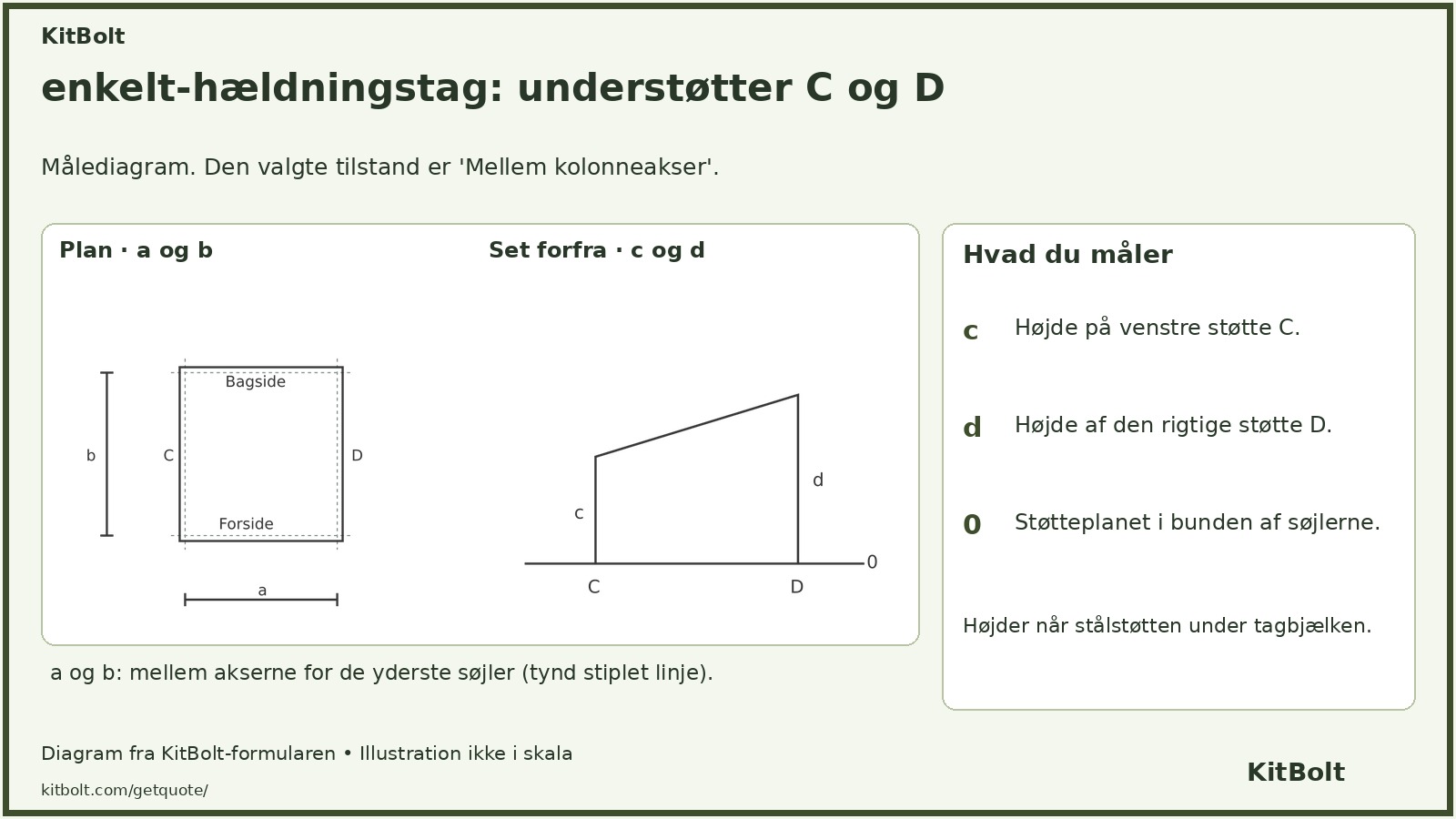

Højder c og d: fra bunden til stålstøtten
| Størrelse | Tag med ensidigt fald | Sadeltag |
|---|---|---|
| c | Øverst til venstre understøtter C | Top af tagudhænget støtter |
| d | Øverst til højre understøtter D | Toppen af stålstøtten ved højderyggen |
Begge højder starter fra støtteplanet ved bunden af søjlerne, markeret 0. De ender ved støtten under tagbjælken. Fri indvendig højde og toppen af tagdækningen er forskellige mål. Hvis du kun kender den frihøjde, du har brug for, beskriv den for afklaring.

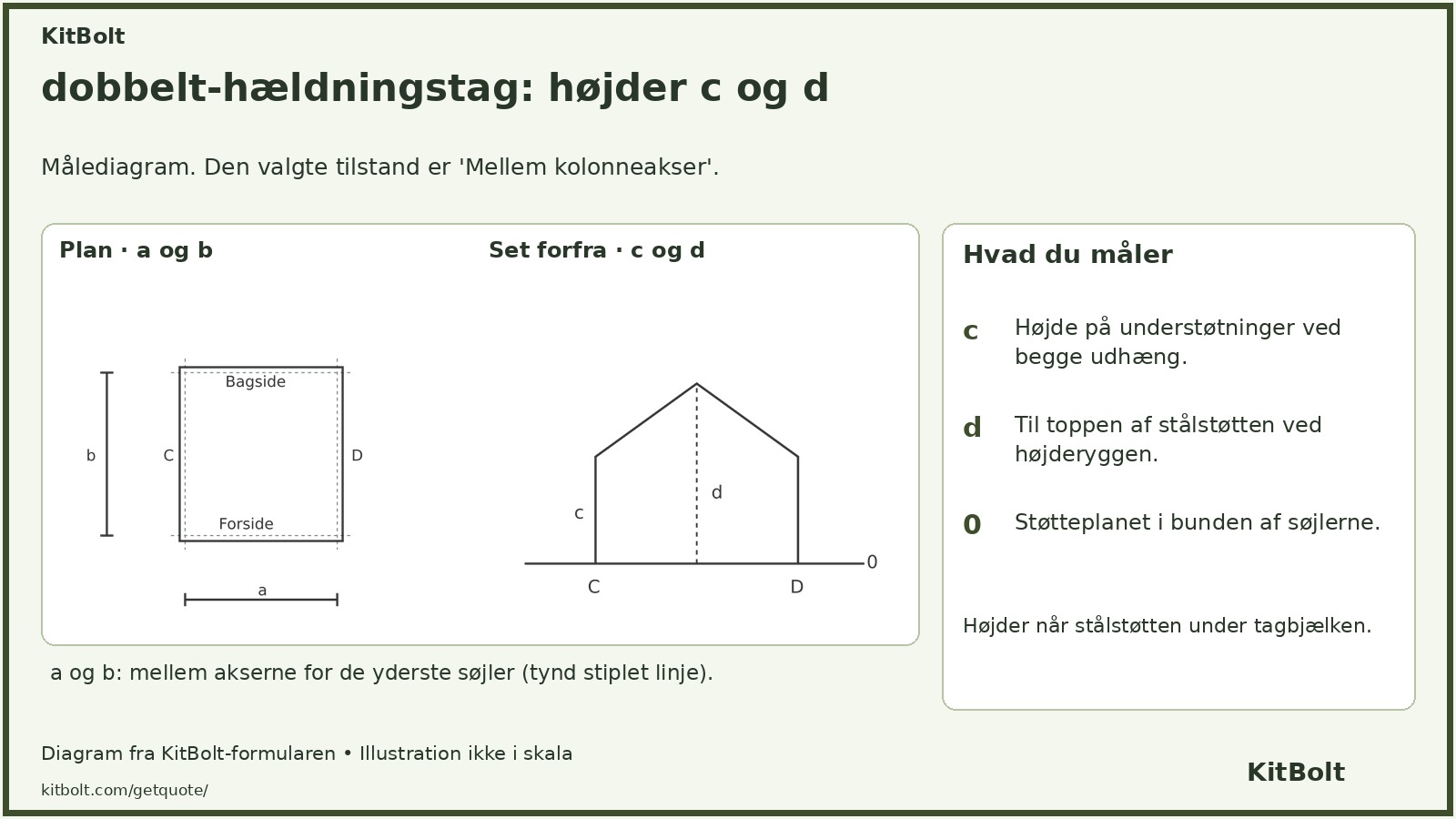

For et tag med dobbelt hældning er rygningspositionen angivet som en procentdel mellem akserne C og D, startende fra C. 50% betyder midten. Hvis du ikke har valgt tag endnu, så brug rådgivningsmuligheden og efterlad ukendte højder til afklaring.
Paneler, udhæng, gulv og veranda
Brug panelernes tekniske datablad. For vægpaneler angives den samlede tykkelse; for tagplader, den nominelle tykkelse eksklusive den hævede ribbe. Effektiv afdækningsbredde er den bredde, der dækkes efter sammenføjning af det tilstødende panel. Kontroller, at den viste 1000 mm passer til dit produkt. En anden effektiv bredde afklares ved udarbejdelse af tilbud. Tilføj en producent, model eller link, hvis det er tilgængeligt.
Mål hvert tagudhæng vandret fra de yderste søjlers akse. Indtast 0 for en side uden udhæng. Mål ikke langs taghældningen.
For et indvendigt metalgulv angives niveauet fra den samme base 0 til toppen af stålprofilerne, undtagen terrassebord. Niveau 0 er tilladt. Formen giver en ramme på tværs af hele gulvarealet; beskriv en delgulv separat. Et hævet gulv ændrer ikke oprindelsen for c og d eller for åbninger.
For verandaen angives det vandrette fremspring fra søjleaksen til yderkanten af gulvrammen. Hvor der vælges komplette tilstødende sider, medfølger hjørnet. For en delvis veranda, beskriv side, længde og position. Tilføj det ønskede niveau, dækning og tilsigtet brug; tag og understøtninger afklares særskilt.
Åbninger og checks før afsendelse

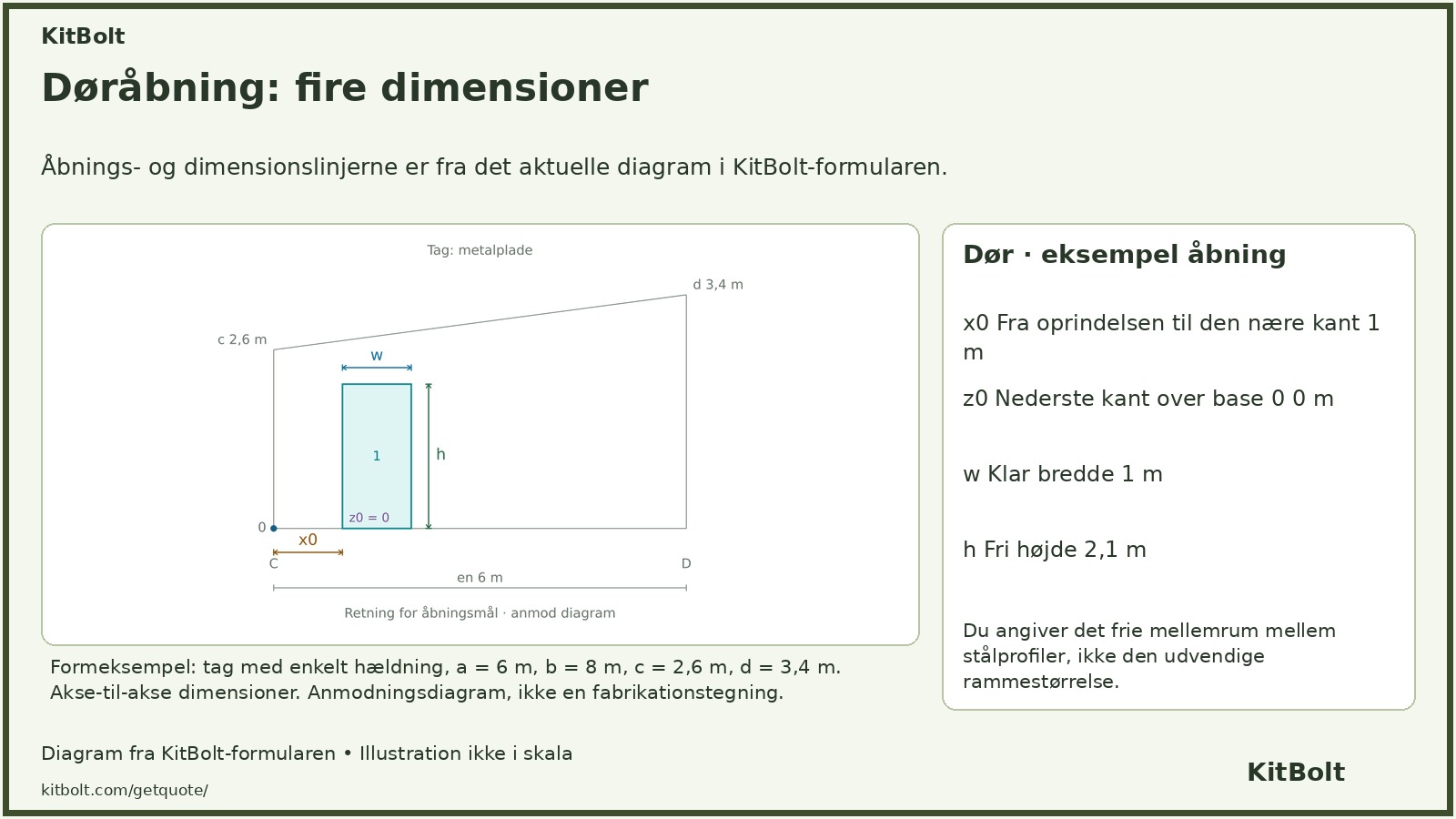

Angiv klare mål mellem stålprofiler til døren eller vinduet i stedet for den udvendige rammestørrelse. x0 når den nærmeste kant af åbningen: på C/D starter den ved forkanten; på for-/bagvæggen, i venstre kant C. z0 er fra basis 0 til den nederste kant. Brug den mærkede oprindelse i diagrammet og beskriv enhver uklar position.
Gennemgå oversigten. Brug muligheden for afklaring eller rådgivning, hvor den er tilgængelig. Hvis du ikke kender den nødvendige bredde eller længde, kontakt os før afsendelse; udskift ikke en ukendt dimension med 0. Læs hvordan en custom-kit anmodning fungerer og hvordan en eksempelpris adskiller sig fra et individuelt tilbud. Priseksempler vis konfigurationer til sammenligning.
