Individuālam piedāvājumam ir nepieciešami izmēri un skaidra izpratne par to, ko mēra. Sagatavojiet vienkāršu skici, kurā parādītas malas, jumts, grīda, veranda un atveres. Pēc tam pabeidziet forma metāla konstrukcijai jūsu izmēros. KitBolt piegādā metāla komplektus klienta montāžai ar skrūvēm; paneļus un ieklāšanu piegādājat jūs.
Sāciet ar orientāciju un mērvienībām
Paskatieties uz plānu no augšas: C ir kreisā puse, D labajā pusē, priekšpuse atrodas apakšā un aizmugure augšpusē. Izcelsme ir priekšējais kreisais stūris. Platums a atrodas starp malām C un D; garums b ir no priekšpuses uz aizmuguri. Izmantojiet tās pašas etiķetes savā skicē.
Konstrukcijas izmēri, pārkares, veranda un atveres ir iekšā metri, piemēram, 3,20 m. Ir norādīts paneļa biezums un efektīvais vāka platums milimetri. Neievadiet vērtību laukā, kurā tiek izmantota cita vienība.
Izvēlieties, ko nozīmē a un b
Jautājumam “Kā noteikt platumu un garumu?” ir trīs iespējas:
- "Starp kolonnu asīm" — norādīt attālumus starp attālāko kolonnu viduslīnijām.
- "Precīzi ārējie izmēri" — sienu paneļiem norādiet aploksni pie to ārējām virsmām; neplaķētajās malās izmantojiet kolonnu virsmas. Bez sienu paneļiem izmēri ir norādīti attālāko kolonnu ārējām virsmām. Norādiet, kuras sienas tiks apšūtas, un paneļa biezumu.
- "Visi efektīvie sienu paneļu platumi" — ievadiet pozitīvu veselo skaitļu paneļu skaitu abos virzienos. Šim režīmam ir nepieciešami paneļi uz visām četrām sienām. Norādiet efektīvo vāka platumu un biezumu, pārskatiet aprēķināto ārējo aploksni un pārbaudiet, vai tā jums ir piemērota.
Pārkares un veranda tiek ievadītas atsevišķi no a un b; ārējā aploksne arī neietver apšuvumus. Ārējiem izmēriem ievadiet izvēlēto aploksni, pats nepārvēršot to asīs. Ja vietnei ir izmēru ierobežojums, aprakstiet to sadaļā “Papildinformācija”.

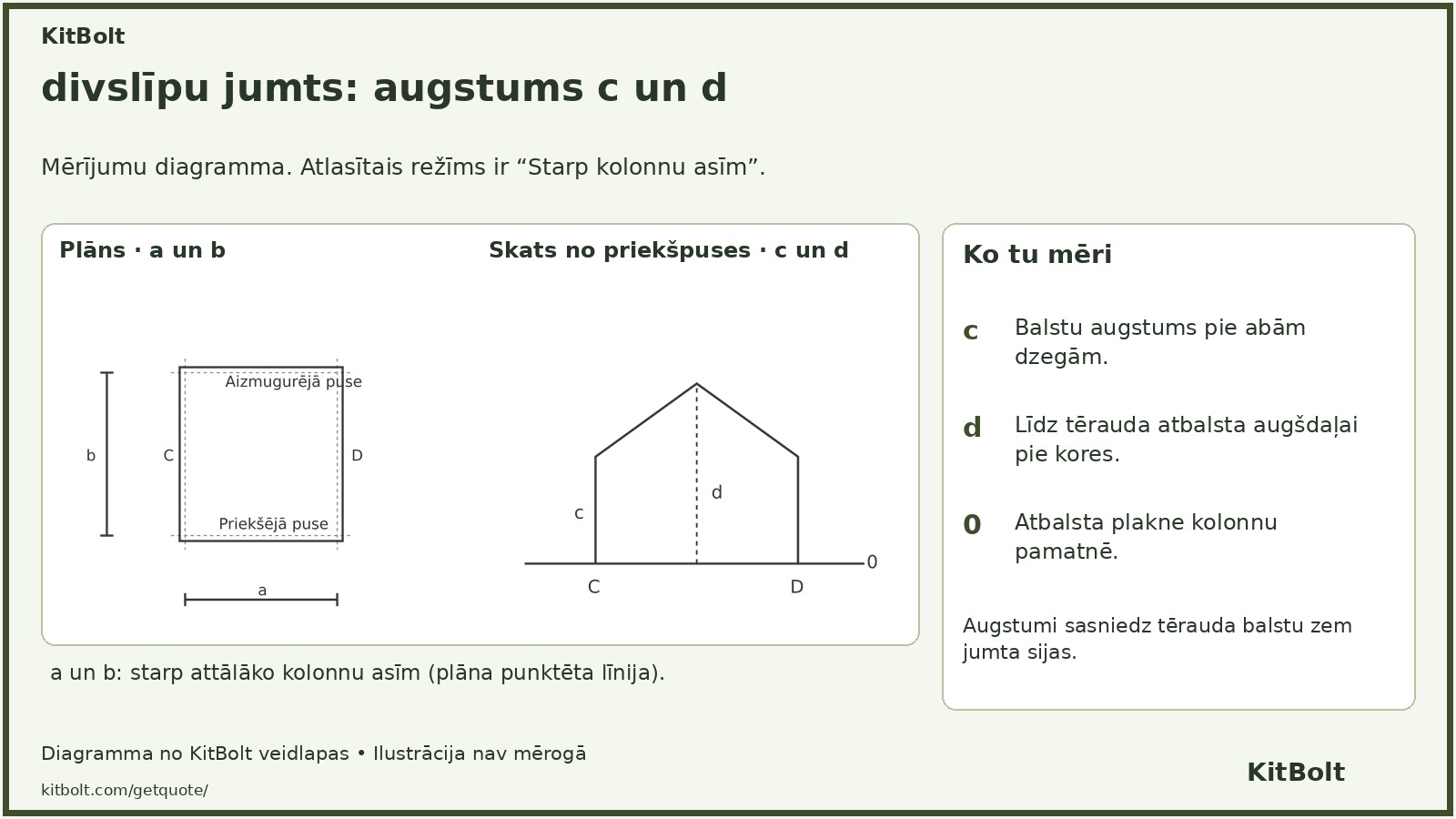

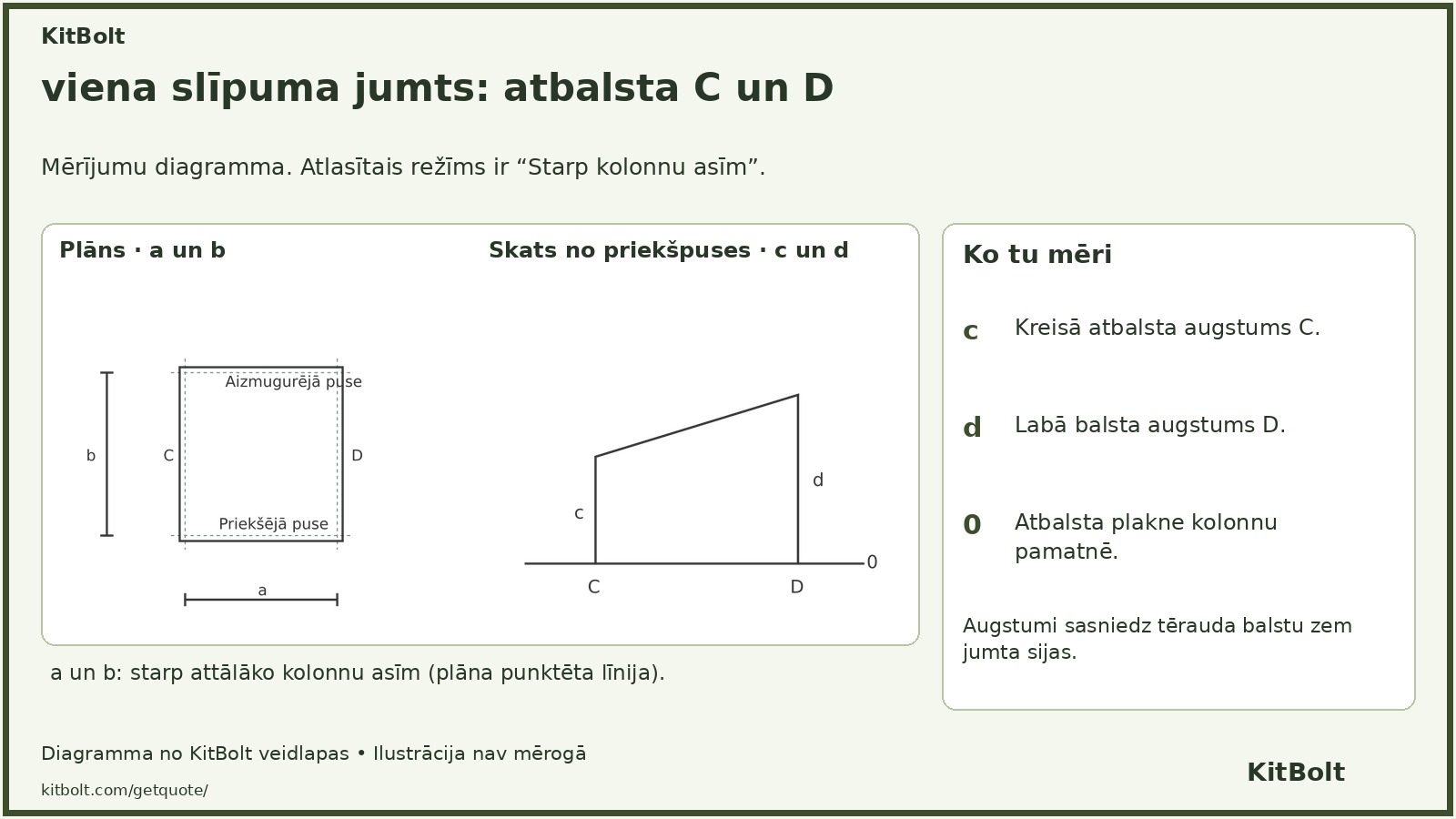

Augstumi c un d: no pamatnes līdz tērauda balstam
| Izmērs | Vienslīpes jumts | Divslīpju jumts |
|---|---|---|
| c | Kreisās puses augšdaļa atbalsta C | Karnīzes augšējie balsti |
| d | Labās puses augšdaļa atbalsta D | Tērauda atbalsta augšdaļa pie kores |
Abi augstumi sākas no atbalsta plaknes pie kolonnu pamatnes, atzīmēti 0. Tie beidzas pie balsta zem jumta sijas. Skaidrs iekšējais augstums un jumta seguma augšdaļa ir dažādi izmēri. Ja zināt tikai nepieciešamo brīvo augstumu, aprakstiet to skaidrības labad.
Divslīpju jumtam kores pozīcija ir norādīta procentos starp asīm C un D, sākot no C. 50% nozīmē vidējo. Ja vēl neesat izvēlējies jumtu, izmantojiet padomu un atstājiet precizēšanai nezināmus augstumus.
Paneļi, pārkares, grīda un veranda
Izmantojiet paneļu tehnisko datu lapu. Sienu paneļiem norādiet kopējo biezumu; jumta paneļiem – nominālais biezums, neskaitot izvirzīto ribu. Efektīvais vāka platums ir platums, kas pārklāts pēc blakus esošā paneļa savienošanas. Pārbaudiet, vai parādītais 1000 mm atbilst jūsu izstrādājumam. Sagatavojot citātu, tiek noskaidrots cits efektīvais platums. Pievienojiet ražotāju, modeli vai saiti, ja tā ir pieejama.
Izmēriet katru jumta pārkari horizontāli no attālāko kolonnu ass. Ievadiet 0 malai bez pārkares. Nemērīt gar jumta slīpumu.
Iekšējai metāla grīdai norādiet līmeni no tās pašas pamatnes 0 līdz tērauda profilu augšdaļai, izņemot ieklāšanu. Ir atļauts līmenis 0. Veidlapa nodrošina rāmi visā grīdas platībā; atsevišķi aprakstiet daļēju grīdu. Paaugstināta grīda nemaina c un d vai atveru izcelsmi.
Verandai norādiet horizontālo projekciju no kolonnas ass līdz grīdas rāmja ārējai malai. Ja ir atlasītas visas blakus esošās malas, tiek iekļauts stūris. Daļējai verandai aprakstiet sānu malu, garumu un novietojumu. Pievienojiet vēlamo līmeni, ieklāšanu un paredzēto lietojumu; jumts un balsti tiek precizēti atsevišķi.
Atvērumi un čeki pirms nosūtīšanas
Norādiet skaidri izmēri starp tērauda profiliem durvīm vai logam, nevis ārējā rāmja izmēram. x0 sasniedz atvēruma tuvāko malu: uz C/D tas sākas no priekšējās malas; uz priekšējās/aizmugurējās sienas, kreisajā malā C. z0 ir no bāzes 0 līdz apakšējai malai. Diagrammā izmantojiet marķēto izcelsmi un aprakstiet visas neskaidrās pozīcijas.
Pārskatiet kopsavilkumu. Ja iespējams, izmantojiet precizējuma vai padoma iespēju. Ja nezināt vajadzīgo platumu vai garumu, sazinieties ar mums pirms nosūtīšanas; neaizstāj nezināmu izmēru ar 0. Lasīt kā darbojas pielāgota komplekta pieprasījums un kā parauga cena atšķiras no individuāla piedāvājuma. Cenas piemēri parādīt konfigurācijas salīdzināšanai.
