Pour un devis personnalisé, nous devons connaître les dimensions et comprendre précisément ce que vous mesurez. Préparez un croquis simple indiquant les côtés, le toit, le plancher, la véranda et les ouvertures. Remplissez ensuite le formulaire pour une structure métallique selon vos dimensions. KitBolt fournit des kits métalliques assemblés par boulonnage par le client ; les panneaux et les revêtements de sol sont à votre charge.
Commencez par l’orientation et les unités
Regardez le plan de dessus : C est à gauche, D à droite, l’avant en bas et l’arrière en haut. L’origine est l’angle avant gauche. La largeur a se trouve entre les côtés C et D ; la longueur b va de l’avant vers l’arrière. Utilisez les mêmes repères sur votre croquis.
Les dimensions de la structure, des débords, de la véranda et des ouvertures sont en mètres, par exemple 3,20 m. L’épaisseur et la largeur utile des panneaux sont en millimètres. Ne saisissez pas une valeur dans un champ utilisant une autre unité.
Choisissez la signification de a et b
La question « Comment déterminer la largeur et la longueur ? » propose trois choix :
- « Entre les axes des poteaux » — vous saisissez les distances entre les lignes centrales des poteaux d’extrémité.
- « Dimensions extérieures exactes » — avec des panneaux muraux, vous indiquez les dimensions aux faces extérieures des panneaux et, sur les côtés non revêtus, aux faces des poteaux. Sans panneaux muraux, les dimensions sont mesurées aux faces extérieures des poteaux d’extrémité. Indiquez les murs qui seront revêtus et l’épaisseur des panneaux.
- « Par largeurs entières de panneaux muraux » — vous saisissez un nombre entier positif de panneaux dans les deux directions. Ce mode nécessite des panneaux sur les quatre murs. Indiquez la largeur utile et l’épaisseur, vérifiez les dimensions extérieures calculées et confirmez qu’elles vous conviennent.
Les débords et la véranda se renseignent séparément de a et b ; l’encombrement extérieur exclut également les habillages. Pour les dimensions extérieures, indiquez l’encombrement choisi sans le convertir vous-même en distances entre axes. Si le terrain impose une limite, précisez-la dans « Informations complémentaires ».

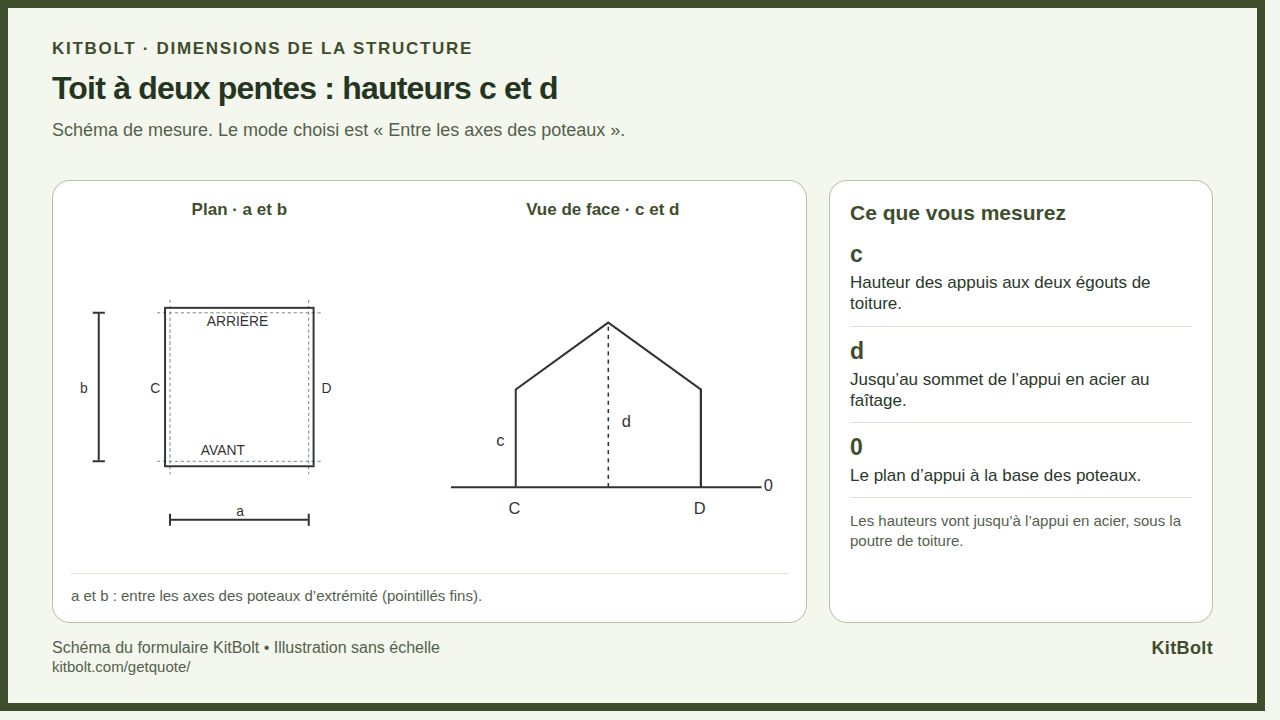

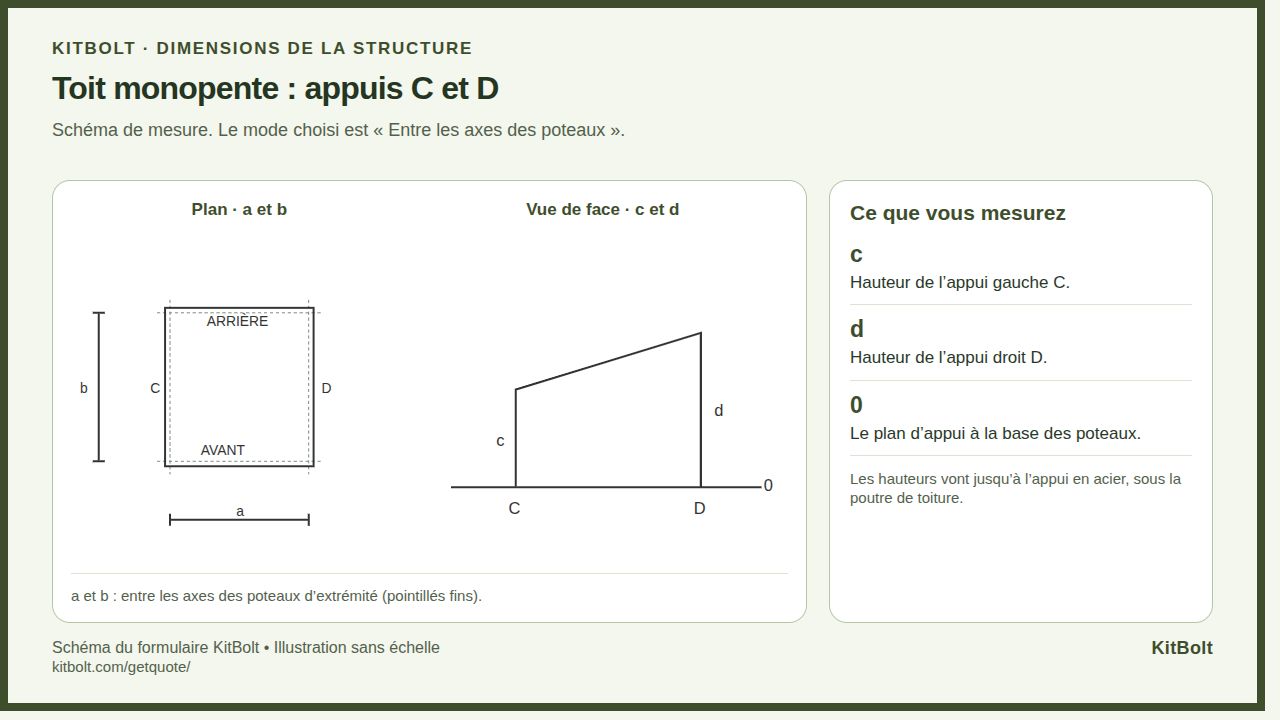

Hauteurs c et d : de la base à l’appui en acier
| Dimension | Toit monopente | Toit à deux pentes |
|---|---|---|
| c | Sommet de l’appui gauche C | Sommet des appuis aux égouts de toiture |
| d | Sommet de l’appui droit D | Sommet de l’appui en acier au faîtage |
Les deux hauteurs commencent au plan d’appui à la base des poteaux, indiqué par 0. Elles vont jusqu’à l’appui sous la poutre de toiture. La hauteur libre intérieure et le sommet de la couverture sont des mesures différentes. Si vous connaissez seulement la hauteur libre souhaitée, décrivez-la pour clarification.
Pour un toit à deux pentes, la position du faîtage est définie en pourcentage entre les axes C et D, en partant de C. 50% signifie qu’il est au milieu. Si le toit n’est pas encore choisi, utilisez l’option de conseil et laissez les hauteurs inconnues à préciser.
Panneaux, débords de toiture, plancher et véranda
Consultez la fiche technique des panneaux. Pour un panneau de façade, indiquez l’épaisseur totale ; pour un panneau de toiture, l’épaisseur nominale sans la nervure saillante. La largeur utile est la largeur couverte après assemblage avec le panneau voisin. Vérifiez que les 1000 mm affichés correspondent à votre produit. Une autre largeur utile est précisée lors de la préparation du devis. Ajoutez le fabricant, le modèle ou un lien si vous les connaissez.
Mesurez chaque débord de toiture horizontalement depuis l’axe des poteaux d’extrémité. Indiquez 0 pour un côté sans débord. Ne mesurez pas le long de la pente du toit.
Pour le plancher métallique intérieur, indiquez le niveau depuis la même base 0 jusqu’au bord supérieur des profilés en acier, sans le revêtement de sol. Le niveau 0 est autorisé. Le formulaire propose une ossature sur toute la surface intérieure ; décrivez séparément un plancher partiel. Un plancher surélevé ne modifie pas l’origine de c et d ni celle des ouvertures.
Pour la véranda, indiquez la projection horizontale entre l’axe du poteau et le bord extérieur de l’ossature du plancher. Si des côtés entiers adjacents sont choisis, l’angle est inclus. Pour une véranda partielle, précisez le côté, la longueur et la position. Ajoutez le niveau, le revêtement de sol et l’usage souhaités ; le toit et les appuis sont précisés séparément.
Ouvertures et vérification avant envoi

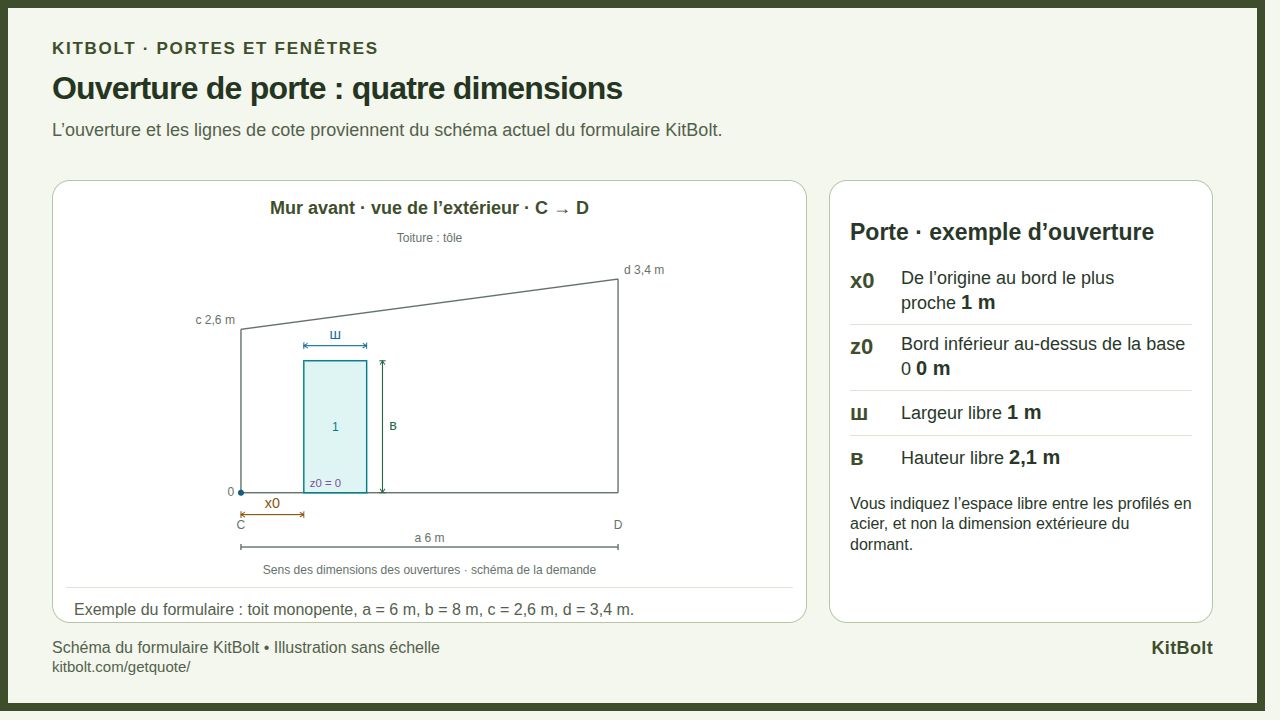

Indiquez les dimensions libres entre les profilés en acier pour la porte ou la fenêtre, et non la dimension extérieure du dormant. x0 va jusqu’au bord le plus proche de l’ouverture : sur C/D, depuis l’extrémité avant ; sur le mur avant/arrière, depuis l’extrémité gauche C. z0 va de la base 0 au bord inférieur. Utilisez l’origine indiquée sur le schéma et décrivez toute position incertaine.
Relisez le récapitulatif. Utilisez les choix de précision ou de conseil lorsqu’ils sont proposés. Si vous ne connaissez pas la largeur ou la longueur obligatoire, contactez-nous avant l’envoi ; ne remplacez pas une dimension inconnue par 0. Consultez comment se déroule la demande d’un kit sur mesure et ce qui distingue le prix d’exemple du devis personnalisé. Les exemples avec prix présentent des configurations à comparer.
