Een individuele offerte vereist de afmetingen en een duidelijk begrip van wat u meet. Maak een eenvoudige schets met de zijkanten, het dak, de vloer, de veranda en openingen. Vervolgens voltooien het formulier voor een metalen constructie in uw afmetingen. KitBolt levert metalen kits voor montage met bouten door de klant; panelen en terrasplanken worden door u aangeleverd.
Begin met oriëntatie en eenheden
Bekijk de plattegrond van bovenaf: C is de linkerkant, D de rechterkant, de voorkant bevindt zich onderaan en de achterkant bovenaan. De oorsprong is de linkervoorhoek. De breedte a bevindt zich tussen zijden C en D; de lengte b loopt van voor naar achter. Gebruik dezelfde labels op uw schets.
Afmetingen van de constructie, overstekken, veranda en openingen zijn binnen meter, bijvoorbeeld 3,20 m. Paneeldikte en effectieve dekkingsbreedte zijn in millimeter. Voer geen waarde in een veld in dat een andere eenheid gebruikt.
Kies wat a en b betekenen
De vraag ‘Hoe moeten we de breedte en lengte bepalen?’ kent drie opties:
- ‘Tussen kolomassen’ — specificeer de afstanden tussen de hartlijnen van de buitenste kolommen.
- ‘Exacte buitenmaten’ — voor wandpanelen specificeert u de omhulling aan de buitenzijde; gebruik op onbeklede zijden de kolomvlakken. Zonder wandpanelen zijn de afmetingen aan de buitenzijden van de buitenste kolommen. Geef aan welke wanden bekleed zullen worden en wat de paneeldikte is.
- ‘Hele effectieve breedten van wandpanelen’ — voer een positief geheel getal paneltelling in beide richtingen in. Deze modus vereist panelen op alle vier de muren. Geef de effectieve dekkingsbreedte en -dikte op, bekijk de berekende buitenenvelop en bevestig of deze bij u past.
Overstekken en veranda worden apart betreden van a en b; de buitenenvelop sluit ook gootstukken uit. Voor buitenmaten vult u de gekozen envelop in zonder deze zelf om te rekenen naar assen. Als de locatie een beperking qua afmetingen heeft, beschrijf deze dan in 'Aanvullende informatie'.

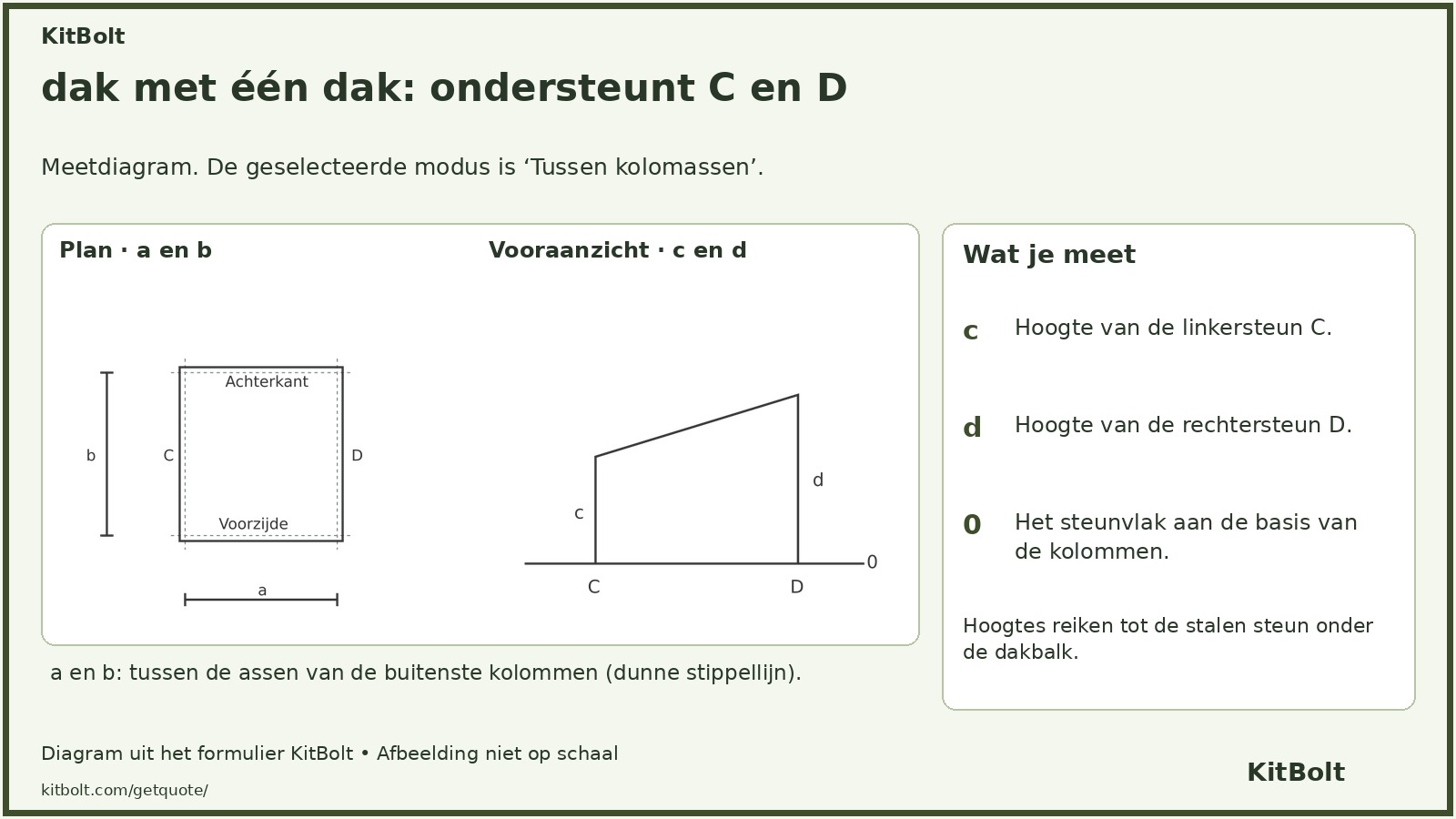

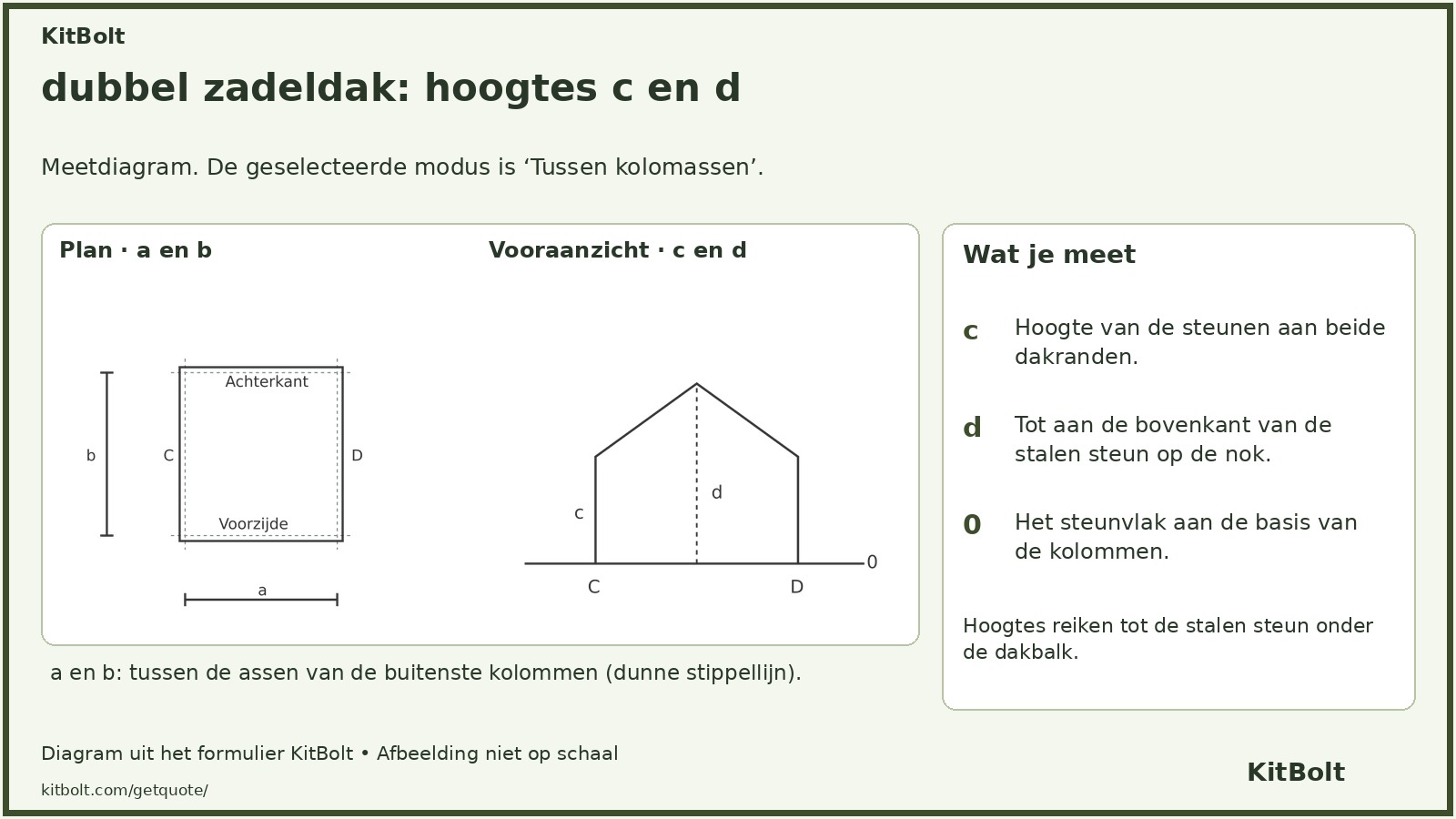

Hoogtes c en d: van basis tot stalen steun
| Maat | Lessenaarsdak | Zadeldak |
|---|---|---|
| c | Bovenkant van de linkersteun C | Bovenkant van de dakrand ondersteunt |
| d | Bovenaan de rechtersteun D | Bovenkant van de stalen steun op de nok |
Beide hoogtes beginnen vanaf het steunvlak aan de onderkant van de kolommen, gemarkeerd 0. Ze eindigen bij de steun onder de dakbalk. De vrije binnenhoogte en de bovenkant van de dakbedekking zijn verschillende afmetingen. Als u alleen de benodigde vrije hoogte weet, beschrijf deze dan ter verduidelijking.
Bij een dubbel hellend dak wordt de nokpositie aangegeven als een percentage tussen de assen C en D, beginnend bij C. 50% betekent het midden. Heeft u het dak nog niet gekozen, maak dan gebruik van de adviesoptie en laat onbekende hoogtes ter verduidelijking achter.
Panelen, overstekken, vloer en veranda
Gebruik het technische gegevensblad van de panelen. Voor wandpanelen specificeert u de totale dikte; voor dakpanelen: de nominale dikte exclusief de opstaande ribbe. De effectieve dekkingsbreedte is de breedte die wordt bedekt na het samenvoegen van het aangrenzende paneel. Controleer of de weergegeven 1000 mm overeenkomt met uw product. Een afwijkende effectieve breedte wordt bij het opmaken van de offerte verduidelijkt. Voeg een fabrikant, model of link toe, indien beschikbaar.
Meet elke dakoverstek horizontaal vanaf de as van de buitenste kolommen. Voer 0 in voor een zijde zonder oversteek. Meet niet langs de dakhelling.
Voor een metalen binnenvloer specificeert u het niveau vanaf dezelfde basis 0 tot de bovenkant van de stalen profielen, exclusief terrasplanken. Niveau 0 is toegestaan. De vorm biedt een kader over de volledige vloeroppervlakte; beschrijf een deelverdieping afzonderlijk. Een verhoogde vloer verandert niets aan de oorsprong van c en d of van openingen.
Voor de veranda specificeert u de horizontale projectie vanaf de kolomas naar de buitenrand van het vloerframe. Wanneer er voor volledige aangrenzende zijden wordt gekozen, wordt de hoek meegerekend. Beschrijf bij een gedeeltelijke veranda de zijkant, lengte en positie. Voeg het gewenste niveau, dekvloer en het beoogde gebruik toe; het dak en de steunen worden apart verduidelijkt.
Openingen en controles vóór verzending
Specificeer duidelijke maatvoering tussen stalen profielen voor de deur of het raam, in plaats van de buitenframegrootte. x0 bereikt de dichtstbijzijnde rand van de opening: bij C/D begint het bij de voorkant; op de voor-/achterwand, aan de linkerrand C. z0 loopt van basis 0 tot de onderrand. Gebruik de gelabelde oorsprong in het diagram en beschrijf eventuele onduidelijke posities.
Bekijk de samenvatting. Maak indien mogelijk gebruik van de verduidelijkings- of adviesoptie. Als u de vereiste breedte of lengte niet weet, neem contact met ons op vóór verzending; vervang een onbekende dimensie niet door 0. Lees hoe een aanvraag voor een op maat gemaakte kit werkt En hoe een voorbeeldprijs verschilt van een individuele offerte. De geprijsde voorbeelden toon configuraties ter vergelijking.
