Kwotazzjoni individwali teħtieġ id-dimensjonijiet u fehim ċar ta 'dak li qed tkejjel. Ipprepara skeċċ sempliċi li juri l-ġnub, is-saqaf, l-art, il-veranda u l-fetħiet. Imbagħad imla il-forma għal struttura tal-metall fid-dimensjonijiet tiegħek. KitBolt jipprovdi kits tal-metall għall-assemblaġġ imbarrat mill-klijent; pannelli u decking huma fornuti minnek.
Ibda bl-orjentazzjoni u l-unitajiet
Ħares lejn il-pjan minn fuq: C hija n-naħa tax-xellug, D il-lemin, in-naħa ta 'quddiem hija fil-qiegħ u d-dahar fil-quċċata. L-oriġini hija l-kantuniera ta 'quddiem tax-xellug. Il-wisa' a huwa bejn naħat C u D; it-tul b huwa minn quddiem għal wara. Uża l-istess tikketti fuq l-iskeċċ tiegħek.
Id-dimensjonijiet tal-istruttura, l-isporġenzi, il-veranda u l-fetħiet huma ġewwa metri, pereżempju 3,20 m. Il-ħxuna tal-pannelli u l-wisa 'ta' kopertura effettiva huma in millimetri. Daħħalx valur f'qasam li juża unità differenti.
Agħżel xi jfissru a u b
Il-mistoqsija ‘Kif għandna niddeterminaw il-wisa’ u t-tul?’ għandha tliet għażliet:
- ‘Bejn l-assi tal-kolonna’ — speċifika d-distanzi bejn il-linji taċ-ċentru tal-kolonni l-aktar 'il barra.
- ‘Dimensjonijiet esterni eżatti’ — għall-pannelli tal-ħajt, speċifika l-envelop fl-uċuħ ta’ barra tagħhom; fuq naħat mhux miksi, uża l-uċuħ tal-kolonna. Mingħajr pannelli tal-ħajt, id-dimensjonijiet huma fuq l-uċuħ ta 'barra tal-kolonni l-aktar 'il barra. Iddikjara liema ħitan se jkunu miksija u l-ħxuna tal-pannelli.
- ‘Wsgħat effettivi sħaħ tal-pannelli tal-ħajt’ — daħħal għadd pożittiv tal-panel tan-numru sħiħ fiż-żewġ direzzjonijiet. Din il-modalità teħtieġ pannelli fuq l-erba 'ħitan. Speċifika l-wisa 'u l-ħxuna effettiva tal-kopertura, irrevedi l-envelop ta' barra kkalkulat u kkonferma jekk jaqbilx għalik.
Sporġenza u l-veranda huma mdaħħla separatament minn a u b; l-envelop ta' barra jeskludi wkoll il-flashings. Għal dimensjonijiet ta 'barra, daħħal l-envelop magħżul mingħajr ma taqleb għall-assi lilek innifsek. Jekk is-sit għandu restrizzjoni dimensjonali, iddeskriviha f’‘Informazzjoni addizzjonali’.

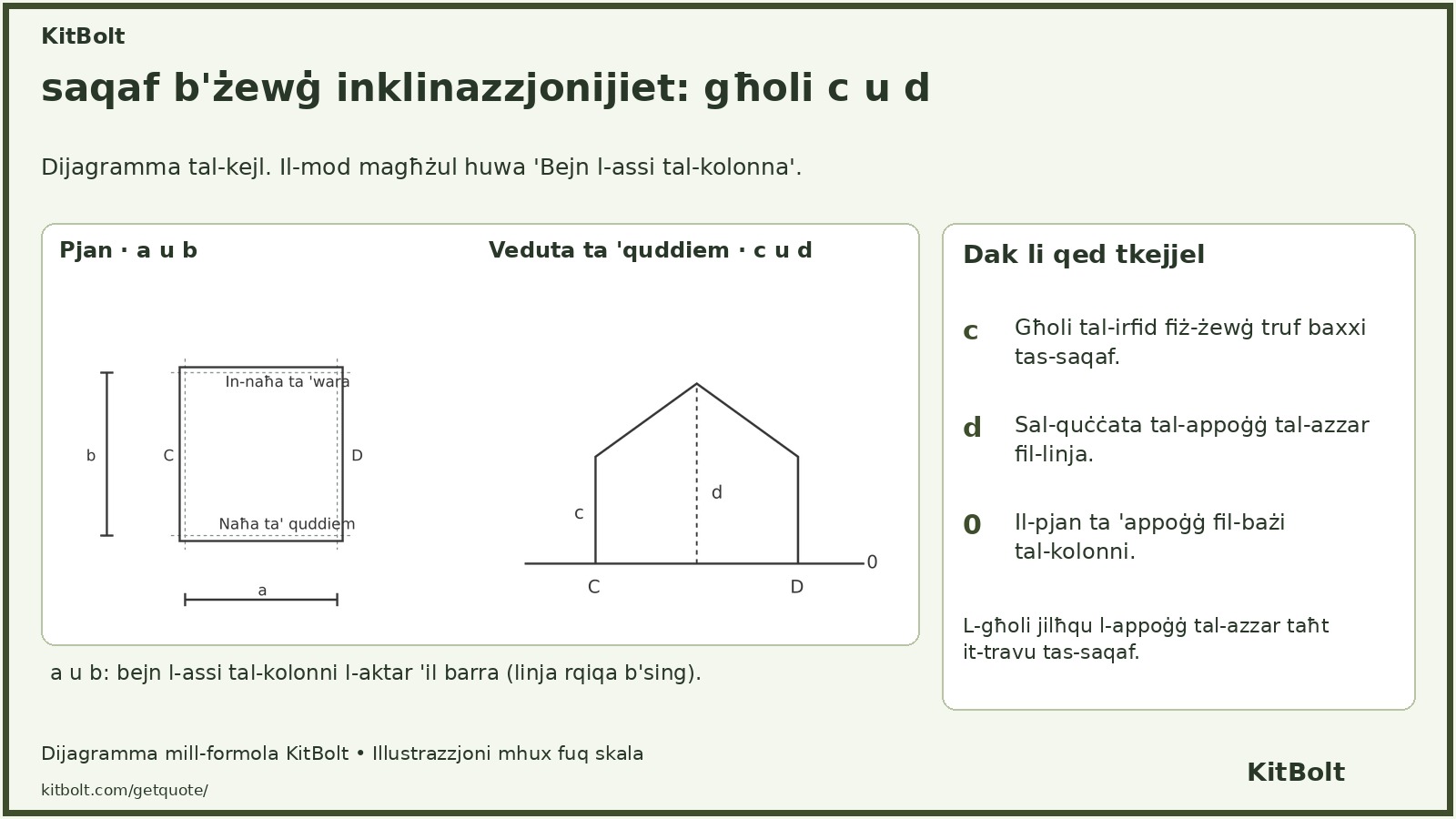

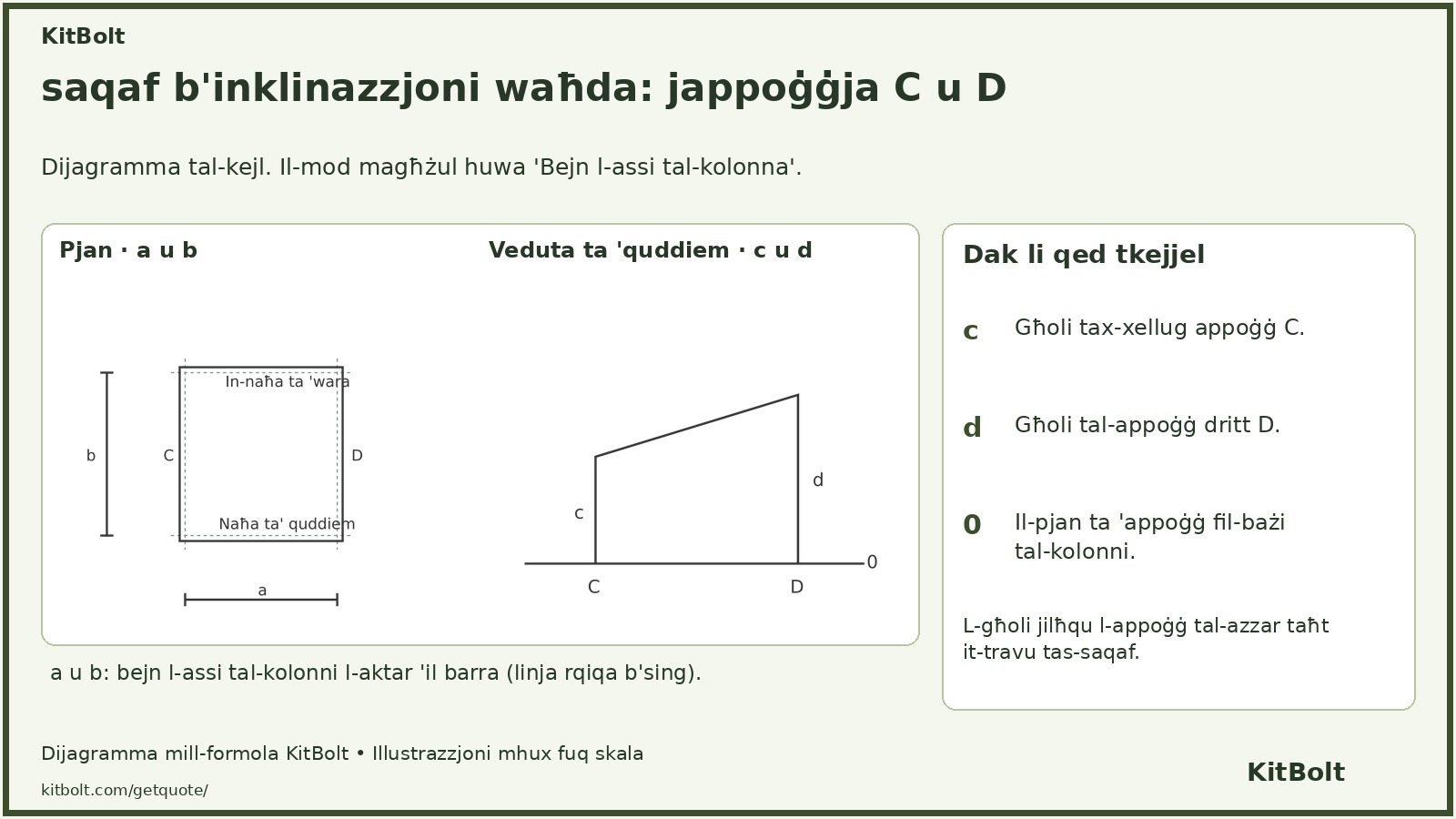

Għoli c u d: mill-bażi għall-appoġġ tal-azzar
| Daqs | Saqaf b'inklinazzjoni waħda | Saqaf b'żewġ inklinazzjonijiet |
|---|---|---|
| c | Fuq ix-xellug appoġġ C | Fuq l-appoġġi tal-truf baxxi tas-saqaf |
| d | Fuq tal-appoġġ dritt D | Fuq tal-appoġġ tal-azzar fil-linja |
Iż-żewġ għoli jibdew mill-pjan ta 'appoġġ fil-bażi tal-kolonni, immarkati 0. Jispiċċaw fl-appoġġ taħt it-travu tas-saqaf. Għoli intern ċar u l-quċċata tal-kisi tas-saqaf huma kejl differenti. Jekk taf biss l-għoli ċar li għandek bżonn, iddeskrivih għall-kjarifika.
Għal saqaf b'żewġ inklinazzjonijiet, il-pożizzjoni tal-linja hija speċifikata bħala perċentwali bejn l-assi C u D, li tibda minn C. 50% tfisser in-nofs. Jekk għadek ma għażiltx is-saqaf, uża l-għażla tal-parir u ħalli għoli mhux magħruf għall-kjarifika.
Pannelli, overhangs, art u veranda
Uża l-iskeda teknika tal-pannelli. Għall-pannelli tal-ħajt, speċifika l-ħxuna ġenerali; għall-pannelli tas-saqaf, il-ħxuna nominali eskluża l-kustilja mgħollija. Il-wisa 'effettiv tal-kopertura hija l-wisa' mgħottija wara li tgħaqqad il-pannell li jmissu magħhom. Iċċekkja li l-1000 mm murija jaqbel mal-prodott tiegħek. Wisa 'effettiva differenti hija ċċarata meta tħejji l-kwotazzjoni. Żid manifattur, mudell jew link jekk disponibbli.
Kejjel kull sporġenza tas-saqaf orizzontalment mill-assi tal-kolonni l-aktar 'il barra. Daħħal 0 għal naħa mingħajr sporġenza. Tkejjelx tul l-inklinazzjoni tas-saqaf.
Għal art interna tal-metall, speċifika l-livell mill-istess bażi 0 sal-quċċata tal-profili tal-azzar, esklużi l-gverta ta 'vapur. Livell 0 huwa permess. Il-formola tipprovdi qafas madwar l-art sħiħa; iddeskrivi art parzjali separatament. Art mgħollija ma tbiddilx l-oriġini għal c u d jew għal fetħiet.
Għall-veranda, speċifika l-projezzjoni orizzontali mill-assi tal-kolonna sat-tarf ta 'barra tal-qafas tal-art. Fejn jintgħażlu naħat kompluti li jmissu magħhom, il-kantuniera hija inkluża. Għal veranda parzjali, iddeskrivi l-ġenb, it-tul u l-pożizzjoni. Żid il-livell mixtieq, il-gverta ta 'vapur u l-użu maħsub; is-saqaf u l-appoġġi huma ċċarati separatament.
Ftuħ u kontrolli qabel ma jintbagħtu

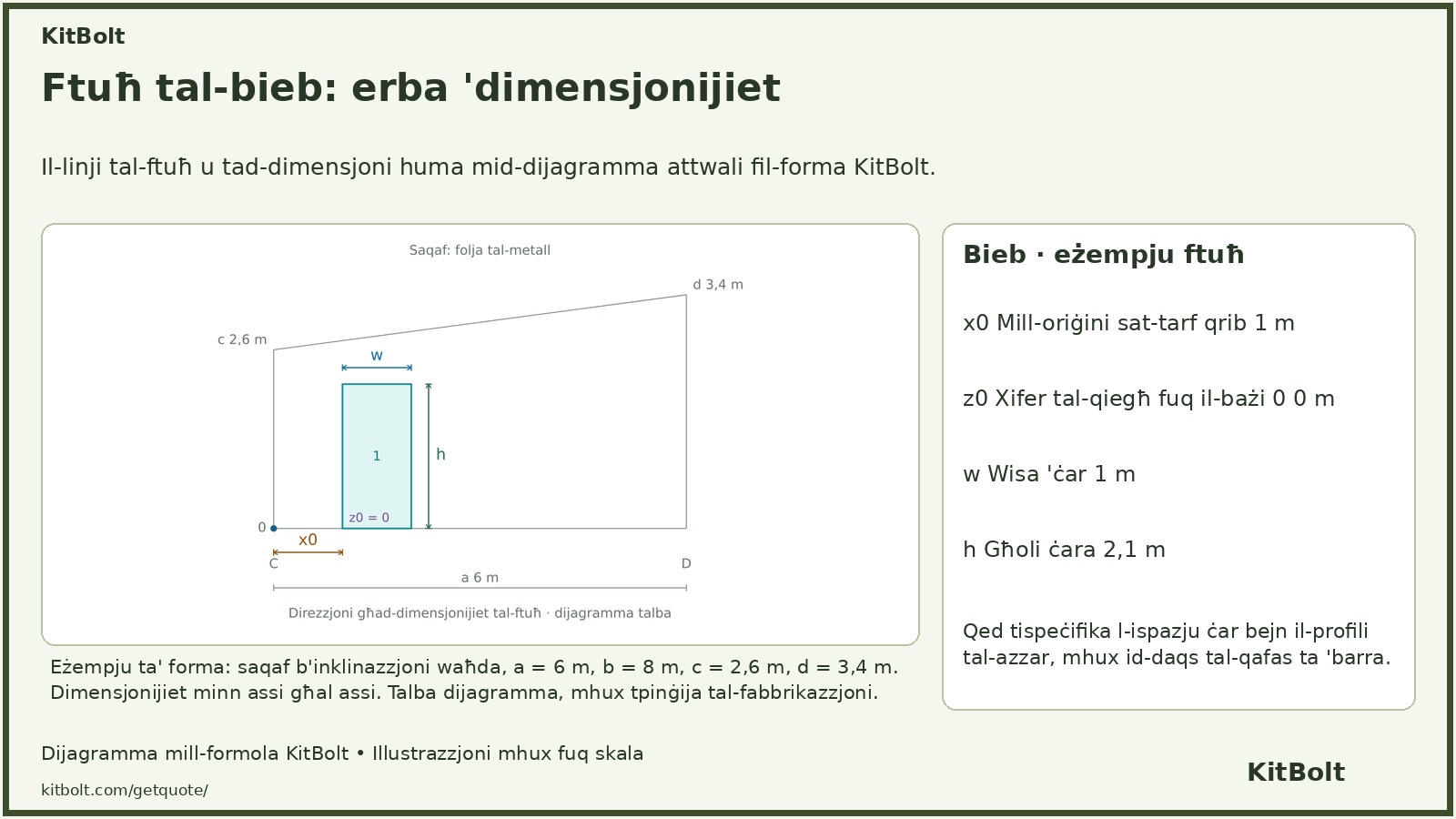

Speċifika dimensjonijiet ċari bejn il-profili tal-azzar għall-bieb jew tieqa, aktar milli d-daqs tal-qafas ta 'barra. x0 jilħaq it-tarf qrib tal-ftuħ: fuq C/D, jibda fit-tarf ta 'quddiem; fuq il-ħajt ta 'quddiem/wara, fit-tarf tax-xellug C. z0 huwa mill-bażi 0 sat-tarf ta 'isfel. Uża l-oriġini ttikkettjata fid-dijagramma u ddeskrivi kwalunkwe pożizzjoni mhux ċara.
Irrevedi s-sommarju. Uża l-għażla ta' kjarifika jew parir fejn disponibbli. Jekk ma tafx il-wisa 'jew it-tul meħtieġa, ikkuntattjana qabel ma tibgħat; tissostitwixxix dimensjoni mhux magħrufa b'0. Aqra kif taħdem talba ta' kit personalizzat u kif prezz eżempju huwa differenti minn kwotazzjoni individwali. L-eżempji pprezzati uri konfigurazzjonijiet għal tqabbil.
