Pentru o ofertă individuală este important să cunoaștem dimensiunile și ce anume măsurați. Pregătiți o schiță simplă cu laturile, acoperișul, planșeul, veranda și golurile marcate. Apoi completați formularul pentru o structură metalică după dimensiunile dumneavoastră. KitBolt oferă kituri metalice pentru asamblare cu șuruburi de către client; panourile și finisajele de pardoseală sunt asigurate de dumneavoastră.
Începeți cu orientarea și unitățile de măsură
Priviți planul de sus: C este latura stângă, D cea dreaptă, fața este jos, iar spatele sus. Originea este colțul din față-stânga. Lățimea a este între laturile C și D; lungimea b este din față spre spate. Folosiți aceleași marcaje pe schiță.
Dimensiunile structurii, streșinilor, verandei și golurilor sunt în metri, de exemplu 3,20 m. Grosimea și lățimea utilă a panourilor sunt în milimetri. Nu introduceți o valoare într-un câmp cu altă unitate de măsură.
Alegeți ce înseamnă a și b
Întrebarea „Cum stabilim lățimea și lungimea?” are trei opțiuni:
- „Între axele stâlpilor” — indicați distanțele dintre axele stâlpilor exteriori.
- „Dimensiuni exterioare exacte” — cu panouri de perete, indicați gabaritul pe fețele lor exterioare, iar pe laturile neplacate pe fețele stâlpilor. Fără panouri, dimensiunile sunt pe fețele exterioare ale stâlpilor exteriori. Indicați pereții placați și grosimea panourilor.
- „După lățimi întregi de panouri de perete” — indicați un număr întreg pozitiv de panouri pe ambele direcții. Acest mod necesită panouri pe toți cei patru pereți. Indicați lățimea utilă și grosimea, verificați gabaritul exterior calculat și confirmați dacă este potrivit.
Streșinile și veranda se completează separat de a și b; gabaritul exterior exclude și șorțurile de tablă. Pentru dimensiuni exterioare, introduceți gabaritul ales fără a-l transforma singur în dimensiuni între axe. Dacă spațiul are o limitare, descrieți-o în „Informații suplimentare”.

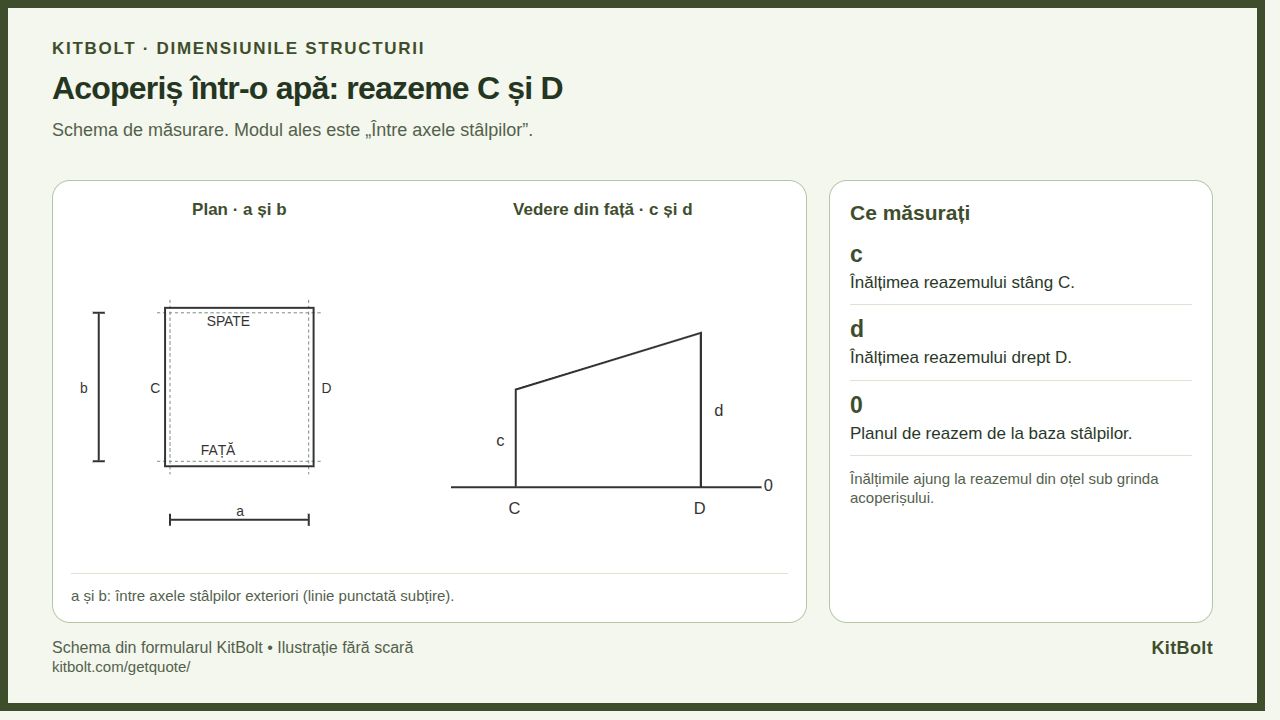

Înălțimile c și d: de la bază la reazemul din oțel
| Dimensiune | Acoperiș într-o apă | Acoperiș în două ape |
|---|---|---|
| c | Partea superioară a reazemului stâng C | Partea superioară a reazemelor la streașină |
| d | Partea superioară a reazemului drept D | Partea superioară a reazemului din oțel la coamă |
Ambele înălțimi pornesc de la planul de reazem de la baza stâlpilor, marcat cu 0. Se măsoară până la reazemul de sub grinda acoperișului. Înălțimea liberă interioară și marginea superioară a învelitorii sunt mărimi diferite. Dacă știți doar înălțimea liberă dorită, descrieți-o pentru clarificare.

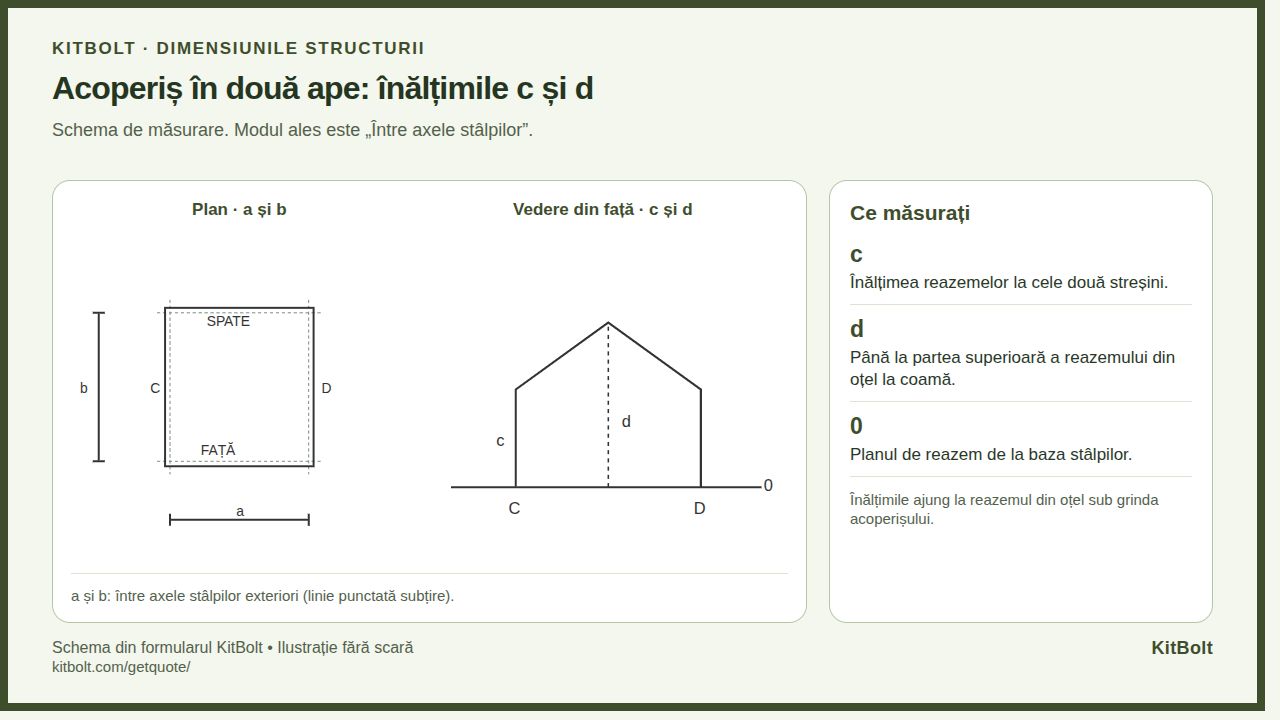

La acoperișul în două ape, poziția coamei se indică procentual între axele C și D, pornind de la C. 50% înseamnă la mijloc. Dacă acoperișul nu este încă ales, folosiți consultanța și lăsați înălțimile necunoscute pentru clarificare.
Panouri, streșini, planșeu și verandă
Pentru panouri folosiți fișa tehnică. La un panou de perete indicați grosimea totală; la unul de acoperiș, grosimea nominală fără nervura proeminentă. Lățimea utilă este lățimea acoperită după îmbinarea cu panoul alăturat. Verificați dacă cei 1000 mm afișați corespund produsului dumneavoastră. Alte lățimi utile se clarifică la pregătirea ofertei. Adăugați producătorul, modelul sau linkul, dacă le aveți.
Măsurați fiecare streașină orizontal de la axa stâlpilor exteriori. Pentru o latură fără streașină, introduceți 0. Nu măsurați pe panta acoperișului.
Pentru planșeul metalic interior indicați nivelul de la aceeași bază 0 până la partea superioară a profilelor de oțel, fără finisaj. Nivelul 0 este permis. Formularul oferă grinzi pentru întreaga suprafață; descrieți separat un planșeu parțial. Un planșeu ridicat nu schimbă originea pentru c și d sau pentru goluri.
Pentru verandă indicați proiecția orizontală de la axa stâlpului până la marginea exterioară a grinzilor. Când selectați laturi întregi adiacente, este inclus și colțul. Pentru o verandă parțială descrieți latura, lungimea și poziția. Adăugați nivelul, finisajul și utilizarea dorite; acoperișul și reazemele se clarifică separat.
Goluri și verificare înainte de trimitere
Indicați dimensiunile libere dintre profilele de oțel pentru ușă sau fereastră, nu dimensiunea exterioară a tocului. x0 ajunge la marginea apropiată a golului: pe C/D din față, pe peretele din față/spate de la marginea stângă C. z0 este de la baza 0 la marginea inferioară. Folosiți originea indicată în schemă și descrieți poziția neclară.
Verificați rezumatul. Folosiți opțiunea de clarificare sau consultanță unde este disponibilă. Dacă nu cunoașteți lățimea sau lungimea obligatorie, contactați-ne înainte de trimitere; nu înlocuiți o dimensiune necunoscută cu 0. Citiți cum decurge solicitarea unui kit la dimensiune și cum diferă prețul exemplificativ de oferta individuală. Exemplele cu prețuri arată configurații pentru comparație.
